Pincez pour zoomer · touchez une pièce

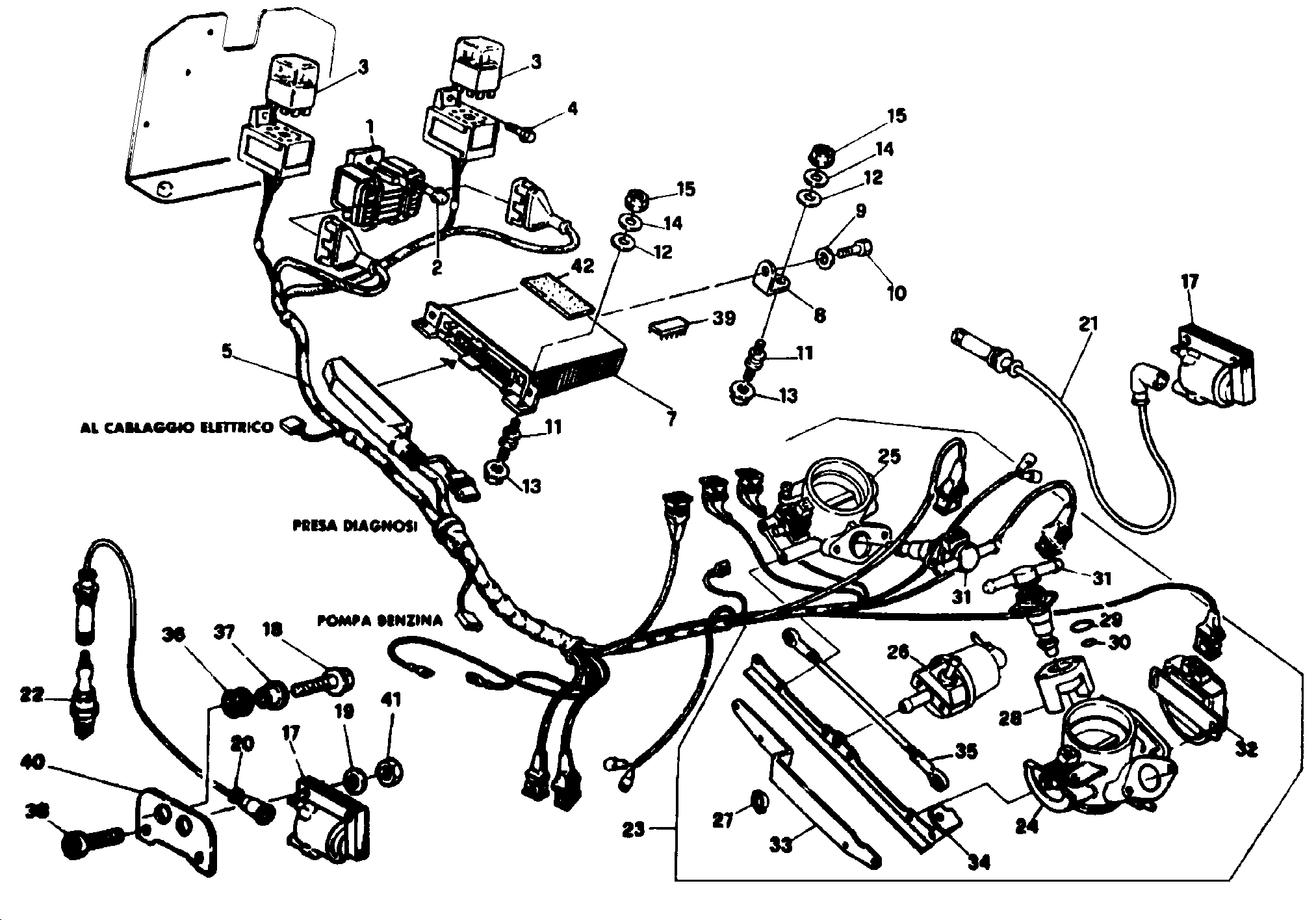

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28740011A | Groupe puissance | 1 |
| 2 | 77250091A | Vis M8X20 | 2 |
| 3 | 000067464 | Relais à fusibles | 2 |
| 4 | 77250041A | Vis | 2 |
| 5 | 51010361A | Câblage D'Injection | 1 |
| 7 | 28610071A | Centrale contrôle moteur | 1 |
| 8 | 82710081A | Plaquette | 1 |
| 9 | 734005N01 | Rondelle elastique | 1 |
| 10 | 706105210 | Vis M5X10 | 1 |
| 11 | 70040011A | Antivibration | 3 |
| 12 | 734306N01 | Rondelle | 3 |
| 13 | 75050011A | Écrou autobloquant M6 H5.5 | 3 |
| 14 | 734006N01 | Rondelle elastique | 3 |
| 15 | 724306001 | Ecrou | 3 |
| 17 | 28540031A | Bobine D'Allumage | 2 |
| 18 | 77250051A | Vis M5X16 | 4 |
| 19 | 85250011A | Rondelle | 4 |
| 20 | 67110011A | Câble bougie tête horizontal | 1 |
| 21 | 67110021A | Câble bougie tête vertical | 1 |
| 22 | 67090121A | Bougie | 2 |
| 23 | 28240011B | Corps papillon | 1 |
| 24 | 28740031A | Corps papillon | 1 |
| 25 | 28740041A | Corps papillon | 1 |
| 26 | 28340011A | Régulateur pression | 1 |
| 27 | 28740061A | Collier | 1 |
| 28 | 28740051A | Support injecteur | 2 |
| 29 | 28740071A | Bague centrage | 2 |
| 30 | 28740081A | Anneau arrêt | 2 |
| 31 | 28040021A | Injector | 2 |
| 32 | 28440011B | Potentiometre pf09/04 | 1 |
| 33 | 28740091A | Étrier arrière | 1 |
| 34 | 28740101A | Etrier | 1 |
| 35 | 28740111A | Tige | 1 |
| 36 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 37 | 000044099 | Entretoise 8X6.2X8.5 | 4 |
| 38 | 77150272B | Vis M4X30 | 4 |
| 39 | 54610091B | Eprom 009B | 1 |
| 39 | 54610151A | Eprom 014S | 1 |
| 40 | 83010401B | Support | 2 |
| 41 | 74950011A | Ecrou | 4 |
| 42 | 067091160 | Joint | 1 |
