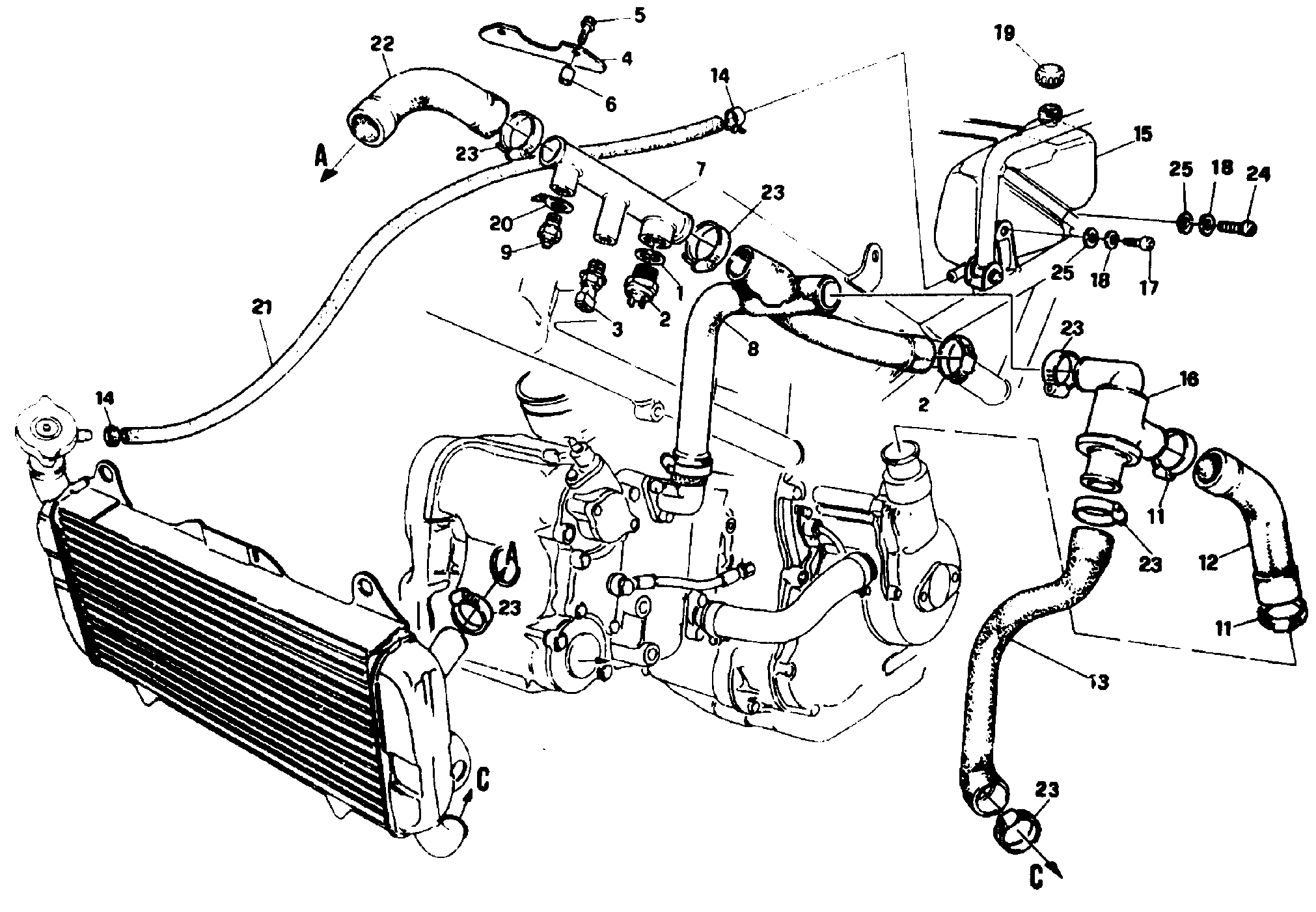

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22032083A | Joint aluminium | 1 |
| 2 | 55240013A | Thermocontact | 1 |
| 3 | 700010001 | Capteur température eau | 1 |
| 4 | 24710161A | Couvercle | 1 |
| 5 | 800024962 | Vis Tc M5X0,8X15 | 2 |
| 6 | 71610011A | Entretoise | 2 |
| 7 | 87710081A | Tuyau | 1 |
| 8 | 80010201A | Manchon | 1 |
| 9 | 037093180 | Thermistor | 1 |
| 11 | 74140271A | Collier | 2 |
| 12 | 80010011B | Manchon | 1 |
| 13 | 80010051C | Manchon | 1 |
| 14 | 74140011A | Collier 12Mm | 2 |
| 15 | 58510011A | Vase expansion | 1 |
| 16 | 55340021A | Thermostate | 1 |
| 17 | 60N102505 | Vis allen M6X12 | 1 |
| 18 | 734006N01 | Rondelle elastique | 2 |
| 19 | 000040427 | Bouchon vase D'Expansion | 1 |
| 20 | 51240011A | Prise pour faston du cablede masse | 1 |
| 21 | 80010161C | Manchon | 1 |
| 22 | 80010211A | Manchon | 1 |
| 23 | 74140271A | Collier | 8 |
| 24 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
| 25 | 60N115549 | Rondelle | 2 |
