Pincez pour zoomer · touchez une pièce

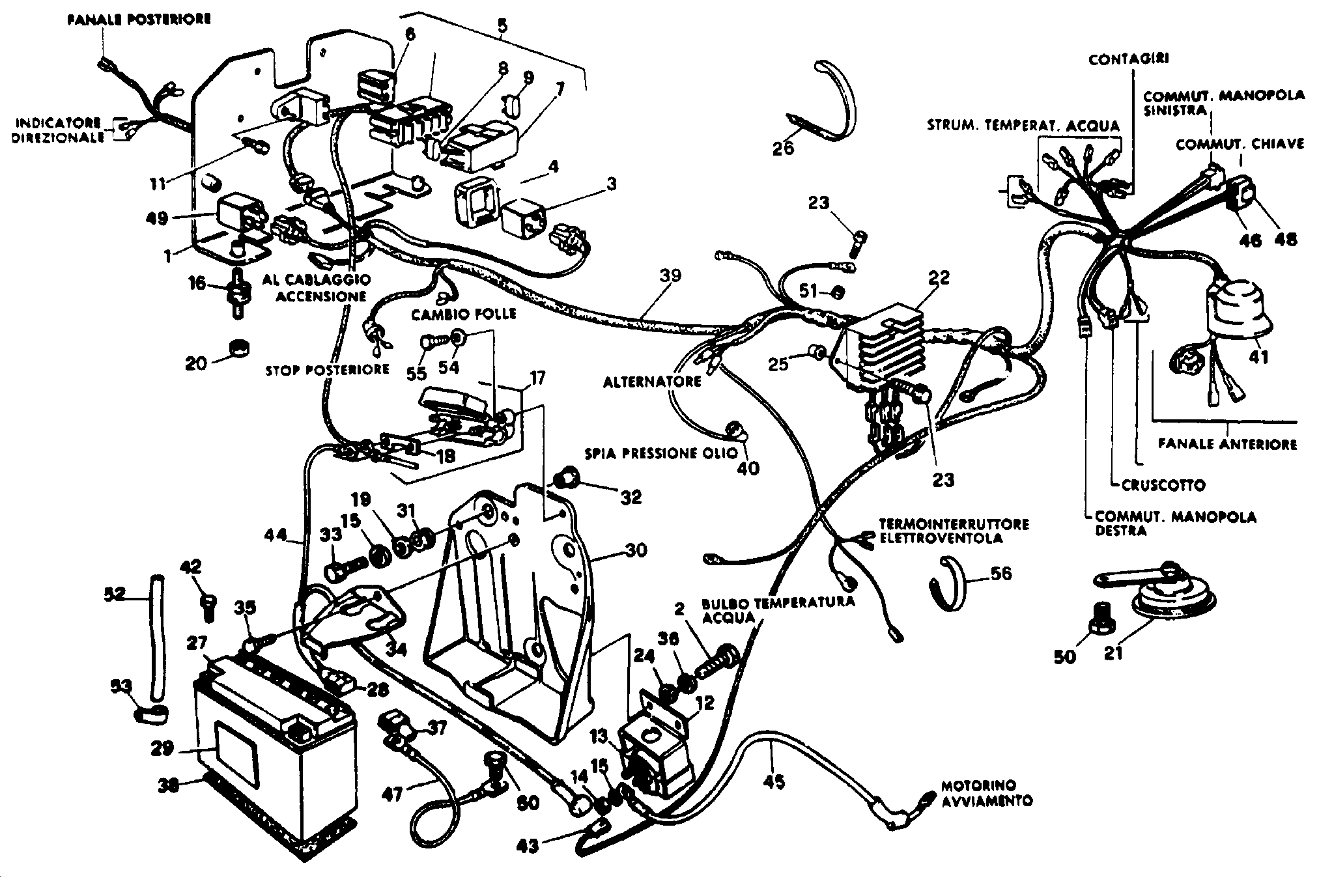

55 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54410031D | Plaquette | 1 |
| 2 | 706105210 | Vis M5X10 | 2 |
| 3 | 53840051A | Relais clignotants | 1 |
| 4 | 036138360 | Support | 2 |
| 5 | 39840021B | Boîte fusibiles | 1 |
| 6 | 067038481 | Support | 1 |
| 7 | 037038483 | Carter | 2 |
| 8 | 067038484 | Fusibile 25A | 2 |
| 9 | 037038484 | Fusible 15A | 4 |
| 11 | 77250051A | Vis M5X16 | 1 |
| 12 | 000056225 | Plaquette | 1 |
| 13 | 39740011A | Relais démarrage | 4 |
| 14 | 724506001 | Ecrou | 5 |
| 15 | 734006N01 | Rondelle elastique | 4 |
| 16 | 70010041A | Silentbloc | 1 |
| 17 | 39840011A | Boîte à fusible 30A | 1 |
| 18 | 38940011A | Fusible 30A | 3 |
| 19 | 60N115549 | Rondelle | 3 |
| 20 | 729906FN1 | Écrou M6 | 4 |
| 21 | 51640011AB | Avertisseur sonore | 1 |
| 22 | 69920841A | Régulateur de tension | 1 |
| 23 | 77250071A | Vis M6X20 | 3 |
| 24 | 60N115548 | Rondelle | 2 |
| 25 | 036499020 | Insertion filetée wellnut M6 | 2 |
| 26 | 069191030 | Collier | 25 |
| 27 | 39540011A | Batterie yb 16Al-A2 | 1 |
| 28 | 067038930 | Capuchon + | 1 |
| 29 | 037038850 | Plaque D'Inscription | 1 |
| 30 | 82910141A | Support batterie | 1 |
| 31 | 079772068 | Joint en caoutchouc Anti-Vibration | 3 |
| 32 | 000044099 | Entretoise 8X6.2X8.5 | 3 |
| 33 | 60N101081 | Vis te M6X1.00X20 | 3 |
| 34 | 83010281A | Equerre | 1 |
| 35 | 77250251A | Vis M6X10 | 1 |
| 36 | 734005N01 | Rondelle elastique | 2 |
| 37 | 67210041A | Capuchon | 1 |
| 38 | 79110021A | Joint | 1 |
| 39 | 51010261A | Câblage électrique | 1 |
| 40 | 037141445 | Capuchon en caoutchou | 1 |
| 41 | 000034656 | Coiffe pour phare | 1 |
| 42 | 77910311A | Vis M6X14 | 1 |
| 43 | 000056803 | Connecteur | 1 |
| 44 | 51410031B | Cable | 1 |
| 45 | 51410081B | Cable | 1 |
| 46 | 800066526 | Connecteur à 6 voies | 1 |
| 47 | 51310081B | Cable | 1 |
| 48 | 000066527 | Connecteur femelle | 6 |
| 49 | 28740141A | Relais démarrage 40A | 1 |
| 50 | 77250081A | Vis | 1 |
| 51 | 729906FN1 | Écrou M6 | 1 |
| 52 | 87610191A | Tube devent batterie | 1 |
| 53 | 068791040 | Collier | 1 |
| 54 | 85250011A | Rondelle | 2 |
| 55 | 77050212B | Vis | 2 |
| 56 | 74140281A | Collier | 30 |
