Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

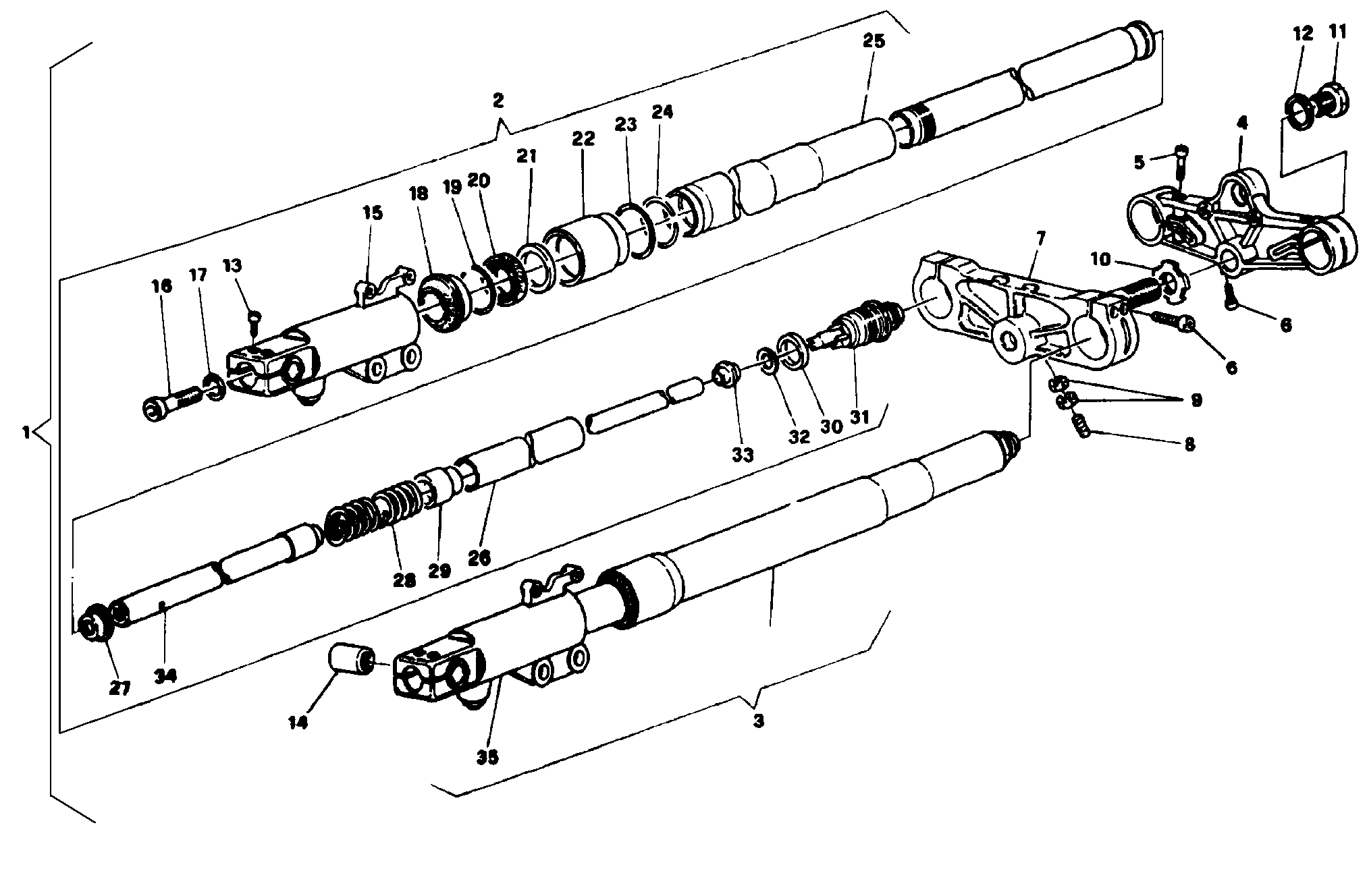

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34020121A | Fourche avant | 1 |
| 2 | 34020131A | Fourche complète droit | 1 |
| 3 | 34020141A | Fourche complète gauche | 1 |
| 4 | 34110061A | Tête de direction | 1 |
| 5 | 60N102590 | Vis M10X60 | 2 |
| 6 | 60N102557 | Vis tcei M8X1.25X30 | 5 |
| 7 | 34220071A | Socle de direction avec pivot | 1 |
| 8 | 77810021A | Vis M8X25 | 2 |
| 9 | 724508001 | Écrou M8 | 4 |
| 10 | 079537120 | Embout | 1 |
| 11 | 080137117 | Écrou special | 1 |
| 12 | 033537115 | Rondelle | 1 |
| 13 | 60N102558 | Vis tcei M8X1.25X35 | 4 |
| 14 | 71110281A | Douille pivot roue | 1 |
| 15 | 34910521A | Patte suspension droit | 1 |
| 16 | 34910611A | Vis | 2 |
| 17 | 34910601A | Rondelle | 2 |
| 18 | 34910581A | Pare-Poussiere | 2 |
| 19 | 88410051A | Bague D'Arret | 2 |
| 20 | 93010021A | Bague D'Etancheite, fourche | 2 |
| 21 | 34910571A | Bague | 2 |
| 22 | 34910561A | Douille | 2 |
| 23 | 88610101A | Joint torique | 2 |
| 24 | 88410041A | Bague elastique arrêt | 2 |
| 25 | 34910541A | Fourreau fourche | 2 |
| 26 | 34910631A | Collier elastique | 2 |
| 27 | 34910591A | Bague centrage | 2 |
| 28 | 34710101A | Ressort fourche | 2 |
| 29 | 34910621A | Joint ressort | 2 |
| 30 | 34910661A | Caoutchouch siège | 2 |
| 31 | 34920031A | Bouchon tige fourche | 2 |
| 32 | 34910651A | Guide ressort | 2 |
| 33 | 34910641A | Douille coulissement | 2 |
| 34 | 34910551A | Composant D'Amortissement | 2 |
| 35 | 34910531A | Patte suspension gauche | 1 |
