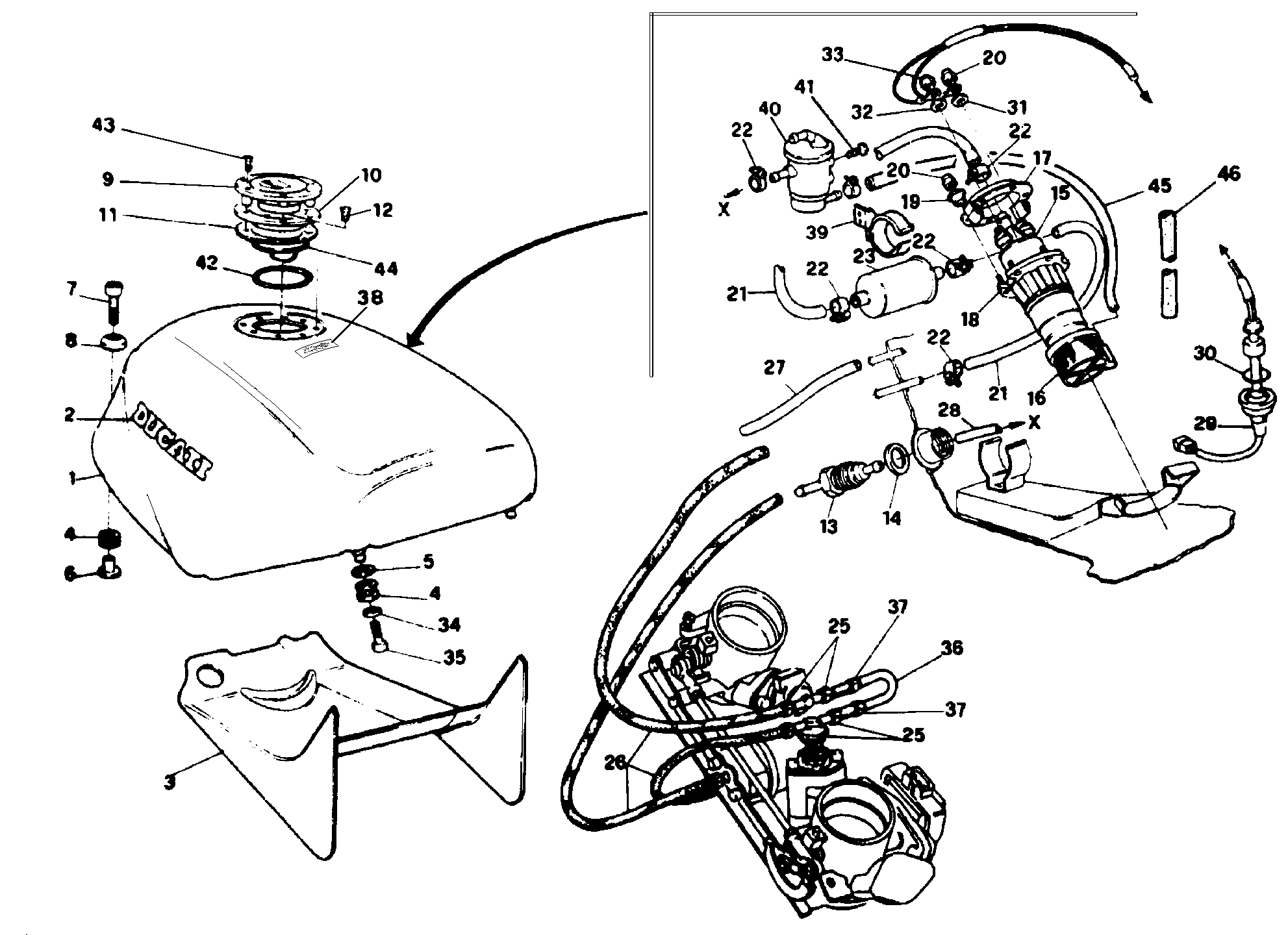

45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610131AA | Réservoir carburant | 1 |
| 2 | 43510011A | Decalcomanie Ducati | 2 |
| 3 | 46010031A | Protection.à reflexion thermique | 1 |
| 4 | 000041582 | Caoutchouc | 3 |
| 5 | 080137075 | Antivibration | 2 |
| 6 | 71610021A | Entretoise | 1 |
| 7 | 77950031A | Vis M6X35 | 1 |
| 8 | 84110011B | Cuvette | 1 |
| 9 | 89540011A | Bouchon réservoir carburant | 1 |
| 10 | 16010131A | Embout pour bouchon | 1 |
| 11 | 79110121A | Joint | 1 |
| 12 | 77950071A | Vis M4X8 | 8 |
| 13 | 59320011B | Soupape de retour carburant | 1 |
| 14 | 78710041A | Joint | 1 |
| 15 | 43040012A | Pompe carburant | 1 |
| 16 | 42710011A | Filtre | 1 |
| 17 | 82910101A | Support supérieur pompe | 1 |
| 18 | 82910112A | Support inférieur pompe | 1 |
| 19 | 71610011A | Entretoise | 6 |
| 20 | 800056443 | Écrou autobloquant M5X0,80 ch8 | 7 |
| 21 | 59010011A | Tuyau | 2 |
| 22 | 74140361A | Collier | 4 |
| 23 | 42540011A | Filtre essence | 1 |
| 25 | 74140011A | Collier 12Mm | 4 |
| 26 | 59010041A | Tuyau | 1 |
| 27 | 59010221A | Tube D'Event | 1 |
| 28 | 59010281A | Tuyau | 1 |
| 29 | 59210013B | Jauge niveau essence | 1 |
| 30 | 78910011A | Joint | 1 |
| 31 | 734305N01 | Rondelle | 1 |
| 32 | 85250011A | Rondelle | 1 |
| 33 | 74950011A | Ecrou | 1 |
| 34 | 71610071A | Entretoise | 2 |
| 35 | 60N101081 | Vis te M6X1.00X20 | 2 |
| 36 | 81410121A | Raccord | 1 |
| 37 | 036183075 | Collier | 2 |
| 38 | 43510091AB | Decalcomanie made in italy | 2 |
| 39 | 79920051A | Support | 1 |
| 40 | 42740021A | Degazeur | 1 |
| 41 | 722370974 | Vis taraud 3.9X9.5 | 2 |
| 42 | 88640111A | Joint torique | 1 |
| 43 | 77150457E | Vis M5X25 | 3 |
| 44 | 80210051A | Manchon | 1 |
| 45 | 59010301A | Tuyau Degazeur/Pompe | 1 |
| 46 | 59010291A | Tuyau | 2 |
