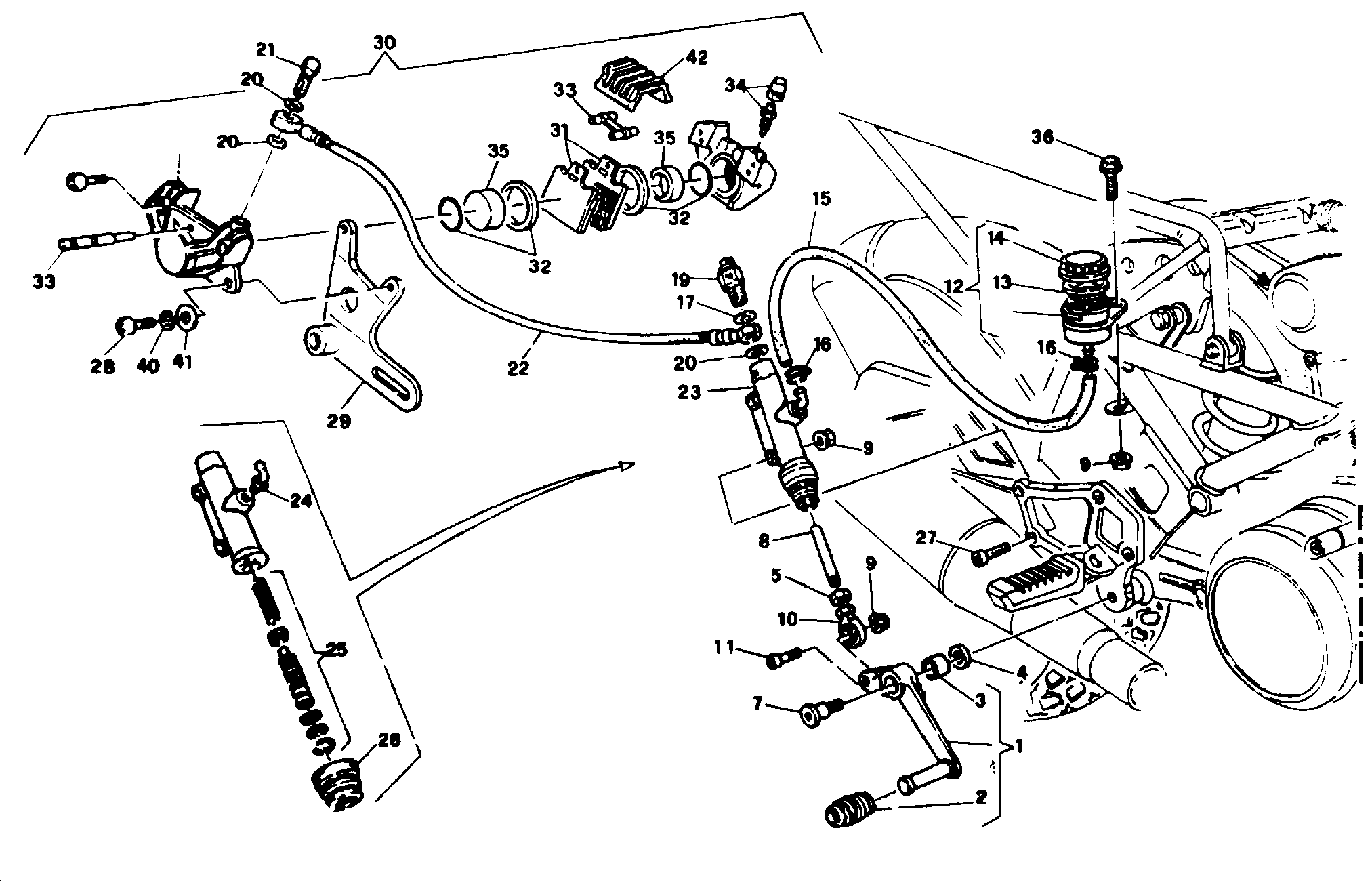

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 037069555 | Pédale frein | 1 |
| 2 | 76510011A | Caoutchouc | 1 |
| 3 | 037069525 | Douille | 1 |
| 4 | 096059040 | Rondelle butée | 1 |
| 5 | 724506001 | Ecrou | 1 |
| 7 | 037069530 | Pivot | 1 |
| 8 | 037069560 | Stange | 1 |
| 9 | 729906FN1 | Écrou M6 | 3 |
| 10 | 764010001 | Joint à rotule | 1 |
| 11 | 77950011A | Vis | 1 |
| 12 | 000042346 | Réservoir huile complète | 1 |
| 13 | 800027065 | Membrane à soufflet | 1 |
| 14 | 082039676 | Bouchon complète | 1 |
| 15 | 87610141A | Tuyau flexibile | 1 |
| 16 | 000040433 | Collier | 2 |
| 17 | 78740011A | Joint en cuivre | 1 |
| 19 | 079654114 | Interrupteur | 1 |
| 20 | 42020010A | Joint en cuivre 11.9X8.2X2 | 3 |
| 21 | 78140011A | Vis fixation tuyau huile | 1 |
| 22 | 61940021A | Tuyau frein arrière | 1 |
| 23 | 000042341 | Pompe frein arrière | 1 |
| 24 | 800042345 | Raccord de rechange | 1 |
| 25 | 800042343 | Jeu de joints pompe frein | 1 |
| 26 | 066439741 | Pare poussiere | 1 |
| 27 | 77950031A | Vis M6X35 | 2 |
| 28 | 77151242B | Vis | 2 |
| 29 | 82510051A | Support étrier frein arrière | 1 |
| 30 | 61140023A | Étrier frein arrière | 1 |
| 31 | 036139666 | Jeu plaquettes frein arrière | 1 |
| 32 | 800029627 | Jeu de joints étrier frein | 1 |
| 33 | 000048744 | Kit de révision de pivots | 1 |
| 34 | 000039727 | Soupape R niflard | 1 |
| 35 | 800029058 | Piston | 1 |
| 36 | 77250021A | Vis | 1 |
| 40 | 734008N01 | Rondelle elastique | 2 |
| 41 | 067080010 | Rondelle | 2 |
| 42 | 082039688 | Pare-Poussiere | 1 |
