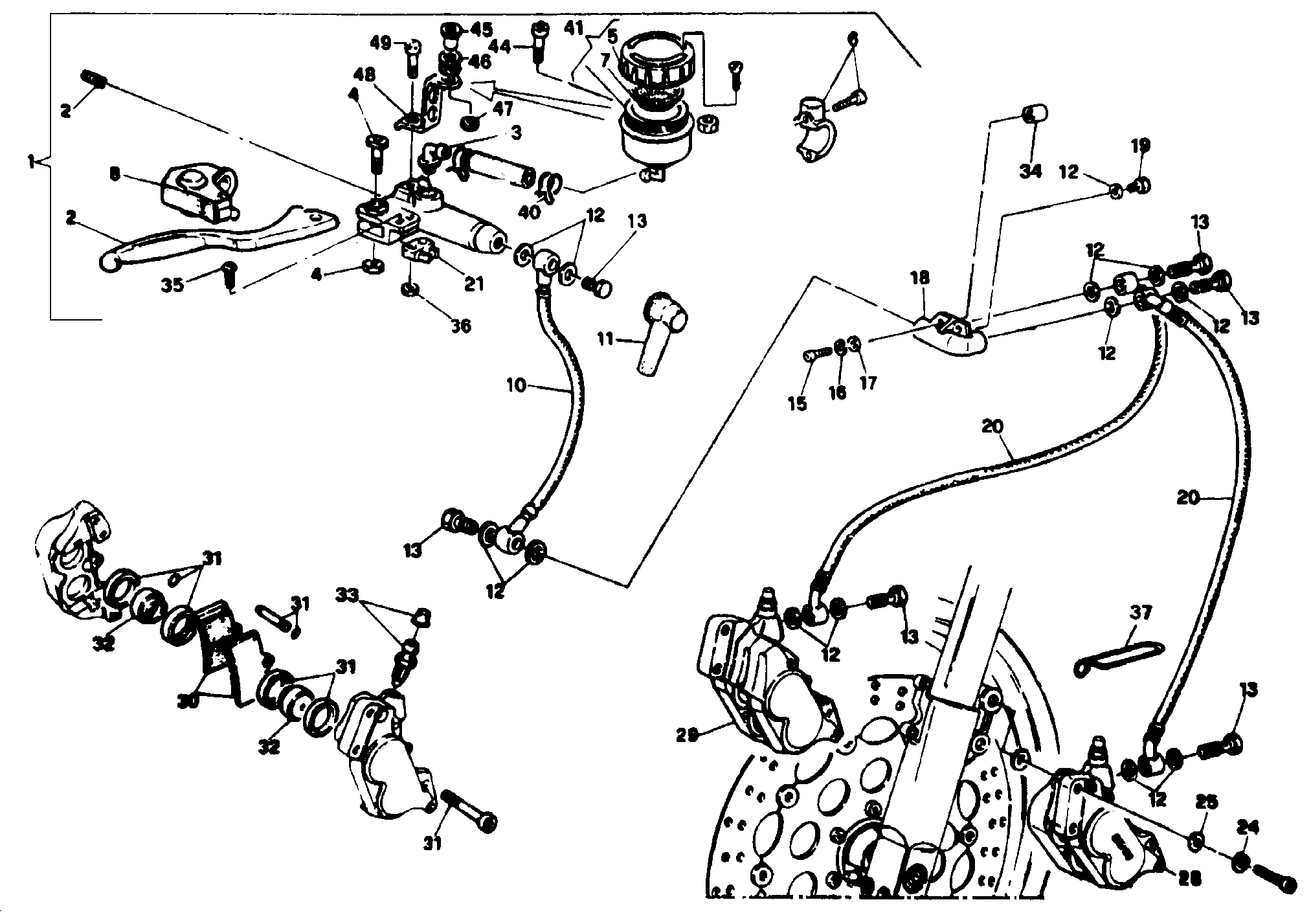

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 62440021A | Pompe frein avant | 1 |
| 2 | 62610021A | Levier | 1 |
| 3 | 037054340 | Jeu de joints | 1 |
| 4 | 000046664 | Pivot levier frein | 1 |
| 5 | 000046665 | Couvercle pompe huile | 1 |
| 6 | 62640011A | Cavalier | 1 |
| 8 | 000046667 | Capuchon | 1 |
| 10 | 61840041A | Tuyau superior huile | 1 |
| 11 | 067054190 | Capuchon | 1 |
| 12 | 42020010A | Joint en cuivre 11.9X8.2X2 | 13 |
| 13 | 78140011A | Vis fixation tuyau huile | 6 |
| 15 | 77150732B | Vis M6X40 | 2 |
| 16 | 734006N01 | Rondelle elastique | 2 |
| 17 | 734306N01 | Rondelle | 2 |
| 18 | 079654174 | Raccord | 1 |
| 19 | 78050011A | Bouchon | 1 |
| 20 | 61840051A | Tuyau inférieur huile | 1 |
| 21 | 53940041A | Micro interrupteur stop | 1 |
| 24 | 734010N01 | Rondelle elastique | 4 |
| 25 | 734310N01 | Rondelle | 4 |
| 28 | 61040031A | Étrier frein avant gauche | 1 |
| 29 | 61040041A | Étrier frein avant droite | 1 |
| 30 | 61340041A | Jeu plaquettes frein avant | 1 |
| 31 | 61240031A | Jeu de joints étrier frein | 1 |
| 32 | 61240041A | Pivot | 1 |
| 33 | 61240071A | Soupape R niflard | 1 |
| 34 | 037083030 | Entretoise | 2 |
| 35 | 77653072A | Vis | 2 |
| 36 | 724650214 | Ecrou | 2 |
| 37 | 082341065 | Bague | 1 |
| 40 | 800018922 | Anneau arrêt | 2 |
| 41 | 000066181 | Réservoir liquide freins | 1 |
| 44 | 800062729 | Vis te M6X1.00X25 ch8 | 1 |
| 45 | 000055675 | Entretoise | 1 |
| 46 | 037072020 | Silentbloc | 1 |
| 47 | 763106N01 | Ecrou | 1 |
| 48 | 82910601B | Plaquette | 1 |
| 49 | 77250251A | Vis M6X10 | 1 |
