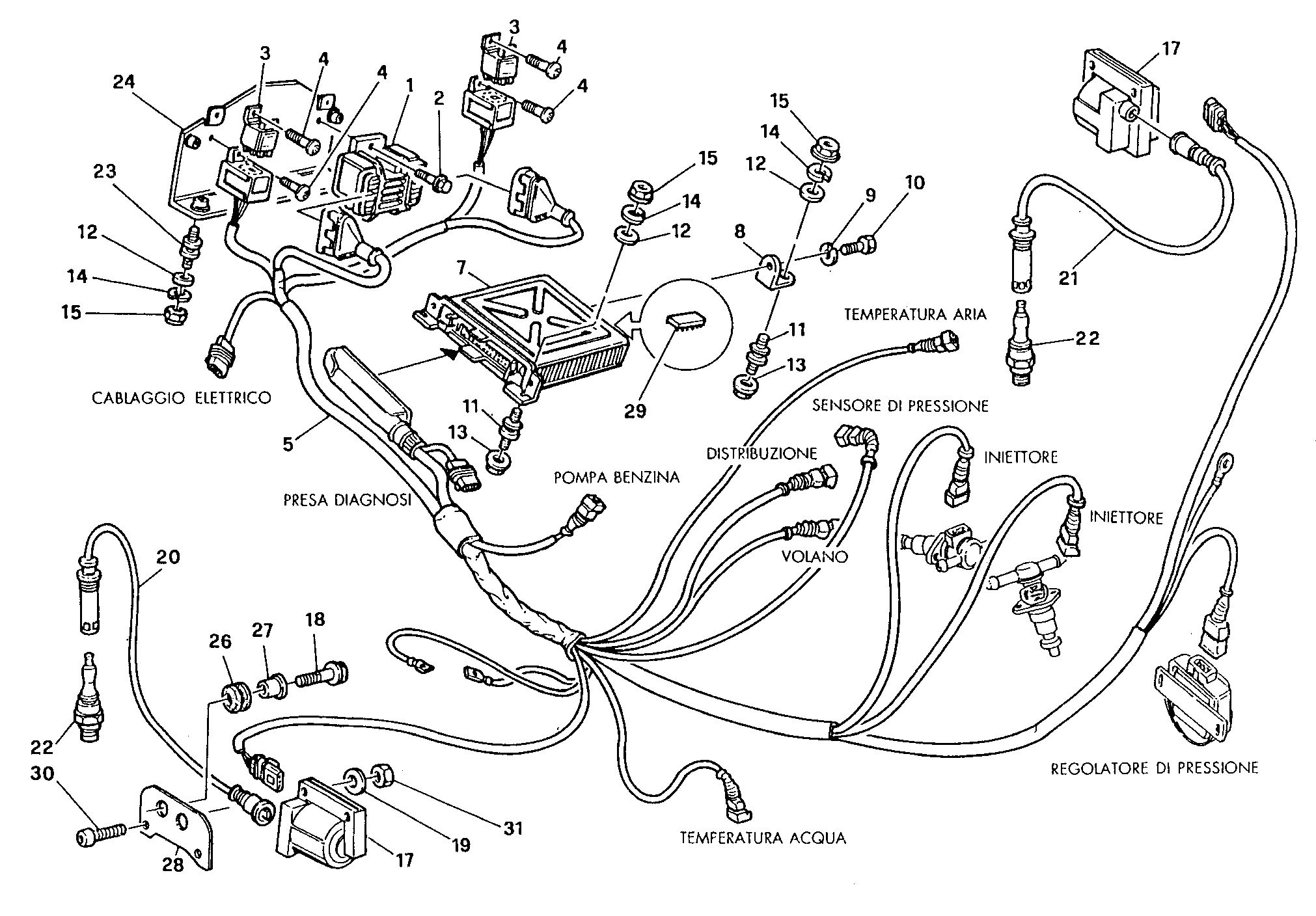

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28740011A | Groupe puissance | 1 |
| 2 | 77250091A | Vis M8X20 | 2 |
| 3 | 28740231A | Relais à fusibles | 2 |
| 4 | 77910091A | Vis M5X12 | 4 |
| 5 | 51010441A | Câblage D'Injection | 1 |
| 7 | 28610071A | Centrale contrôle moteur | 1 |
| 7 | 28610151A | Centrale contrôle moteur | 1 |
| 8 | 82710081A | Plaquette | 1 |
| 9 | 734005N01 | Rondelle elastique | 1 |
| 10 | 706105210 | Vis M5X10 | 1 |
| 11 | 70040011A | Antivibration | 3 |
| 12 | 60N115549 | Rondelle | 7 |
| 13 | 75050011A | Écrou autobloquant M6 H5.5 | 3 |
| 14 | 734006N01 | Rondelle elastique | 7 |
| 15 | 41790506A | Ecrou | 7 |
| 17 | 28540031A | Bobine D'Allumage | 2 |
| 18 | 77250051A | Vis M5X16 | 4 |
| 19 | 85250011A | Rondelle | 4 |
| 20 | 67110011A | Câble bougie tête horizontal | 1 |
| 21 | 67110021A | Câble bougie tête vertical | 1 |
| 22 | 67090121A | Bougie | 2 |
| 23 | 70010041A | Silentbloc | 4 |
| 24 | 54410101A | Plaque | 1 |
| 26 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 27 | 000044099 | Entretoise 8X6.2X8.5 | 4 |
| 28 | 83010401B | Support | 2 |
| 29 | 54610341A | Eprom | 1 |
| 29 | 54610391A | Eprom | 1 |
| 30 | 77150272B | Vis M4X30 | 4 |
| 31 | 74950011A | Ecrou | 4 |
