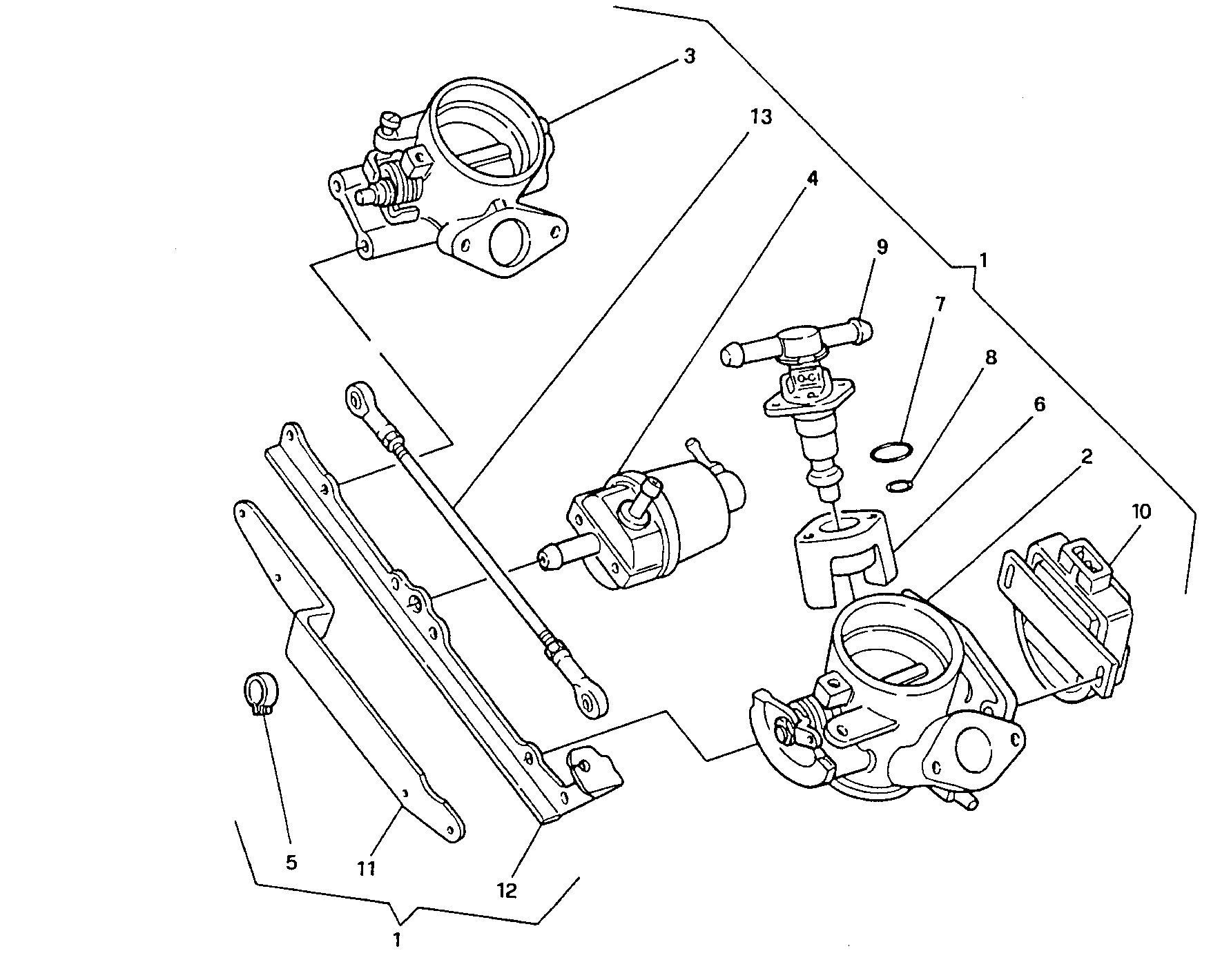

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240011B | Corps papillon | 1 |
| 2 | 28740031B | Corps papillon | 1 |
| 3 | 28740041B | Corps papillon | 1 |
| 4 | 28340011A | Régulateur pression | 1 |
| 5 | 28740061A | Collier | 1 |
| 6 | 28740051A | Support injecteur | 2 |
| 7 | 28740071A | Bague centrage | 2 |
| 8 | 28740081A | Anneau arrêt | 2 |
| 9 | 28040021A | Injector | 2 |
| 10 | 28440011B | Potentiometre pf09/04 | 1 |
| 11 | 28740091A | Étrier arrière | 1 |
| 12 | 28740101A | Etrier | 1 |
| 13 | 28740111A | Tige | 1 |
