Pincez pour zoomer · touchez une pièce

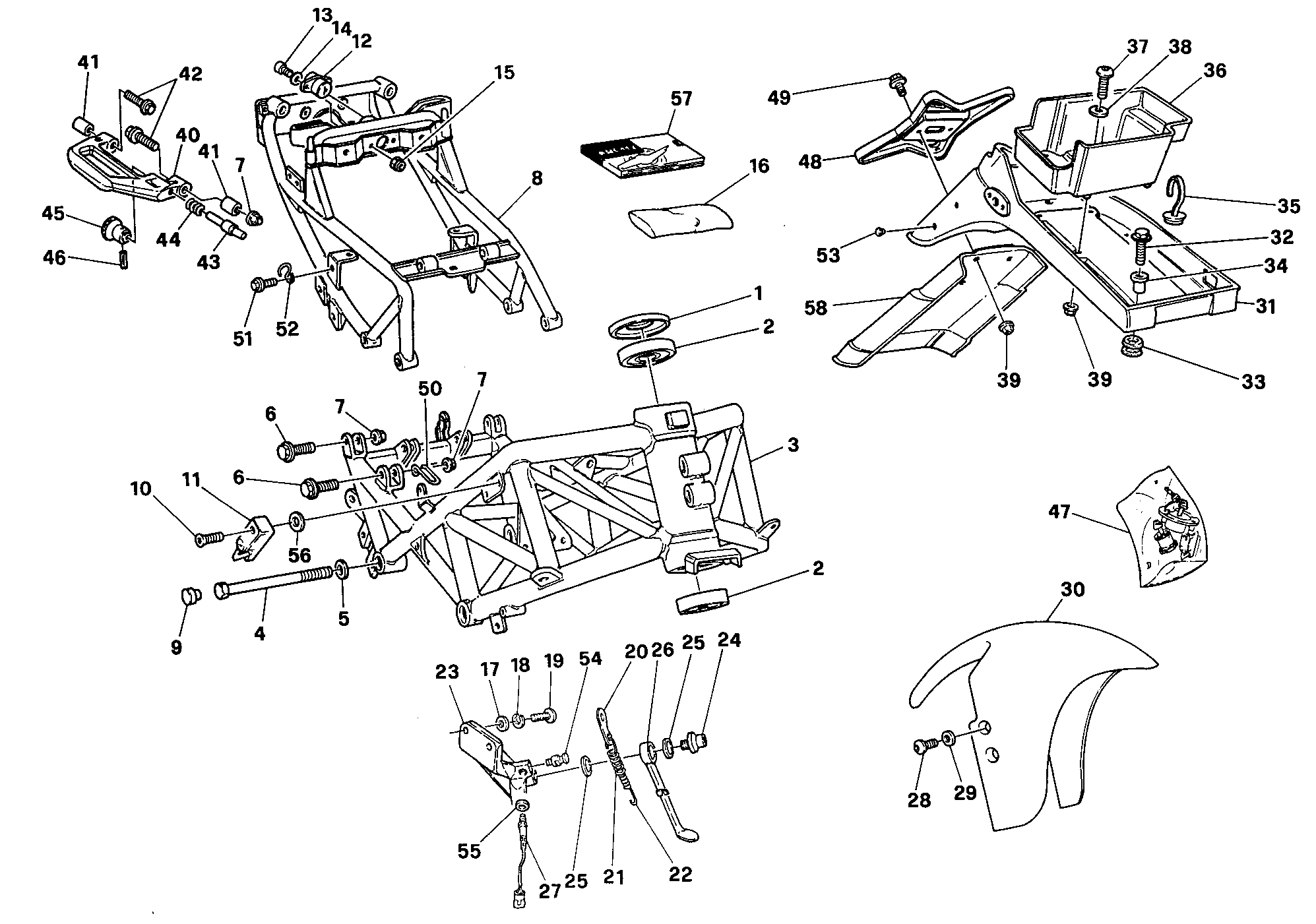

58 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 069137020 | Rondelle, speciale | 2 |
| 2 | 069191010 | Roulement à rouleaux coniques 639174 | 2 |
| 3 | 47010252A | Cadre | 1 |
| 4 | 77910011A | Vis | 2 |
| 5 | 734010N01 | Rondelle elastique | 2 |
| 6 | 800062796 | Vis te M8X1.25X40 ch12 | 4 |
| 7 | 729908FN1 | Ecrou | 6 |
| 8 | 47010241A | Cadre arrière | 1 |
| 9 | 87210021A | Bouchon | 4 |
| 10 | 77750562B | Vis M6X30 | 1 |
| 11 | 59840051A | Serrure casque | 1 |
| 12 | 59840043A | Serrure selle | 1 |
| 13 | 60N102462 | Vis M4X12 | 2 |
| 14 | 85250011A | Rondelle | 2 |
| 15 | 74950011A | Ecrou | 2 |
| 16 | 69720011C | Trousse à outils | 1 |
| 17 | 734310N01 | Rondelle | 2 |
| 18 | 734010N01 | Rondelle elastique | 2 |
| 19 | 77910441A | Vis M10X28 | 2 |
| 20 | 037012510 | Plaquette | 1 |
| 21 | 79910461A | Ressort extérieur béquille | 1 |
| 22 | 79910071A | Ressort interne béquille | 1 |
| 23 | 55610081A | Support béquille latéral | 1 |
| 24 | 77910552A | Vis special | 1 |
| 25 | 85610291A | Rondelle de butée 1 mm | 2 |
| 26 | 55620101A | Béquille latérale | 1 |
| 27 | 53940031B | Interrupteur stop arrière | 1 |
| 28 | 80B055703 | Vis tcei M6X1.00X14 | 4 |
| 29 | 800056391 | Rondelle en nylon 15X6.2X0,5 | 4 |
| 30 | 56410151AA | Garde-Boue avant | 1 |
| 31 | 56110081A | Porte-Plaque | 1 |
| 32 | 000062729 | Vis te M6X1.00X25 ch8 | 4 |
| 33 | 037072020 | Silentbloc | 4 |
| 34 | 037072030 | Douille | 4 |
| 35 | 74140201A | Collier | 3 |
| 36 | 55920021A | Boîte à outils | 1 |
| 37 | 722766420 | Vis | 4 |
| 38 | 734306N01 | Rondelle | 4 |
| 39 | 729906FN1 | Écrou M6 | 6 |
| 40 | 80610091A | Poignee | 2 |
| 41 | 71310721A | Entretoise | 4 |
| 42 | 800062796 | Vis te M8X1.25X40 ch12 | 4 |
| 43 | 82110471A | Pivot | 2 |
| 44 | 79910501A | Ressort | 2 |
| 45 | 83510011A | Poignee | 2 |
| 46 | 86150011A | Goupille | 2 |
| 47 | 59820101A | Jeu serrure | 1 |
| 48 | 800062700 | Porte-Plaque police | 1 |
| 49 | 000062726 | Vis tef M6X1.00X14 ch8 | 2 |
| 50 | 88110171A | Bague | 1 |
| 51 | 77250041A | Vis | 1 |
| 52 | 88110181A | Bague | 1 |
| 53 | 067591085 | Bouchon | 4 |
| 54 | 83210011A | Pivot | 1 |
| 55 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 56 | 734006N01 | Rondelle elastique | 2 |
| 57 | 91370211B | Manuel D'Utilisation et entretien | 1 |
| 58 | 46010291A | Bavette Garde-Boue | 1 |
