Pincez pour zoomer · touchez une pièce

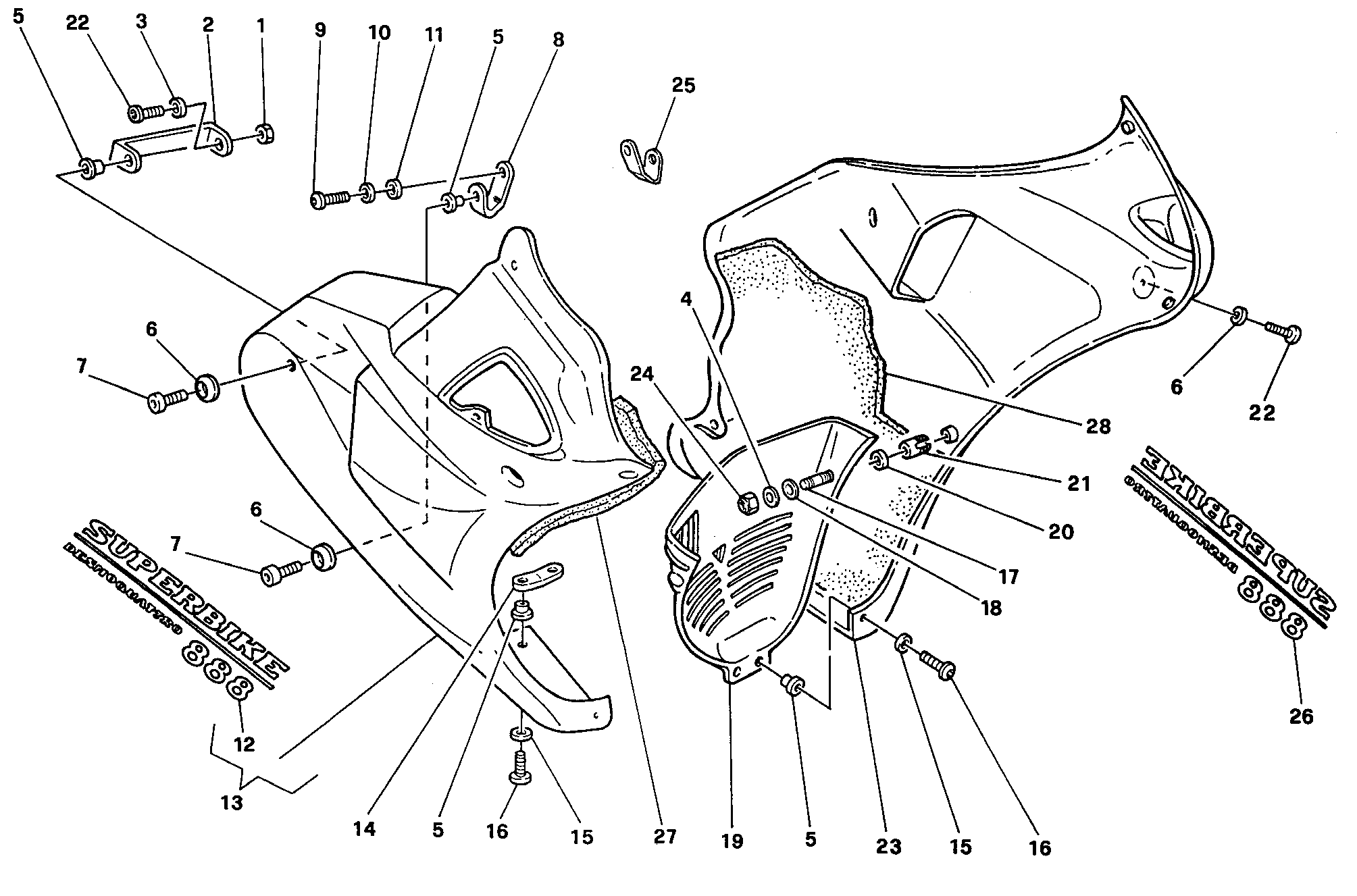

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 763106N01 | Ecrou | 2 |
| 2 | 83010061D | Support carene | 2 |
| 3 | 734306N01 | Rondelle | 2 |
| 4 | 60N115503 | Rondelle | 2 |
| 5 | 036499020 | Insertion filetée wellnut M6 | 8 |
| 6 | 84110011C | Cuvette | 4 |
| 7 | 77950011A | Vis | 6 |
| 8 | 83010051C | Bride droite | 1 |
| 9 | 77910431A | Vis M10X20 | 2 |
| 10 | 734010N01 | Rondelle elastique | 2 |
| 11 | 85240041A | Rondelle | 2 |
| 12 | 43710611A | Decalcomanie droite | 1 |
| 13 | 48010301BA | Carene droite | 1 |
| 14 | 82710681A | Equerre | 1 |
| 15 | 85610401A | Joint | 4 |
| 16 | 77910891A | Vis M6X20 | 4 |
| 17 | 76610101A | Goujon | 2 |
| 18 | 000063161 | Rondelle en nylon 11X5.2X0,5 | 2 |
| 19 | 48410151A | Convoyeur D'Air | 1 |
| 20 | 096085065 | Caoutchouc | 2 |
| 21 | 85040201A | Insertion fileté | 2 |
| 22 | 77950021A | Vis M6X18 | 4 |
| 23 | 48010291BA | Carene gauche | 1 |
| 24 | 74950021A | Ecrou | 2 |
| 25 | 83010081D | Bride gauche | 1 |
| 26 | 43710601A | Decalcomanie gauche | 1 |
| 27 | 48610251A | Panneau latéral droit | 1 |
| 28 | 48610261A | Panneau latéral gauche | 1 |
