Pincez pour zoomer · touchez une pièce

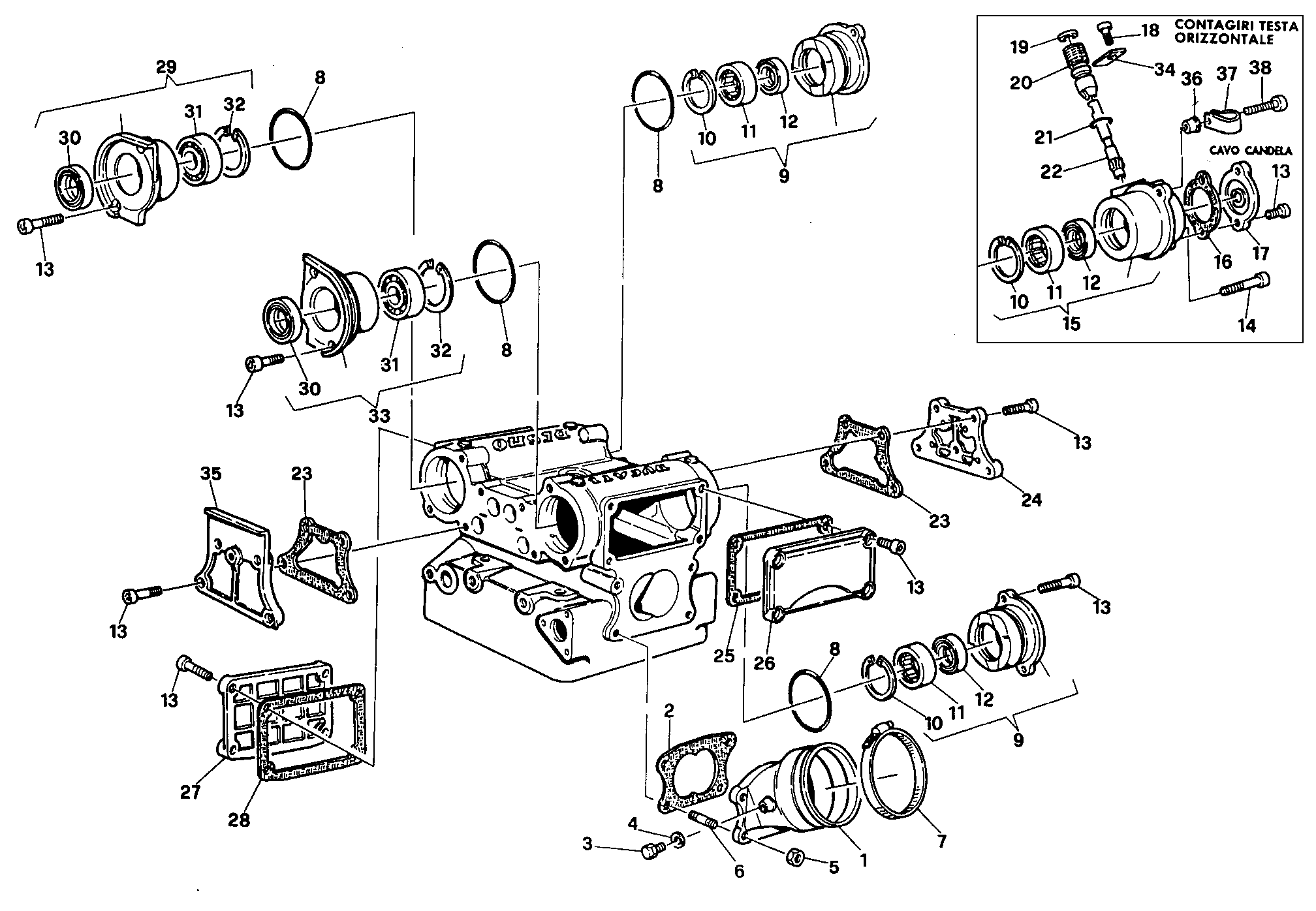

38 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010012A | Raccord D'Admission | 2 |
| 2 | 78810022A | Garniture conduit D'Aspiration | 2 |
| 3 | 77650322A | Vis Tc M5X8 | 4 |
| 4 | 025070223 | Joint aluminium | 4 |
| 5 | 729906FN1 | Écrou M6 | 8 |
| 6 | 76640121A | Goujon | 8 |
| 7 | 74140221A | Collier | 2 |
| 8 | 88640011A | Joint torique | 8 |
| 9 | 23520021AA | Capuchon | 3 |
| 10 | 735033380 | Circlip | 4 |
| 11 | 757941542 | Roulement | 4 |
| 12 | 937831730 | Bague D'Etancheite 17-30-7 | 4 |
| 13 | 60N107335 | Vis tcei M6X1.00X16 | 48 |
| 14 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 15 | 23520011AA | Capuchon Compte-Tours | 1 |
| 16 | 78810091A | Joint | 1 |
| 17 | 24710041AA | Couvercle Compte-Tours | 1 |
| 18 | 60N102505 | Vis allen M6X12 | 1 |
| 19 | 93040021A | Bague D'Etancheite | 1 |
| 20 | 71110201A | Douille | 1 |
| 21 | 88640431A | Joint torique | 1 |
| 22 | 30620011A | Engranages Compte-Tours | 1 |
| 23 | 78810104A | Joint couvercle | 4 |
| 24 | 24710053AA | Couvercle central | 2 |
| 25 | 78810073A | Garniture couvercle soupapes D'Aspiratio | 2 |
| 26 | 24010011AA | Couvercle soupapes aspiration | 2 |
| 27 | 24010021AA | Couvercle soupapesechappement | 2 |
| 28 | 78810083A | Garniture couvercle soupapes de decharge | 2 |
| 29 | 23520041AA | Capuchon | 2 |
| 30 | 937832235 | Bague D'Etancheite 22-35-7 | 4 |
| 31 | 751201747 | Roulement à billes 6203 | 4 |
| 32 | 735033683 | Circlip | 4 |
| 33 | 23520031AA | Capuchon | 2 |
| 34 | 82710103A | Plaquette | 1 |
| 35 | 24710062AB | Couvercle central, cote distribution | 2 |
| 36 | 067549540 | Entretoise | 1 |
| 37 | 067549530 | Collier | 1 |
| 38 | 77150722B | Vis | 1 |
