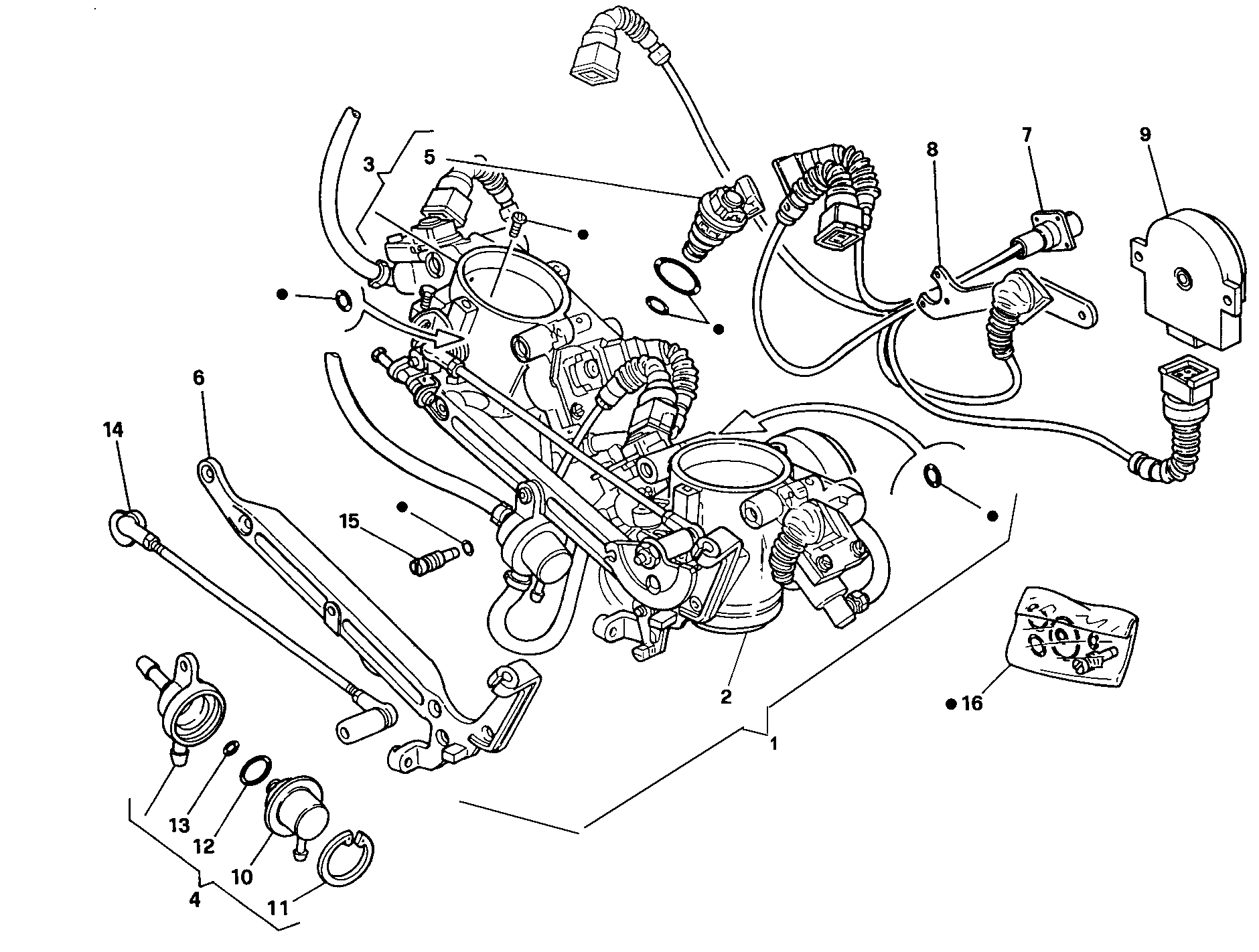

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240081A | Ensemble groupe alimentation | 1 |
| 2 | 28740311A | Corps à papillon 50 cfd | 1 |
| 3 | 28740321A | Corps à papillon 50 cfd | 1 |
| 4 | 83020911A | Régulateur avec étrier | 1 |
| 5 | 28040051A | Injector | 4 |
| 6 | 83010861A | Equerre | 1 |
| 7 | 51010651A | Câblage corps à papillon | 1 |
| 8 | 83010891A | Support connecteur | 1 |
| 9 | 28440011B | Potentiometre pf09/04 | 1 |
| 10 | 28340031A | Régulateur pression | 1 |
| 11 | 735033449 | Circlip | 1 |
| 12 | 88640221A | Joint torique | 1 |
| 13 | 88640211A | Joint torique | 1 |
| 14 | 28740271A | Tirant | 1 |
| 15 | 28740281A | Vis réglage By-Pass | 1 |
| 16 | 28740291A | Kit de réparation | 1 |
