Pincez pour zoomer · touchez une pièce

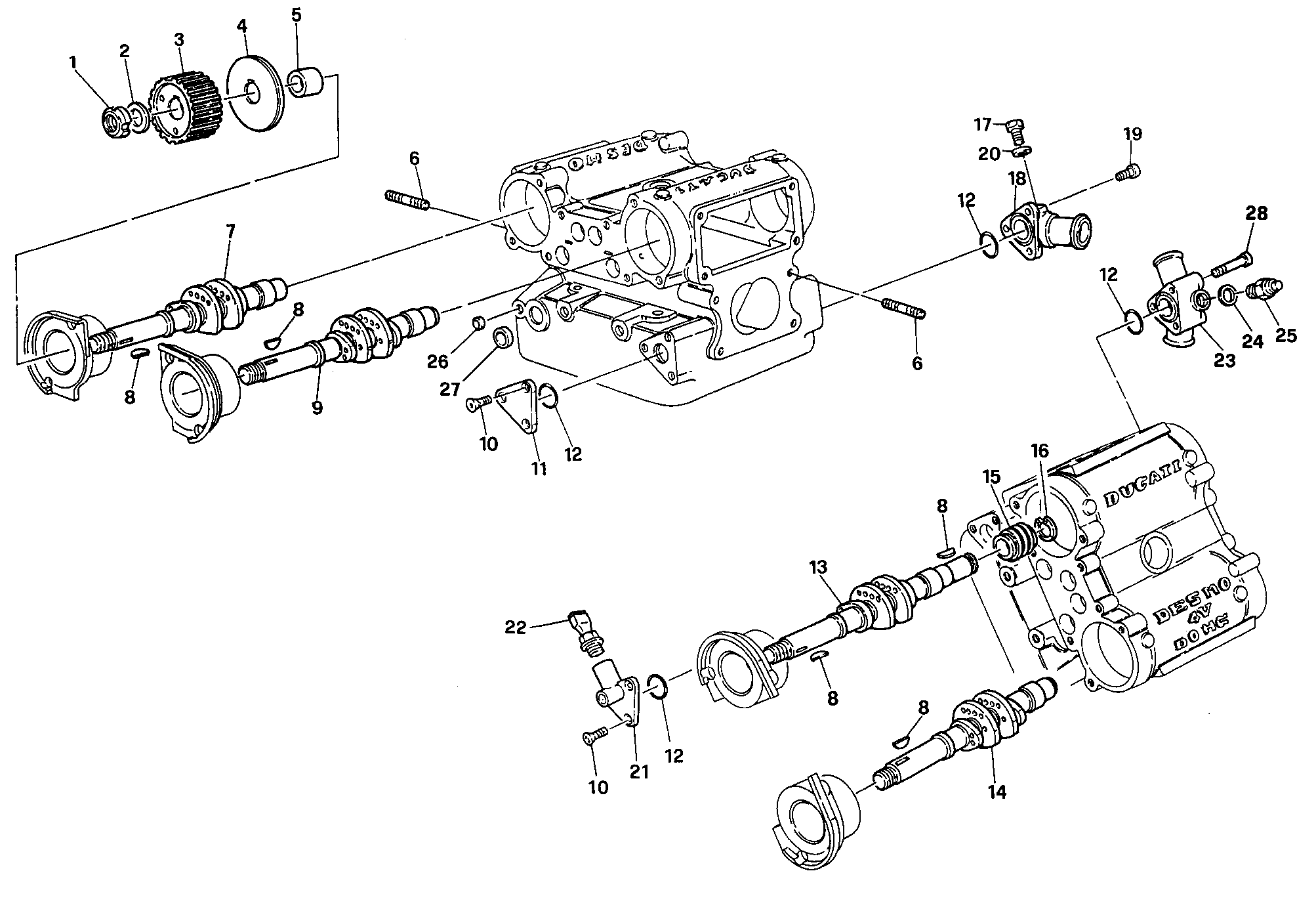

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 4 |
| 2 | 079769040 | Rondelle 15.2X24X1 | 4 |
| 3 | 25510051A | Poulie distribution | 2 |
| 4 | 85610021A | Rondelle de butée 2 mm | 4 |
| 5 | 71310071A | Entretoise poulie | 4 |
| 6 | 705506218 | Goujon M6X18 | 14 |
| 7 | 14810081A | Arbre à cames échappement vertical | 1 |
| 8 | 741721008 | Clé woodruff 4X5 | 5 |
| 9 | 14810211A | Arbre à cames aspiration vertical | 1 |
| 10 | 707806516 | Vis allen M6X16 | 6 |
| 11 | 24710201AA | Couvercle | 1 |
| 12 | 938232087 | Joint torique | 4 |
| 13 | 14810201A | Arbre à cames aspiration horizontal | 1 |
| 14 | 14810101A | Arbre à cames échappement horizontal | 1 |
| 15 | 30620011A | Engranages Compte-Tours | 1 |
| 16 | 735001440 | Circlip 14 din 471 | 1 |
| 17 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 18 | 81410032BA | Raccord sortie eau | 1 |
| 19 | 60N107335 | Vis tcei M6X1.00X16 | 3 |
| 20 | 42020007A | Joint en cuivre | 2 |
| 21 | 24710641AA | Couvercle | 1 |
| 22 | 700010001 | Capteur température eau | 1 |
| 23 | 81410351AA | Raccord sortie eau | 1 |
| 24 | 42020010A | Joint en cuivre 11.9X8.2X2 | 1 |
| 25 | 037093180 | Thermistor | 1 |
| 26 | 87310041A | Bouchon | 4 |
| 27 | 87310011A | Bouchon 16 mm | 4 |
| 28 | 77150722B | Vis | 3 |
