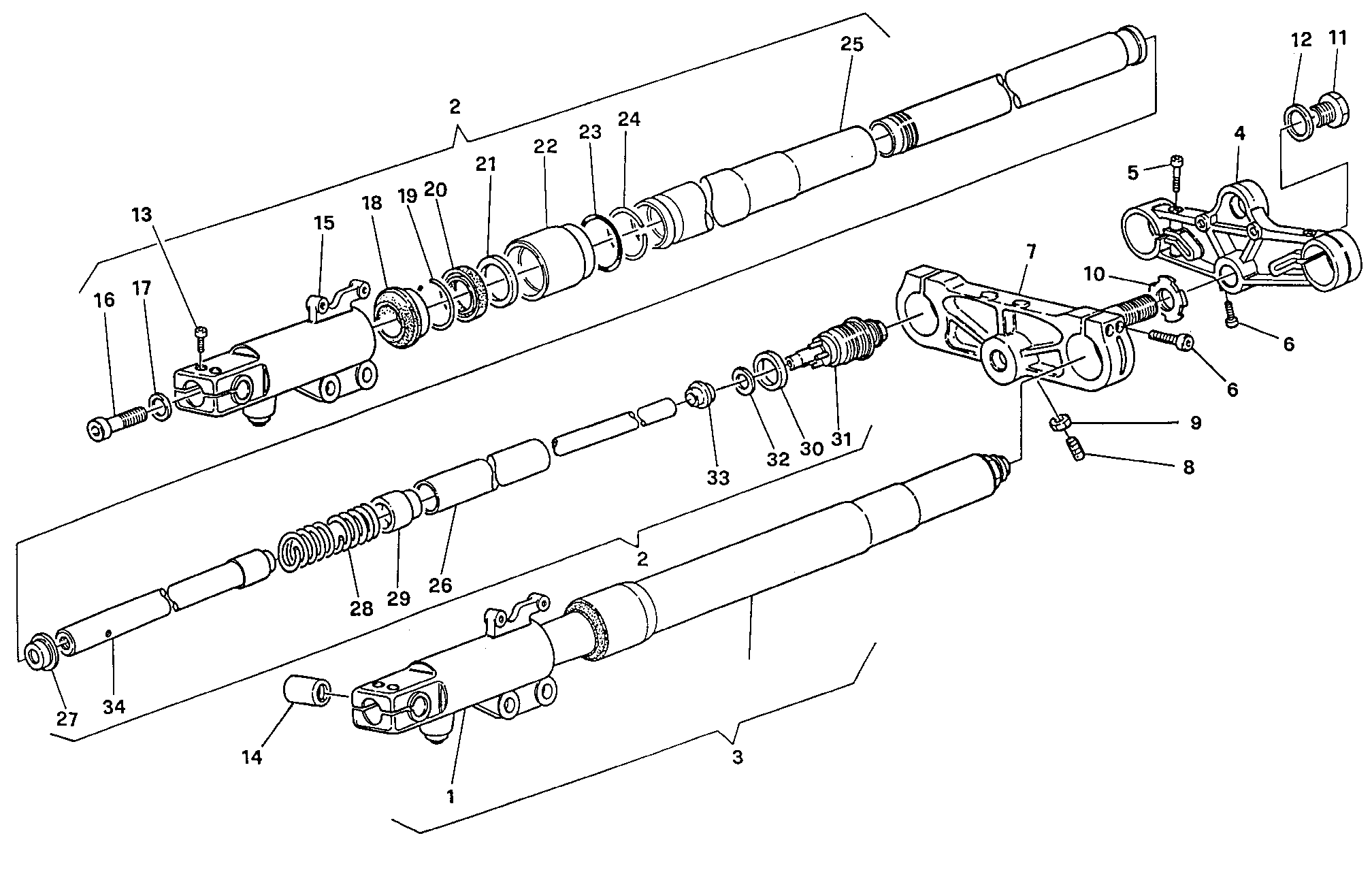

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34910531B | Montant gauche complète | 1 |
| 2 | 34020271A | Fourche complète droit | 1 |
| 3 | 34020281A | Fourche complète gauche | 1 |
| 4 | 34110061A | Tête de direction | 1 |
| 5 | 60N102590 | Vis M10X60 | 2 |
| 6 | 60N102557 | Vis tcei M8X1.25X30 | 5 |
| 7 | 34220071A | Socle de direction avec pivot | 1 |
| 8 | 77850061A | Vis | 2 |
| 9 | 41790308A | Ecrou | 2 |
| 10 | 079537120 | Embout | 1 |
| 11 | 87310161B | Bouchon tube | 1 |
| 12 | 85610301A | Rondelle | 1 |
| 13 | 60N102558 | Vis tcei M8X1.25X35 | 4 |
| 14 | 71110281A | Douille pivot roue | 1 |
| 15 | 34910521B | Montant droit complète | 1 |
| 16 | 34910611A | Vis | 1 |
| 17 | 34910601A | Rondelle | 1 |
| 18 | 34910581A | Pare-Poussiere | 1 |
| 19 | 88410051A | Bague D'Arret | 1 |
| 20 | 93010021A | Bague D'Etancheite, fourche | 1 |
| 21 | 34910571A | Bague | 1 |
| 22 | 34910561B | Douille | 1 |
| 23 | 88610101A | Joint torique | 1 |
| 24 | 88410041A | Bague elastique arrêt | 1 |
| 25 | 34910541B | Tube porteur | 1 |
| 26 | 34910631A | Collier elastique | 1 |
| 27 | 34910591A | Bague centrage | 1 |
| 28 | 36610121A | Ressort | 1 |
| 29 | 34910621A | Joint ressort | 1 |
| 30 | 34910661A | Caoutchouch siège | 1 |
| 31 | 34920031B | Bouchon | 1 |
| 32 | 34910651A | Guide ressort | 1 |
| 33 | 34910641A | Douille coulissement | 1 |
| 34 | 34910551A | Composant D'Amortissement | 1 |
