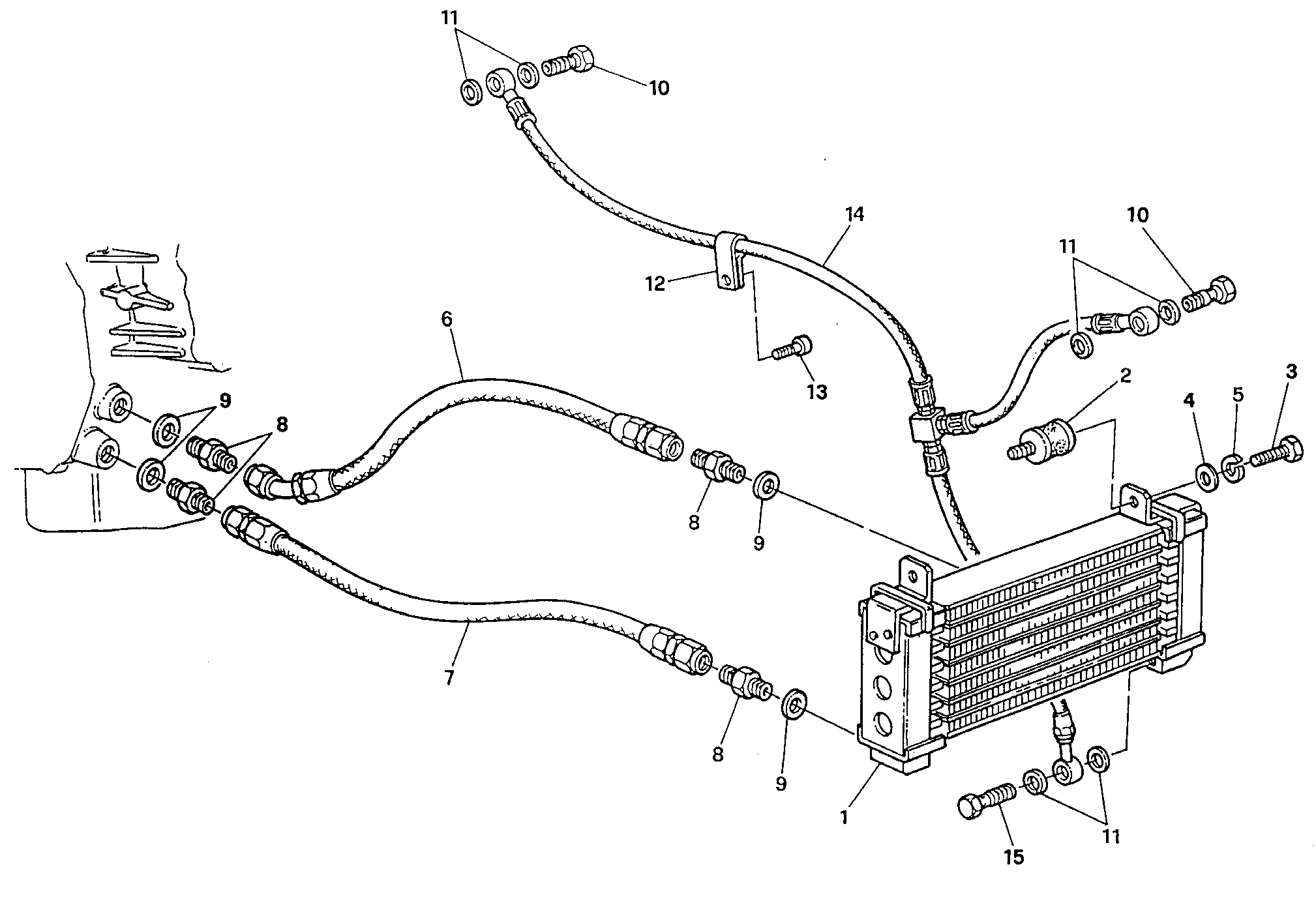

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840041A | Radiateur à huile | 1 |
| 2 | 70010111A | Silentbloc | 2 |
| 3 | 60N101076 | Vis | 2 |
| 4 | 734306N01 | Rondelle | 2 |
| 5 | 734006N01 | Rondelle elastique | 2 |
| 6 | 87510161A | Tuyau de refoulement huile | 1 |
| 7 | 87510151A | Tuyau | 1 |
| 8 | 81510051A | Vis fixation tuyau huile M14X1.5 | 4 |
| 9 | 22020176A | Joint aluminium | 4 |
| 10 | 77910152A | Vis fixation tuyau huile M8X1,00X20 | 2 |
| 11 | 42020008A | Joint en cuivre 11X8.2X1 | 6 |
| 12 | 74140331A | Collier | 1 |
| 13 | 60N102505 | Vis allen M6X12 | 1 |
| 14 | 87510191A | Tuyau | 1 |
| 15 | 77910341A | Goulotte | 1 |
