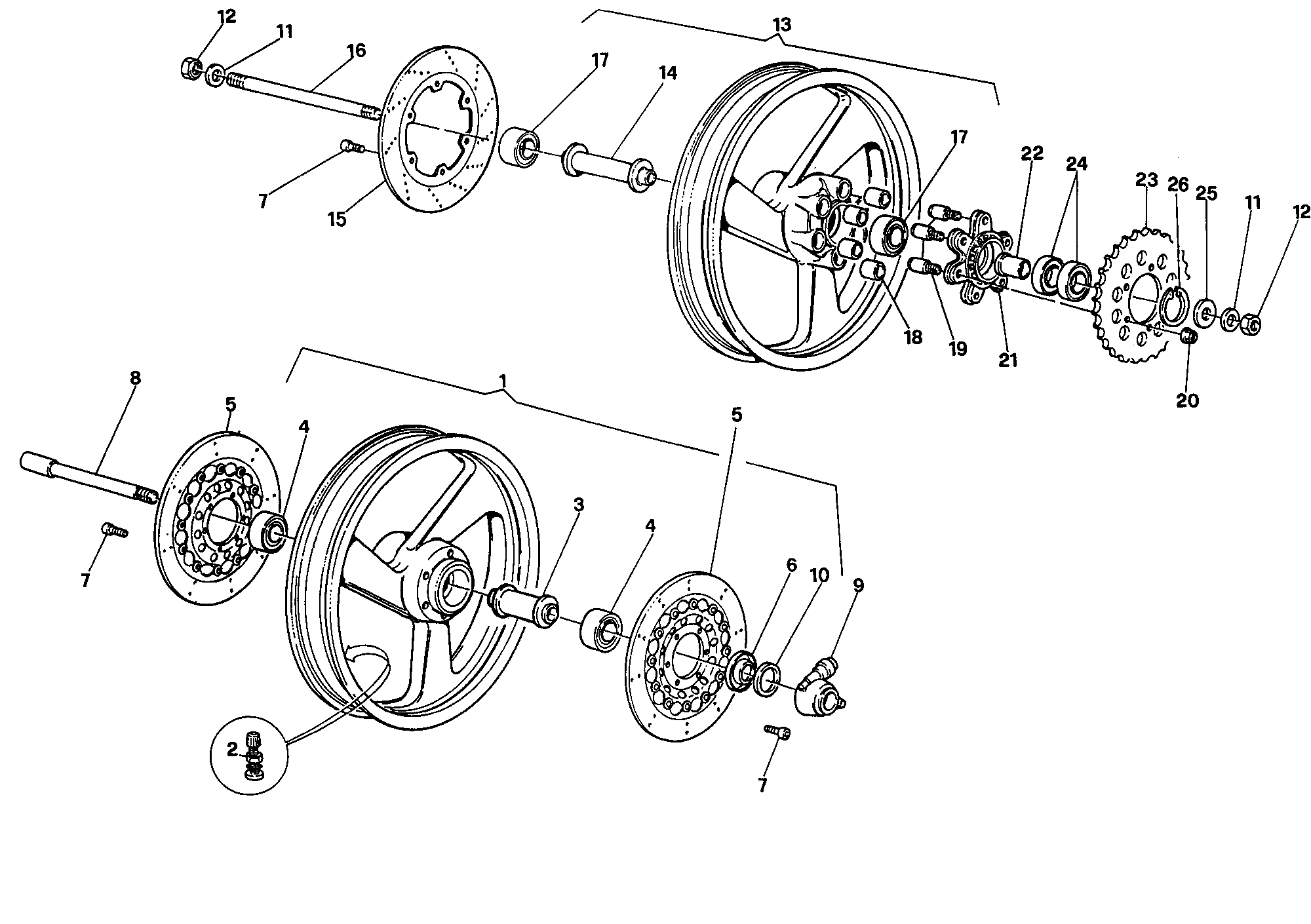

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 50120041C | Roue avant | 1 |
| 2 | 080377010 | Soupape pneu tubeless | 2 |
| 3 | 71410011A | Entretoise | 1 |
| 4 | 751633268 | Roulement | 2 |
| 5 | 49240081A | Disque frein avant | 2 |
| 6 | 88110061B | Anneau entraineur renvoi | 1 |
| 7 | 707008320 | Vis | 18 |
| 8 | 81910061A | Pivot roue avant | 1 |
| 9 | 49810011A | Renvoi cmpteur | 1 |
| 10 | 93040041A | Bague D'Etancheite | 1 |
| 11 | 067077320 | Rondelle | 2 |
| 12 | 079577310 | Ecrou | 2 |
| 13 | 50220152A | Roue arrière | 1 |
| 14 | 71410021A | Entretoise interne | 1 |
| 15 | 49240031A | Disque frein arrière | 1 |
| 16 | 037780470 | Pivot roue arrière | 1 |
| 17 | 751633265 | Roulement | 2 |
| 18 | 70010051A | Amortisseur caoutchouc | 6 |
| 19 | 82110091A | Pivot | 6 |
| 20 | 729910FF1 | Écrou bride M10X1.25 | 6 |
| 21 | 16010042A | Bride Porte-Couronne | 1 |
| 22 | 71010061A | Entretoise | 1 |
| 23 | 49410131A | Couronne | 1 |
| 24 | 751622566 | Roulement à billes 6005 2Rs | 2 |
| 25 | 71310321A | Entretoise | 1 |
| 26 | 88440011A | Anneau arrêt | 1 |
