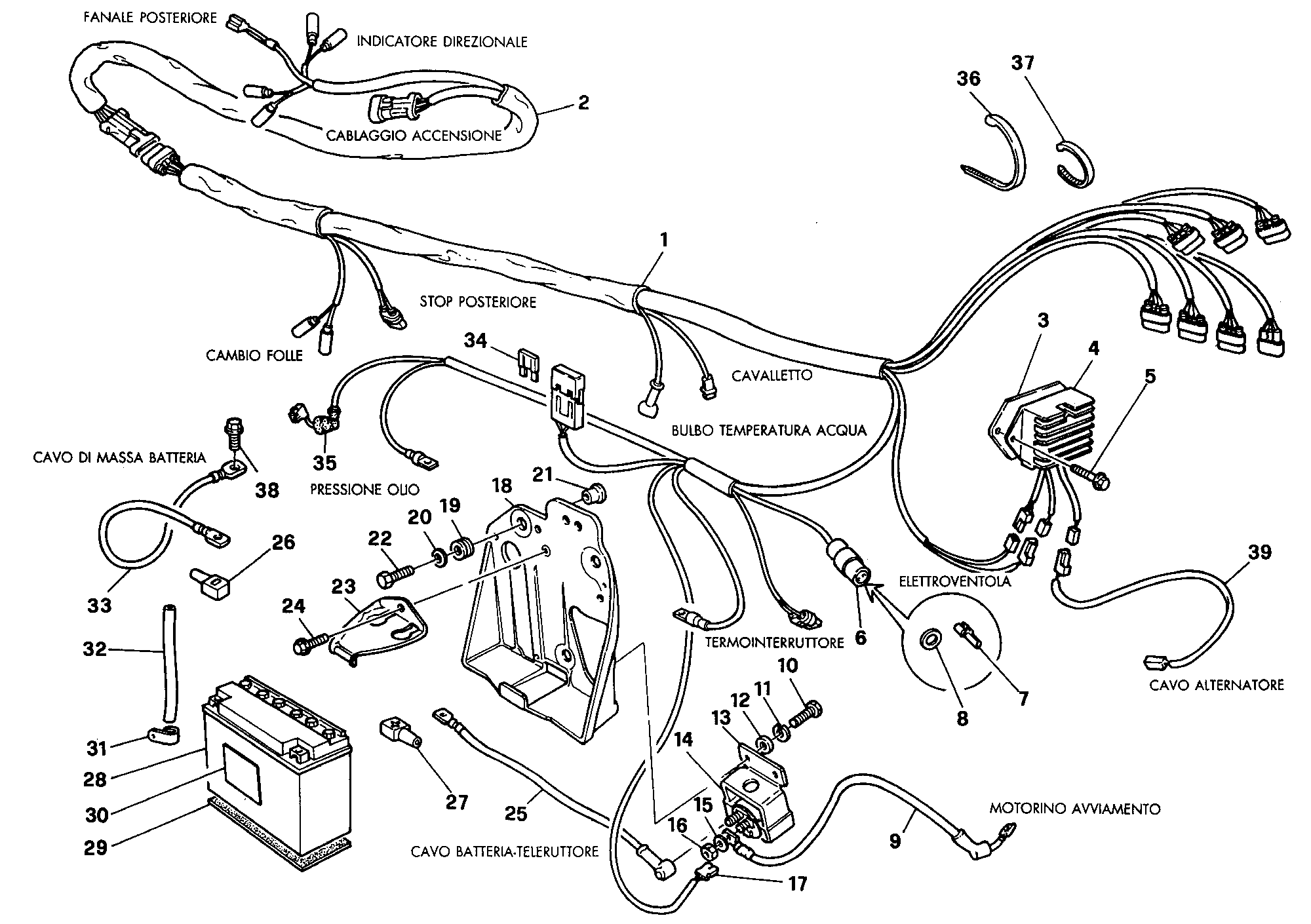

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51010431B | Câblage électrique | 1 |
| 2 | 51010461A | Faisceau de fils | 1 |
| 3 | 82710111A | Plaquette | 1 |
| 4 | 69920821B | Régulateur de tension | 1 |
| 5 | 000062729 | Vis te M6X1.00X25 ch8 | 2 |
| 6 | 38640061A | Connecteur | 1 |
| 7 | 38740021A | Terminal | 2 |
| 8 | 76440051A | Caoutchouc | 1 |
| 9 | 51410081B | Cable | 1 |
| 10 | 706105210 | Vis M5X10 | 2 |
| 11 | 734005N01 | Rondelle elastique | 2 |
| 12 | 60N115548 | Rondelle | 2 |
| 13 | 800056225 | Plaquette | 1 |
| 14 | 39740011A | Relais démarrage | 1 |
| 15 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 16 | 41790506A | Ecrou | 2 |
| 17 | 800056803 | Connecteur | 1 |
| 18 | 82910141A | Support batterie | 1 |
| 19 | 079772068 | Joint en caoutchouc Anti-Vibration | 3 |
| 20 | 60N115549 | Rondelle | 3 |
| 21 | 000044099 | Entretoise 8X6.2X8.5 | 3 |
| 22 | 60N101081 | Vis te M6X1.00X20 | 3 |
| 23 | 83010281A | Equerre | 1 |
| 24 | 77250251A | Vis M6X10 | 1 |
| 25 | 51410151A | Cable | 1 |
| 26 | 67210041A | Capuchon | 1 |
| 27 | 067038930 | Capuchon + | 1 |
| 28 | 39540101A | Batterie | 1 |
| 29 | 79110021A | Joint | 1 |
| 30 | 037038850 | Plaque D'Inscription | 1 |
| 31 | 068791040 | Collier | 1 |
| 32 | 59010121A | Tube devent batterie | 1 |
| 33 | 51310081C | Cable | 1 |
| 34 | 38940051A | Fusible 30A | 1 |
| 35 | 037141445 | Capuchon en caoutchou | 1 |
| 36 | 74140381A | Collier | 15 |
| 37 | 069191030 | Collier | 40 |
| 38 | 77250081A | Vis | 1 |
| 39 | 51010041A | Câble alternateur | 1 |
