45 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

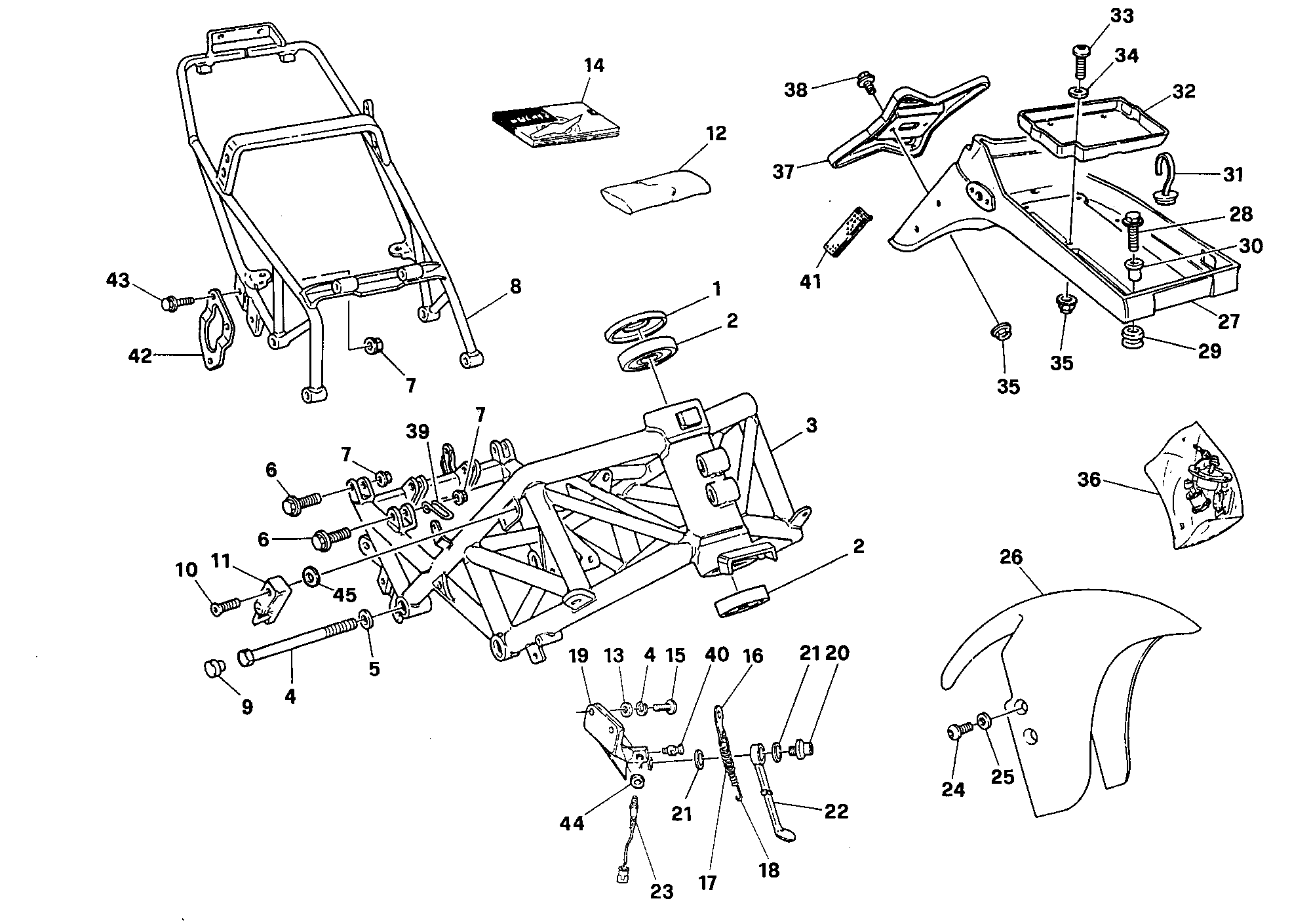

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 069137020 | Rondelle, speciale | 1 |
| 2 | 069191010 | Roulement à rouleaux coniques 639174 | 2 |
| 3 | 47010252A | Cadre | 1 |
| 4 | 77910011A | Vis | 2 |
| 5 | 734010N01 | Rondelle elastique | 4 |
| 6 | 800062796 | Vis te M8X1.25X40 ch12 | 4 |
| 7 | 729908FN1 | Ecrou | 8 |
| 8 | 47110041A | Cadre arrière | 1 |
| 9 | 87210021A | Bouchon | 4 |
| 10 | 77750562B | Vis M6X30 | 1 |
| 11 | 59840051A | Serrure casque | 1 |
| 12 | 69720011C | Trousse à outils | 1 |
| 13 | 734310N01 | Rondelle | 2 |
| 14 | 91370211B | Manuel D'Utilisation et entretien | 1 |
| 15 | 77910441A | Vis M10X28 | 2 |
| 16 | 037012510 | Plaquette | 1 |
| 17 | 79910461A | Ressort extérieur béquille | 1 |
| 18 | 79910071A | Ressort interne béquille | 1 |
| 19 | 55610081A | Support béquille latéral | 1 |
| 20 | 77910552A | Vis special | 1 |
| 21 | 85610291A | Rondelle de butée 1 mm | 2 |
| 22 | 55620101A | Béquille latérale | 1 |
| 23 | 53940031B | Interrupteur stop arrière | 1 |
| 24 | 800056525 | Vis | 4 |
| 25 | 096091765 | Joint nylon | 4 |
| 26 | 56410131AA | Garde-Boue avant | 1 |
| 27 | 56110081A | Porte-Plaque | 1 |
| 28 | 000062729 | Vis te M6X1.00X25 ch8 | 4 |
| 29 | 037072020 | Silentbloc | 4 |
| 30 | 037072030 | Douille | 4 |
| 31 | 74140201A | Collier | 3 |
| 32 | 55920011A | Boîte à outils | 1 |
| 33 | 722761624 | Vis | 4 |
| 34 | 734306N01 | Rondelle | 4 |
| 35 | 729906FN1 | Écrou M6 | 6 |
| 36 | 59820112A | Jeu serrure | 1 |
| 37 | 800062700 | Porte-Plaque police | 1 |
| 38 | 000062726 | Vis tef M6X1.00X14 ch8 | 2 |
| 39 | 88110171A | Bague | 1 |
| 40 | 83210011A | Pivot | 1 |
| 41 | 52940011A | Catadioptre latéral | 2 |
| 42 | 82910851A | Equerre | 2 |
| 43 | 000061777 | Vis tsei M8X1.25 ch6 | 4 |
| 44 | 42020008A | Joint en cuivre 11X8.2X1 | 1 |
| 45 | 734006N01 | Rondelle elastique | 2 |
