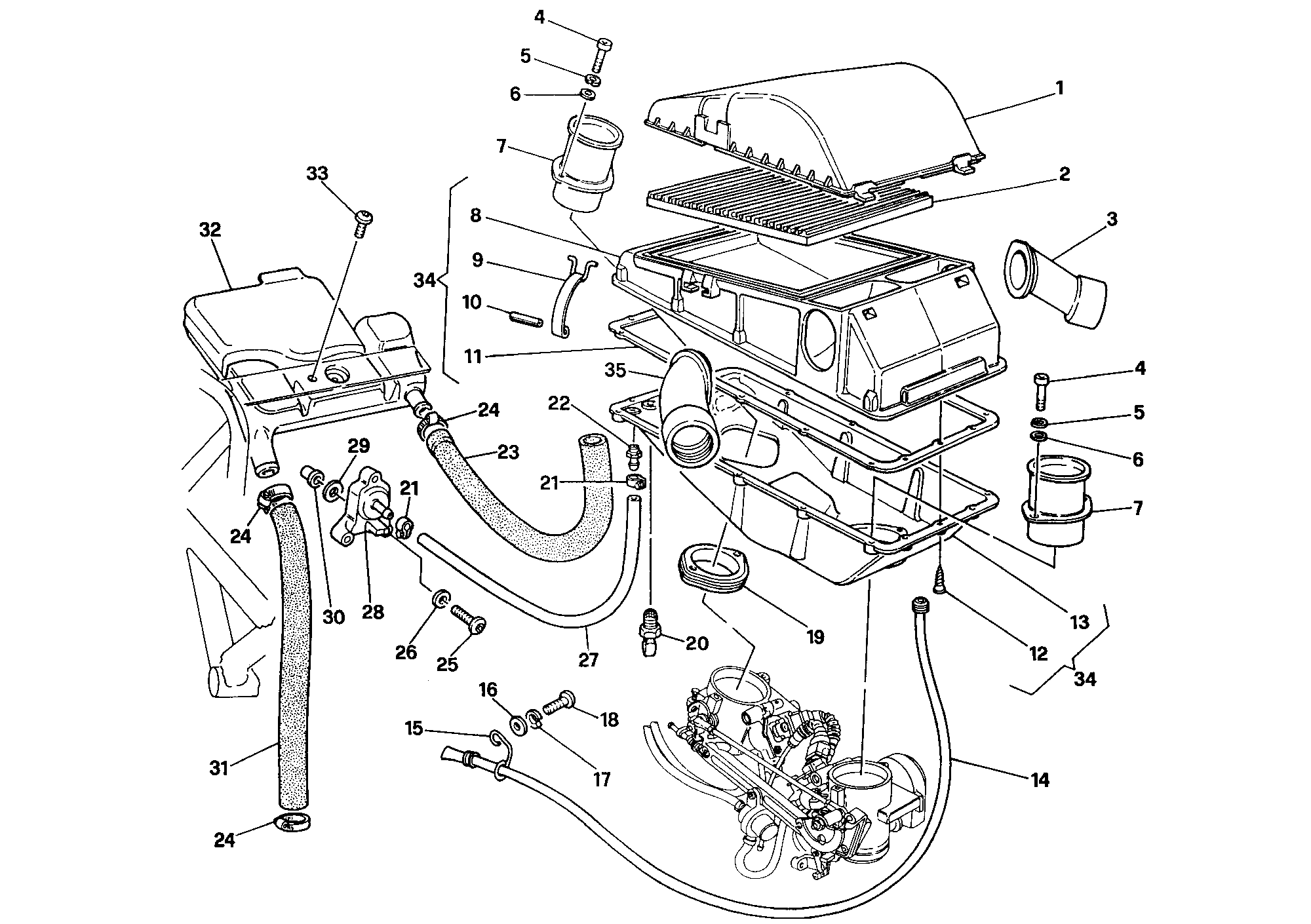

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24610521A | Couvercle boîte filtre | 1 |
| 2 | 42610091A | Filtre à air | 1 |
| 3 | 80110171A | Manchon gauche | 1 |
| 4 | 77150472B | Vis | 4 |
| 5 | 734005N01 | Rondelle elastique | 4 |
| 6 | 734305N01 | Rondelle | 4 |
| 7 | 80210101A | Tube venturi prise air | 2 |
| 8 | 44210101A | Demi-Boite supérieure | 1 |
| 9 | 76010061A | Crochet | 2 |
| 10 | 742231045 | Goupille elastique | 2 |
| 11 | 78810341A | Joint | 1 |
| 12 | 77450031A | Vis | 12 |
| 13 | 44210111A | Demi-Boite inférieure | 1 |
| 14 | 87720011A | Tuyau | 1 |
| 15 | 83010981A | Equerre | 1 |
| 16 | 734310N01 | Rondelle | 1 |
| 17 | 734010N01 | Rondelle elastique | 1 |
| 18 | 77910431A | Vis M10X20 | 1 |
| 19 | 80110191A | Manchon | 1 |
| 20 | 700010002 | Capteur température air | 1 |
| 21 | 74140081A | Collier | 2 |
| 22 | 81410141A | Raccord | 1 |
| 23 | 87610491A | Tube D'Event | 1 |
| 24 | 74140021A | Collier | 3 |
| 25 | 800061070 | Vis | 3 |
| 26 | 734306N01 | Rondelle | 3 |
| 27 | 59010021B | Tuyau Boite/Capteur | 1 |
| 28 | 55240021A | Détecteur pression | 1 |
| 29 | 096091765 | Joint nylon | 3 |
| 30 | 036499020 | Insertion filetée wellnut M6 | 3 |
| 31 | 87610321A | Tube D'Event | 1 |
| 32 | 58510021C | Réservoir event | 1 |
| 33 | 800056525 | Vis | 1 |
| 34 | 44220101A | Boîte filtre à air | 1 |
| 35 | 80110181A | Manchon droite | 1 |
