Pincez pour zoomer · touchez une pièce

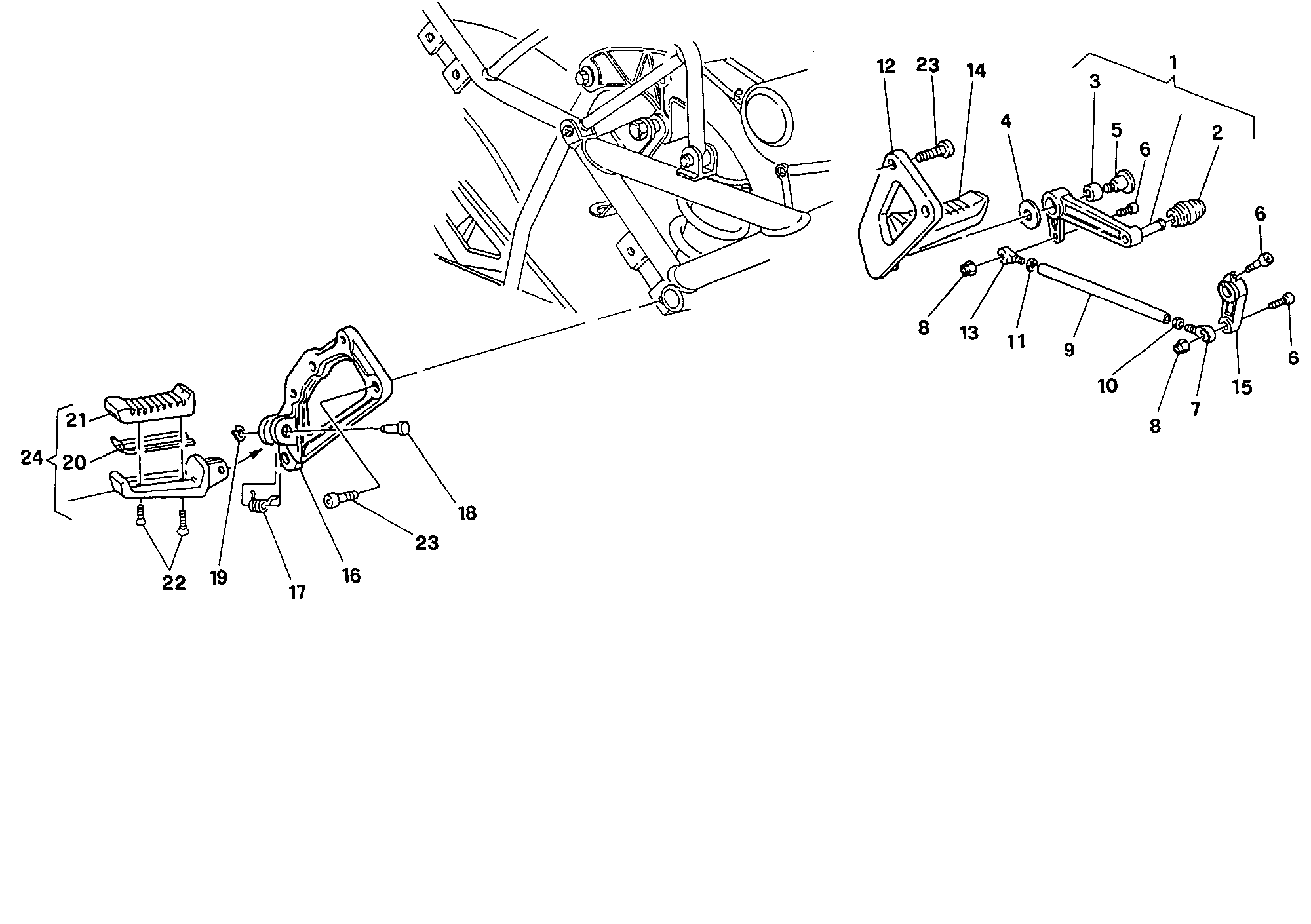

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 45620041A | Pédale changement vitesse | 1 |
| 2 | 76510011A | Caoutchouc | 1 |
| 3 | 037069525 | Douille | 1 |
| 4 | 85210491A | Rondelle | 1 |
| 5 | 82110561A | Pivot | 1 |
| 6 | 77950011A | Vis | 3 |
| 7 | 764010002 | Joint à rotule, droit | 1 |
| 8 | 763106N01 | Ecrou | 2 |
| 9 | 11710201A | Tige commande sélecteur | 1 |
| 10 | 724506001 | Ecrou | 1 |
| 11 | 764010003 | Joint à rotule, gauche | 1 |
| 12 | 82410131AA | Plaque G. avant | 1 |
| 13 | 74750011A | Écrou gauche | 1 |
| 14 | 46520031AA | Repose-Pieds G. | 1 |
| 15 | 037069020 | Bielle levier commande vitesse | 1 |
| 16 | 82410121AA | Plaque D. avant | 1 |
| 17 | 037069910 | Ressort Repose-Pieds | 2 |
| 18 | 037069920 | Pivot Repose-Pieds | 2 |
| 19 | 735000827 | Circlip | 2 |
| 20 | 037069930 | Plaquette | 2 |
| 21 | 037069940 | Couverture caoutchouc | 2 |
| 22 | 77750021A | Vis M5X14 | 4 |
| 23 | 60N102555 | Vis tcei M8X1.25X20 | 2 |
| 24 | 46520041AA | Repose-Pieds D. | 1 |
