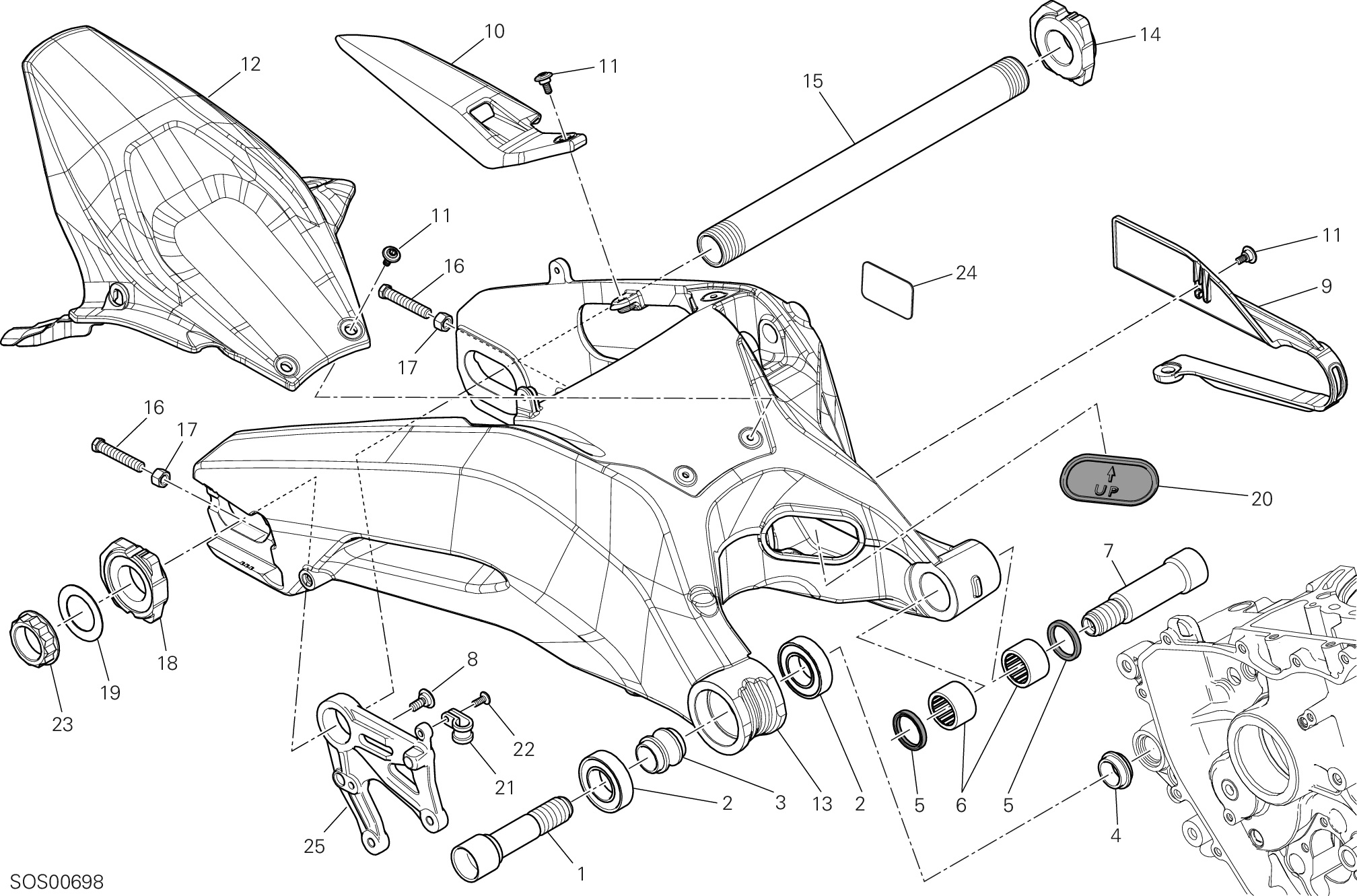

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 36911291AA | Axe fourche ar. droit | 1 |
| 2 | 70250451A | Roulement | 2 |
| 3 | 71311871A | Entretoise interne | 1 |
| 4 | 71319452AA | Entretoise droit | 1 |
| 5 | 93050121A | Bague étanchéité | 2 |
| 6 | 70140171A | Roulement à aiguilles | 2 |
| 7 | 36911301AA | Axe fourche ar. gauche | 1 |
| 8 | 77210842A | Vis tcei M5X8.5 | 1 |
| 9 | 44711121B | Glissiere | 1 |
| 10 | 46016281B | Bavette Garde-Boue | 1 |
| 11 | 77210852C | Vis | 8 |
| 12 | 56510661B | Garde-Boue arrière | 1 |
| 13 | 37011361BA | Bras oscillant arrière | 1 |
| 14 | 37310871BA | Patin de glissement fisso | 1 |
| 15 | 81910742AA | Pivot roue arrière | 1 |
| 16 | 77913722AA | Vis special | 2 |
| 17 | 75011251A | Écrou special M8 | 2 |
| 18 | 37310861BA | Patin de glissement | 1 |
| 19 | 71313882A | Rondelle butée | 1 |
| 20 | 87210601A | Bouchon bras oscillant | 1 |
| 21 | 74140331A | Collier | 1 |
| 22 | 77240403C | Vis tbeif M6X12 | 1 |
| 23 | 75011891AA | Ecrou | 1 |
| 24 | 43313881A | Decalcomanie réglage chaîne | 1 |
| 24 | 43313881B | Decalcomanie réglage chaîne | 1 |
| 25 | 82510501AA | Bride porte étrier frein | 1 |
