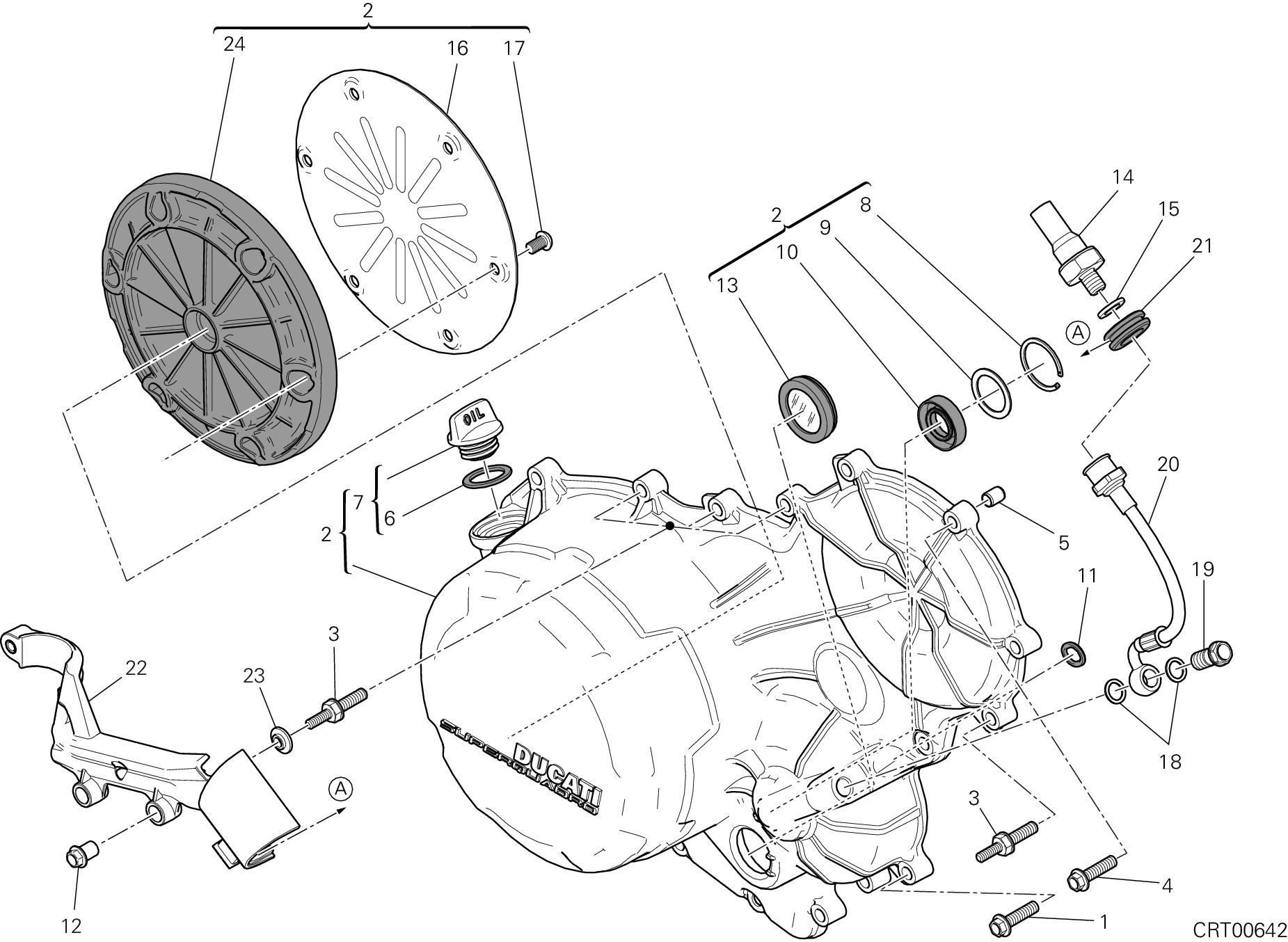

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77253337C | Vis | 12 |
| 2 | 24321403A | Couvercle embrayage (ensemble) | 1 |
| 3 | 77917161B | Vis special | 4 |
| 4 | 77253357C | Vis | 1 |
| 5 | 71113171A | Douille référence | 2 |
| 6 | 88640891A | Joint torique 18.64X3.53 | 1 |
| 7 | 89320121A | Bouchon complète | 1 |
| 8 | 88450291A | Bague elastique arrêt | 1 |
| 9 | 85212721A | Rondelle de butée | 1 |
| 10 | 93041521A | Bague étanchéité | 1 |
| 11 | 88641761A | Joint torique | 1 |
| 12 | 75012031AA | Écrou, special | 1 |
| 12 | 75012041AA | Écrou, special | 2 |
| 13 | 25440012A | Hubolt niveau huile | 1 |
| 14 | 53940302A | Bulbe de pression D'Huile | 1 |
| 15 | 85211951A | Joint 10,5X17X2 | 1 |
| 16 | 82716012A | Tôle insonorisant | 1 |
| 17 | 77550200C | Vis | 6 |
| 18 | 85250241A | Rondelle 10X14X1 | 2 |
| 19 | 78110121AA | Vis special | 1 |
| 20 | 87721562A | Tuyau pressione huile | 1 |
| 21 | 76440581A | Caoutchouc | 1 |
| 22 | 75810701B | Passe-Cable | 1 |
| 23 | 71614071A | Entretoise 5.2X8.4X2 | 3 |
| 24 | 48610851A | Panneau insonorisant | 1 |
