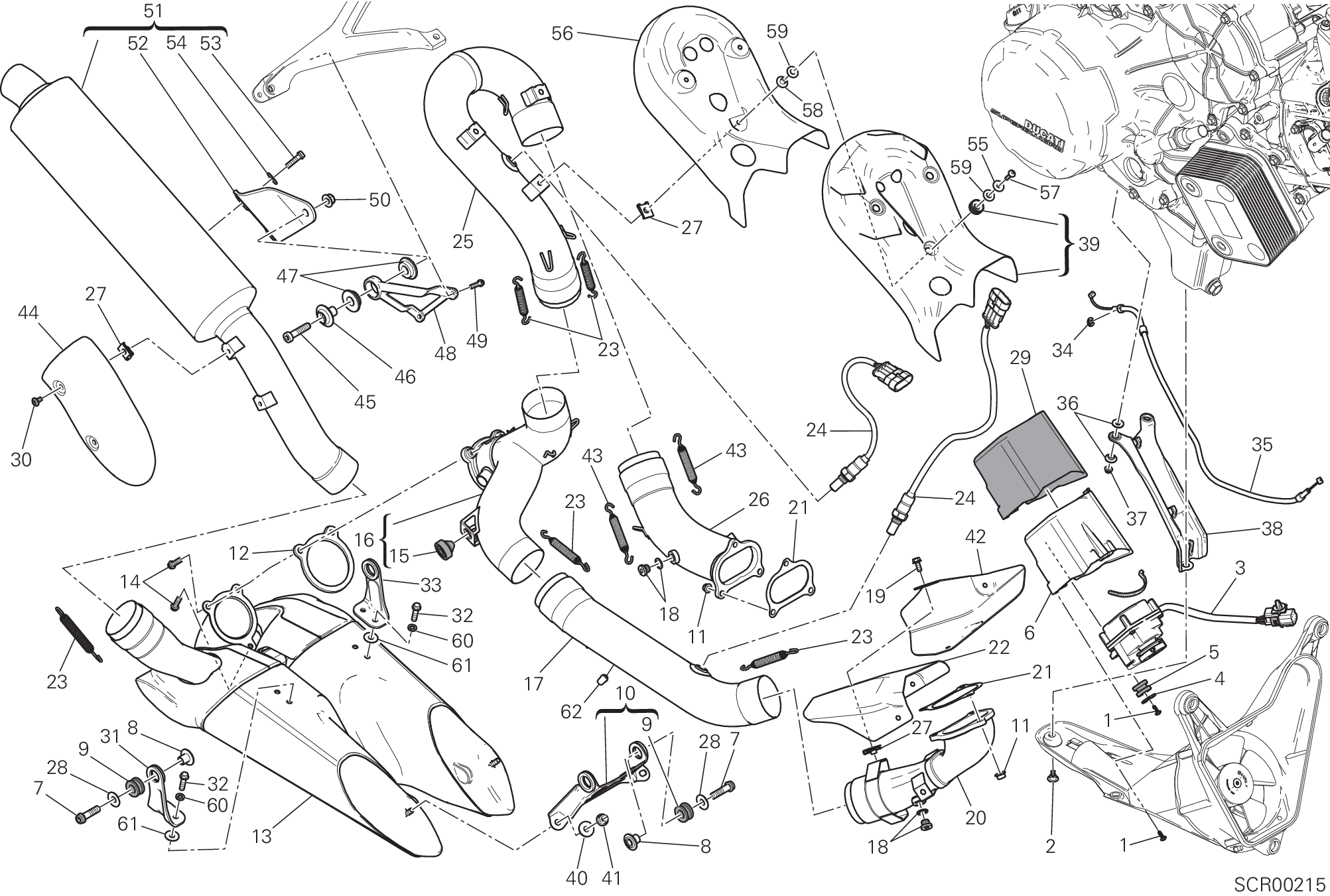

62 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77440203C | Vis | 6 |
| 2 | 77210852C | Vis | 1 |
| 3 | 59340393A | Moteur électrique soupape échappement | 1 |
| 4 | 85213111AA | Rondelle | 3 |
| 5 | 76411301A | Caoutchouc | 2 |
| 6 | 46015262A | Couvercle moteur électrique soupape échappement | 1 |
| 7 | 77157278B | Vis tceif M8X30 | 4 |
| 8 | 71614391AA | Entretoise | 4 |
| 9 | 76411481A | Caoutchouc | 4 |
| 10 | 830P6512BA | Bride avant | 1 |
| 11 | 74810241A | Ecrou | 6 |
| 12 | 79010251A | Joint tuyau échappement | 1 |
| 13 | 57413441B | Presilencieux | 1 |
| 14 | 77116648B | Vis M6X14 | 3 |
| 15 | 76411741A | Caoutchouc | 1 |
| 16 | 570P3152C | Tuyau échappement central | 1 |
| 17 | 57013074A | Tuyau D'Echappement horizontal | 1 |
| 18 | 78020011A | Bouchon complète | 2 |
| 19 | 77250728B | Vis tef M5X12 | 4 |
| 20 | 57013062C | Collecteur D'Echappement horizontal | 1 |
| 21 | 79010231B | Joint tuyau échappement | 2 |
| 22 | 46015331BA | Pare-Chaleur horizontal | 1 |
| 23 | 79912632A | Ressort ancrage tuyau D'Echappement | 5 |
| 24 | 55212092A | Sonde lambda | 2 |
| 25 | 57113002C | Tuyau échappement verticale | 1 |
| 26 | 57112992C | Collecteur D'Echappement vertical | 1 |
| 27 | 85040551A | Fixation rapide | 9 |
| 28 | 85210532A | Rondelle 8.2X20X1 | 4 |
| 29 | 46015741A | Protection thermique moteur électrique soupape échappement | 1 |
| 30 | 77240253C | Vis | 2 |
| 31 | 83016491AA | Bride arrière droite | 1 |
| 32 | 77251028C | Vis | 4 |
| 33 | 83016501AA | Bride arrière gauche | 1 |
| 34 | 88450031A | Circlip benzing din 6799 | 2 |
| 35 | 73210331B | Câble moteur soupape D'Echappement | 1 |
| 36 | 71614071A | Entretoise 5.2X8.4X2 | 4 |
| 37 | 74840381A | Écrou M5 | 2 |
| 38 | 46015393A | Pare-Chaleur inférieur | 1 |
| 39 | 460PB071AA | Pare-Chaleur vertical supérieur | 1 |
| 40 | 85250291A | Rondelle | 2 |
| 41 | 74810361A | Ecrou | 2 |
| 42 | 46015781AA | Protection horizontale | 1 |
| 43 | 79915651A | Ressort | 2 |
| 44 | 46110041AA | Pare-Chaleur arrière | 1 |
| 45 | 77355068B | Vis tceir M8X35 | 1 |
| 46 | 71314361A | Collier montage silencieux | 1 |
| 47 | 76410011A | Silentbloc | 2 |
| 48 | 83017791AA | Support silencieux | 1 |
| 49 | 77156438B | Vis | 2 |
| 50 | 74941128B | Écrou M8 | 1 |
| 51 | 573P3642A | Silencieux (ensemble) | 1 |
| 52 | 57610881AA | Support silencieux droite | 1 |
| 53 | 77110211A | Vis | 2 |
| 54 | 85240161A | Rondelle 8.4X20X1.2 | 2 |
| 55 | 85213002A | Rondelle | 3 |
| 56 | 46014571A | Pare-Chaleur vertical inférieur | 1 |
| 57 | 77244213B | Vis tbei M5X20 | 3 |
| 58 | 71614102AA | Entretoise | 3 |
| 59 | 85640121A | Rosette | 6 |
| 60 | 85140071A | Rosette | 4 |
| 61 | 71614881AA | Entretoise | 4 |
| 62 | 76412211A | Caoutchouc | 1 |
