Pincez pour zoomer · touchez une pièce

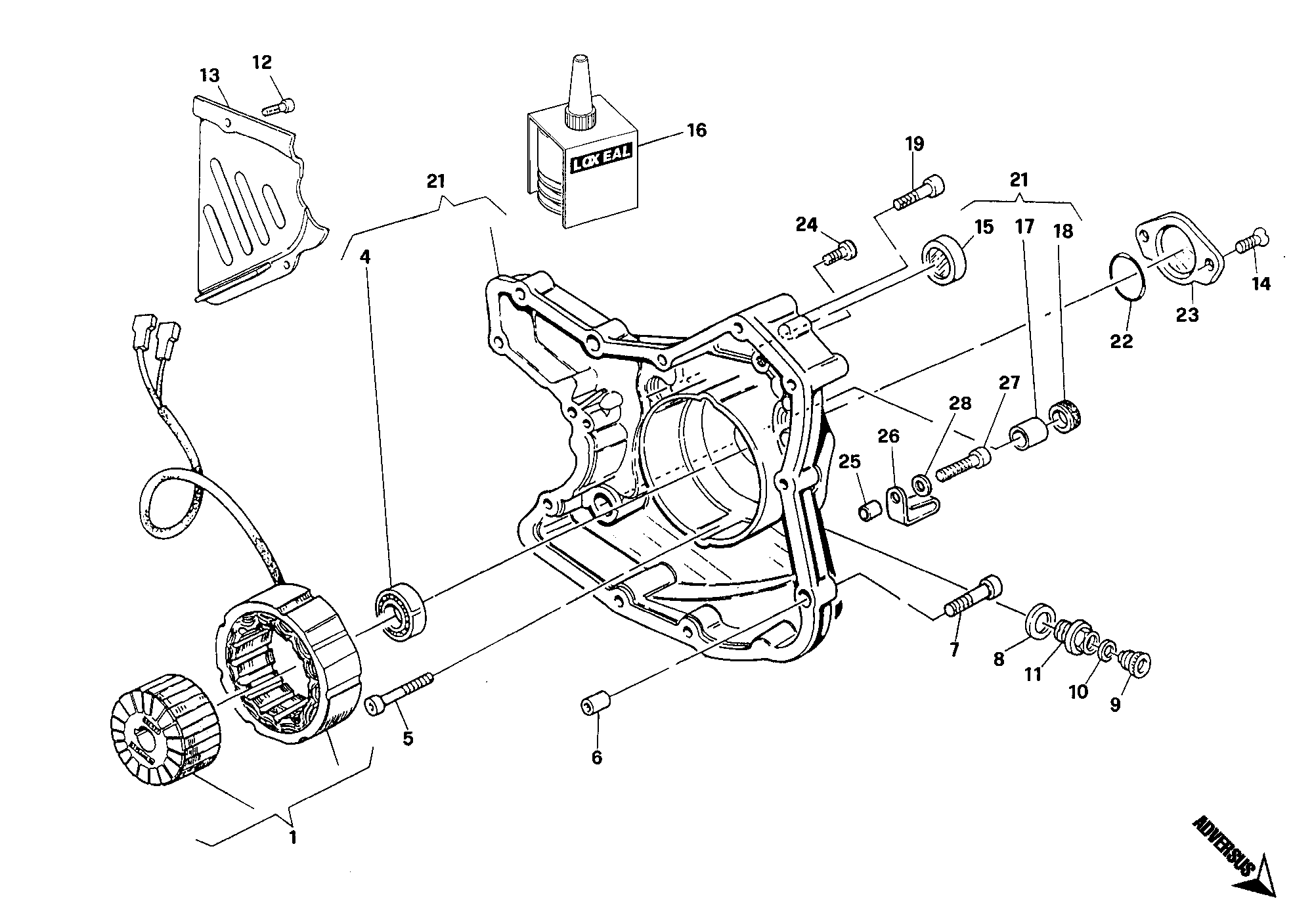

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420471A | Alternateur denso | 1 |
| 4 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 5 | 77350738B | Vis | 2 |
| 6 | 71111601A | Goujon de référence | 2 |
| 7 | 77110471A | Vis | 3 |
| 8 | 22032083A | Joint aluminium | 1 |
| 9 | 067046040 | Bouchon | 1 |
| 10 | 067046030 | Passe-Cable | 1 |
| 11 | 70310181A | Embout Passe-Cable | 1 |
| 12 | 77150648B | Vis tcei M6X14 | 2 |
| 13 | 24710831A | Couvercle pignon chaîne | 1 |
| 13 | 24710831AB | Couvercle pignon chaîne | 1 |
| 13 | 24711001A | Couvercle pignon chaîne | 1 |
| 14 | 77750493C | Vis tspei M6X14 | 2 |
| 15 | 25410011A | Hublot | 1 |
| 16 | 942470014 | Colle liquide | 1 |
| 17 | 774993421 | Douille | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 77110518B | Vis tcei M6X25 | 8 |
| 21 | 24220131BA | Couvercle alternateur complet | 1 |
| 22 | 88640351A | Joint torique | 1 |
| 23 | 24710021BC | Couvercle | 1 |
| 24 | 77150678B | Vis tcei M6X16 | 2 |
| 25 | 71312411A | Entretoise 6,2X10X7 | 1 |
| 26 | 067549530 | Collier | 1 |
| 27 | 77150722B | Vis | 1 |
| 28 | 85211761A | Rondelle 6.4X12.5X1.6 | 1 |
