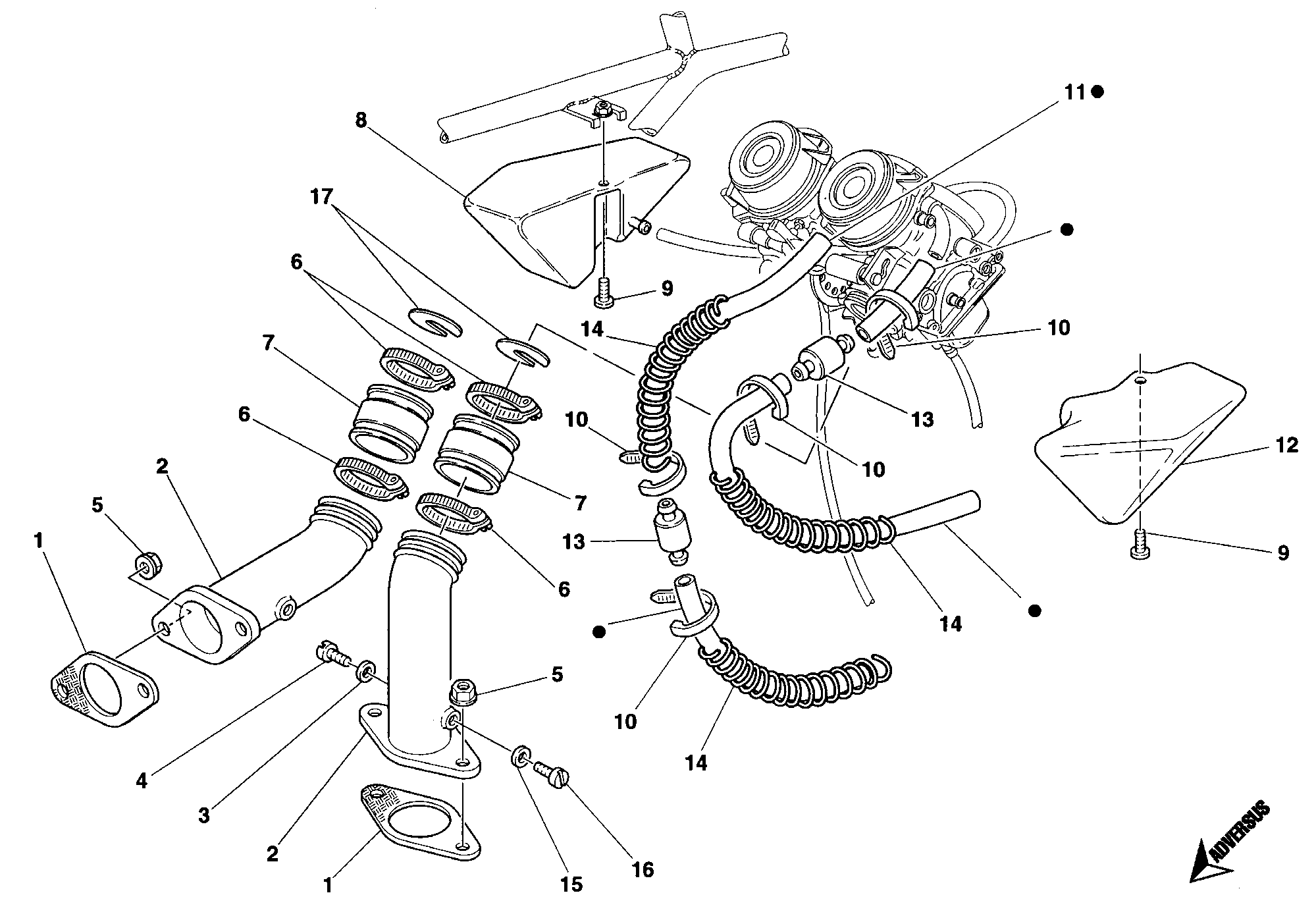

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 037098755 | Joint raccord D'Admission | 2 |
| 2 | 13710081B | Raccord D'Admission | 2 |
| 3 | 025070050 | Joint aluminium | 1 |
| 4 | 713201611 | Vis M6X8 | 1 |
| 5 | 729908FN1 | Ecrou | 4 |
| 6 | 74140421A | Collier 40/60 mm | 4 |
| 7 | 80110101A | Manchon caoutchouc | 2 |
| 8 | 58510161A | Boîte à aire gauche | 1 |
| 8 | 58510161AB | Boîte à aire gauche | 1 |
| 9 | 707404808 | Vis | 2 |
| 10 | 74140381A | Collier | 4 |
| 11 | 59010671A | Tuyau | 1 |
| 12 | 58510141A | Boîte à aire droite | 1 |
| 12 | 58510141AB | Boîte à aire droite | 1 |
| 13 | 42740031A | Filtre essence | 2 |
| 14 | 037054985 | Ressort | 3 |
| 15 | 025070223 | Joint aluminium | 2 |
| 16 | 77650322A | Vis Tc M5X8 | 2 |
| 17 | 000076502 | Diaphragme | 2 |
