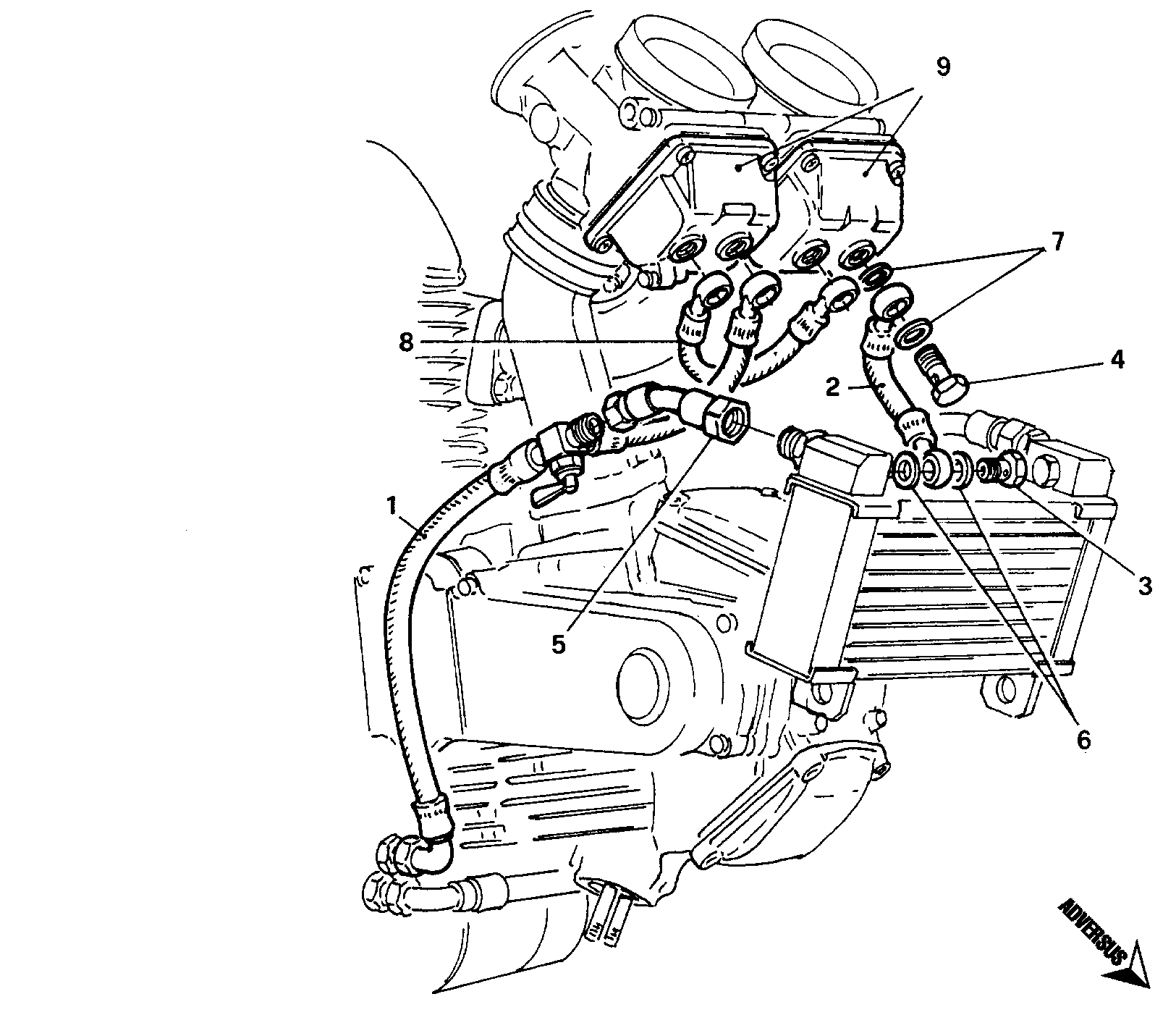

10 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 87510321A | Tuyau de refoulement huile | 1 |
| 1 | 87510322A | Tuyau de refoulement huile | 1 |
| 2 | 93310121A | Tuyau | 1 |
| 3 | 77910111A | Vis fixation tuyau huile | 1 |
| 4 | 78110051A | Goulotte | 4 |
| 5 | 81410481A | Raccord | 1 |
| 6 | 42020008A | Joint en cuivre 11X8.2X1 | 2 |
| 7 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 8 | 93310061A | Tuyau | 1 |
| 9 | 13440091B | Carter flotteur | 2 |
