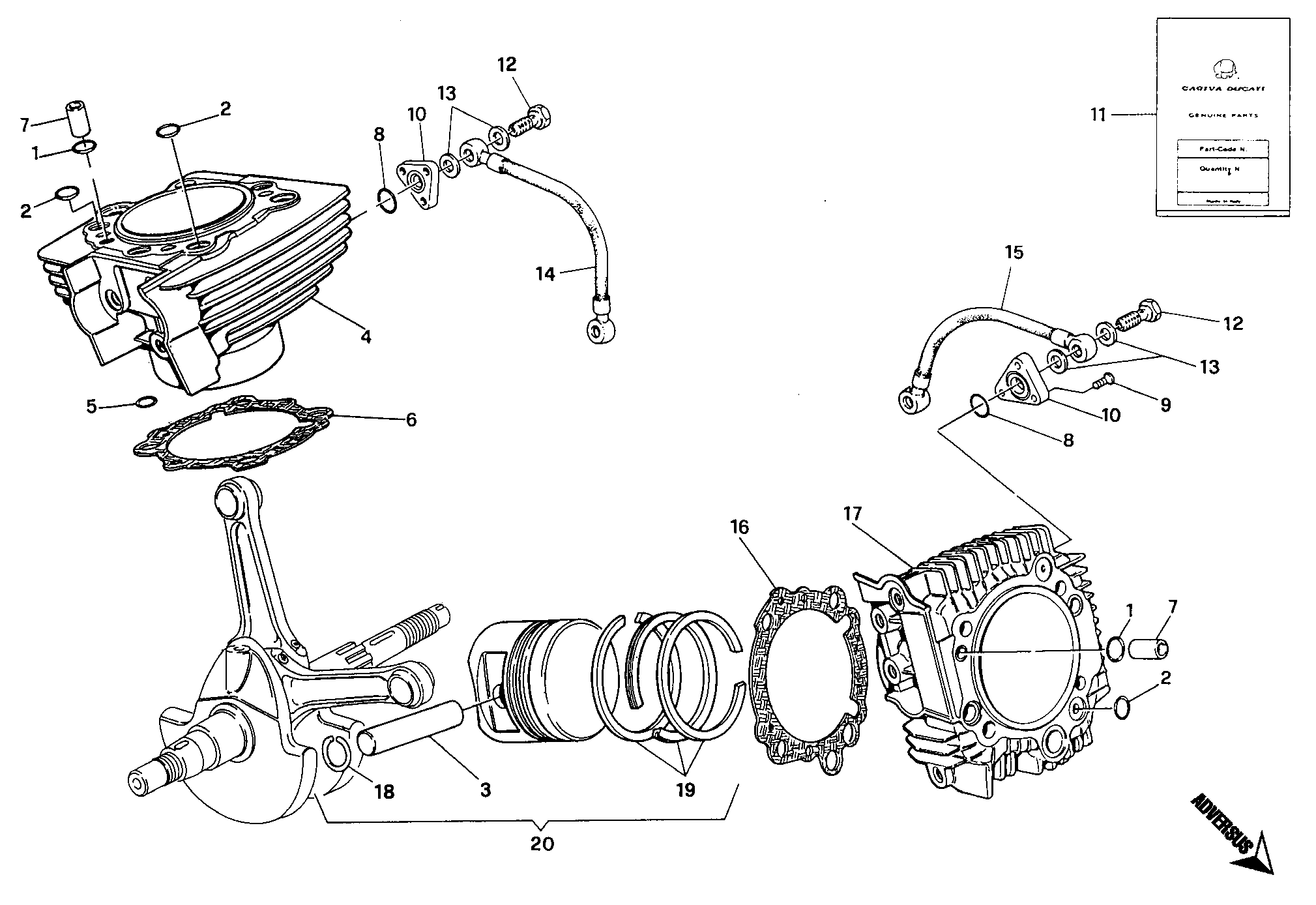

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 040017030 | Joint torique 2031 | 2 |
| 2 | 46320196A | Joint torique 115 11.62X2.62Mm | 3 |
| 3 | 12110051A | Axe de piston | 2 |
| 4 | 12020141B | Groupe cylindre Vertical-Piston | 1 |
| 5 | 938232037 | Joint torique | 1 |
| 6 | 78610471A | Joint base cylindre | 1 |
| 6 | 78610471A | Joint base cylindre | 1 |
| 7 | 080517125 | Douille | 2 |
| 8 | 938232087 | Joint torique | 2 |
| 9 | 707806516 | Vis allen M6X16 | 6 |
| 10 | 24710171A | Couvercle | 2 |
| 11 | 79120031A | Jeu joints Cylindre-Culasse | 1 |
| 12 | 78110032A | Vis speciale M10X1 | 4 |
| 13 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 14 | 93310101A | Tuyau | 1 |
| 15 | 93310022B | Tuyau | 1 |
| 16 | 78610391A | Joint base cylindre | 1 |
| 16 | 78610391A | Joint base cylindre | 1 |
| 17 | 12020151B | Cylindre horizontal avec piston | 1 |
| 18 | 12110061A | Bague elastique Bloque-Axe | 4 |
| 19 | 12120141A | Jeu segments | 2 |
| 20 | 12220081A | Piston complet | 2 |
