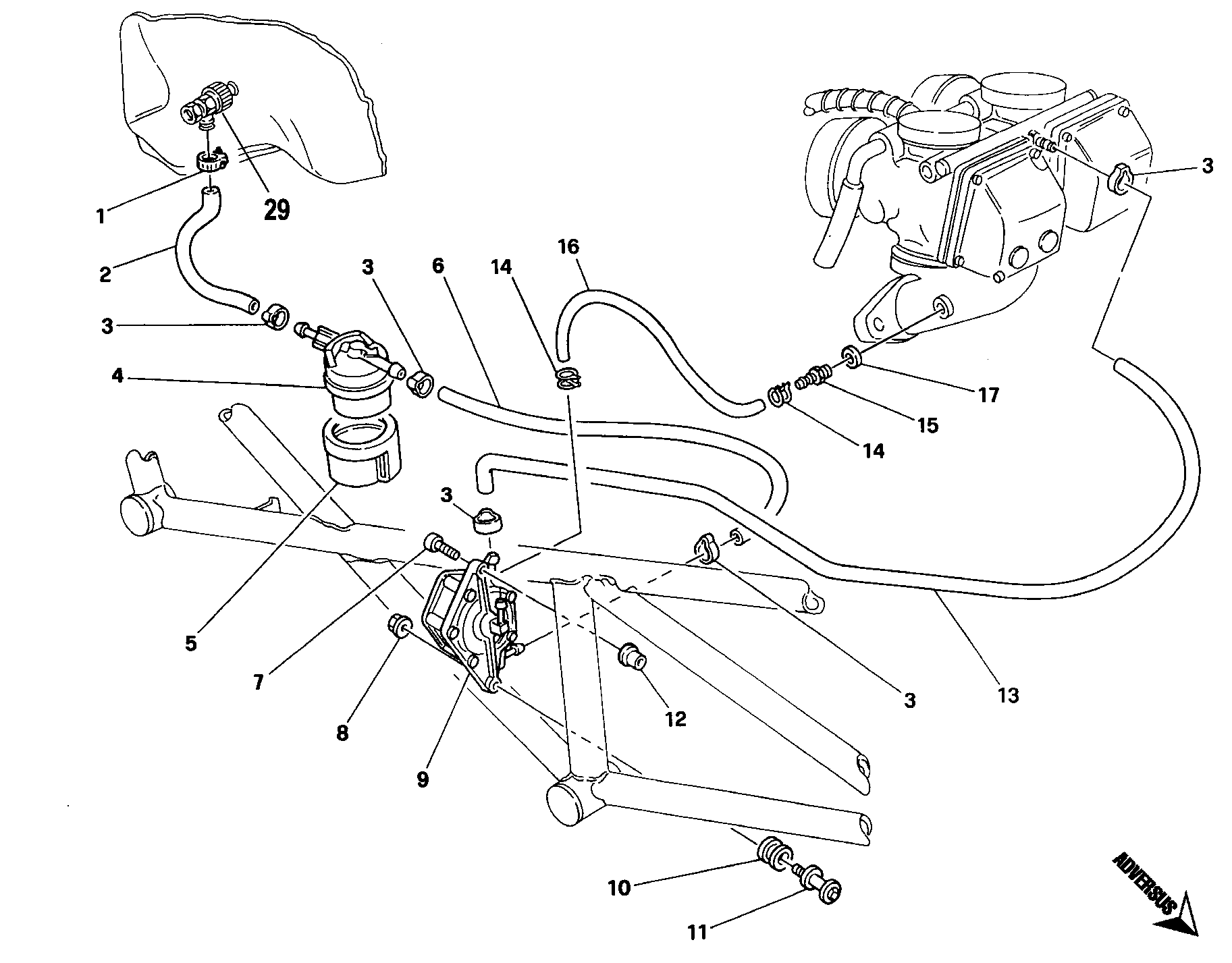

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74140131B | Collier | 1 |
| 2 | 082383135 | Tuyau | 1 |
| 3 | 74140371A | Collier | 5 |
| 4 | 42540021A | Filtre essence | 1 |
| 5 | 82911031A | Support | 1 |
| 6 | 59010661A | Tuyau Filtre/Pompe | 1 |
| 7 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 8 | 800044240 | Écrou autobloquant bride M6X1,00 | 1 |
| 9 | 800072924 | Pompe carburant | 1 |
| 10 | 000016132 | Caoutchouc | 1 |
| 11 | 82110601A | Pivot | 1 |
| 12 | 036499020 | Insertion filetée wellnut M6 | 1 |
| 13 | 59010651A | Tuyau | 1 |
| 14 | 74140431A | Collier | 2 |
| 15 | 000075360 | Raccord | 1 |
| 16 | 87710431A | Tuyau pompe carb./conduit | 1 |
| 17 | 025070050 | Joint aluminium | 1 |
| 29 | 58840051A | Robinet de essence | 1 |
