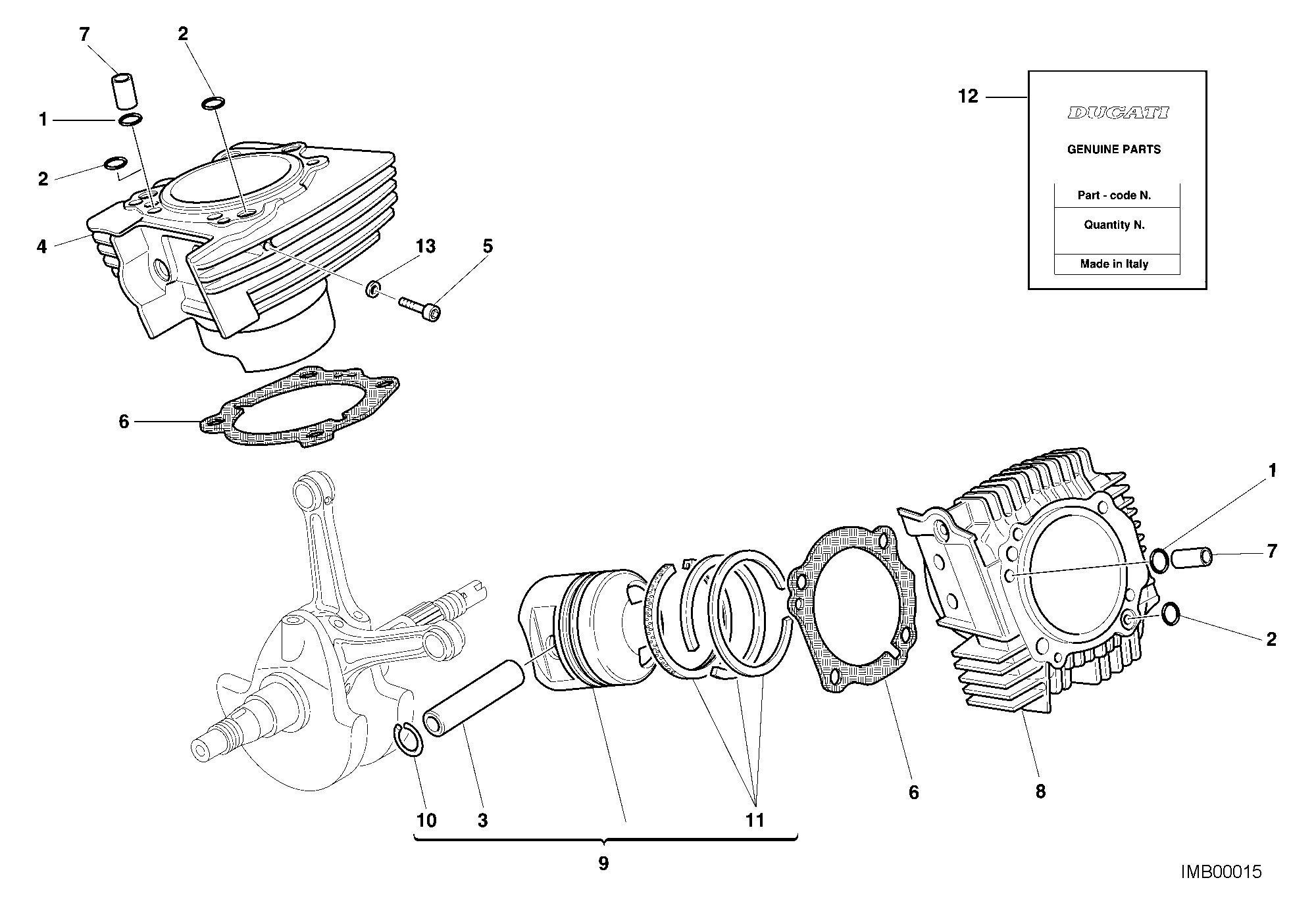

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 040017030 | Joint torique 2031 | 2 |
| 2 | 46320196A | Joint torique 115 11.62X2.62Mm | 3 |
| 3 | 12110401A | Axe de piston | 2 |
| 4 | 12020512A | Groupe cylindre Vertical-Piston | 1 |
| 5 | 707006208 | Vis M6X8 | 2 |
| 6 | 78610601A | Joint base cylindre 0,4 mm | 2 |
| 7 | 080517125 | Douille | 2 |
| 8 | 12020522A | Groupe cylindre horizontal- piston | 1 |
| 9 | 12220501B | Piston complet | 2 |
| 10 | 88440111A | Bague elastique Bloque-Axe | 4 |
| 11 | 12120291B | Jeu segments | 2 |
| 12 | 79120031A | Jeu joints Cylindre-Culasse | 1 |
| 13 | 42020007A | Joint en cuivre | 2 |
