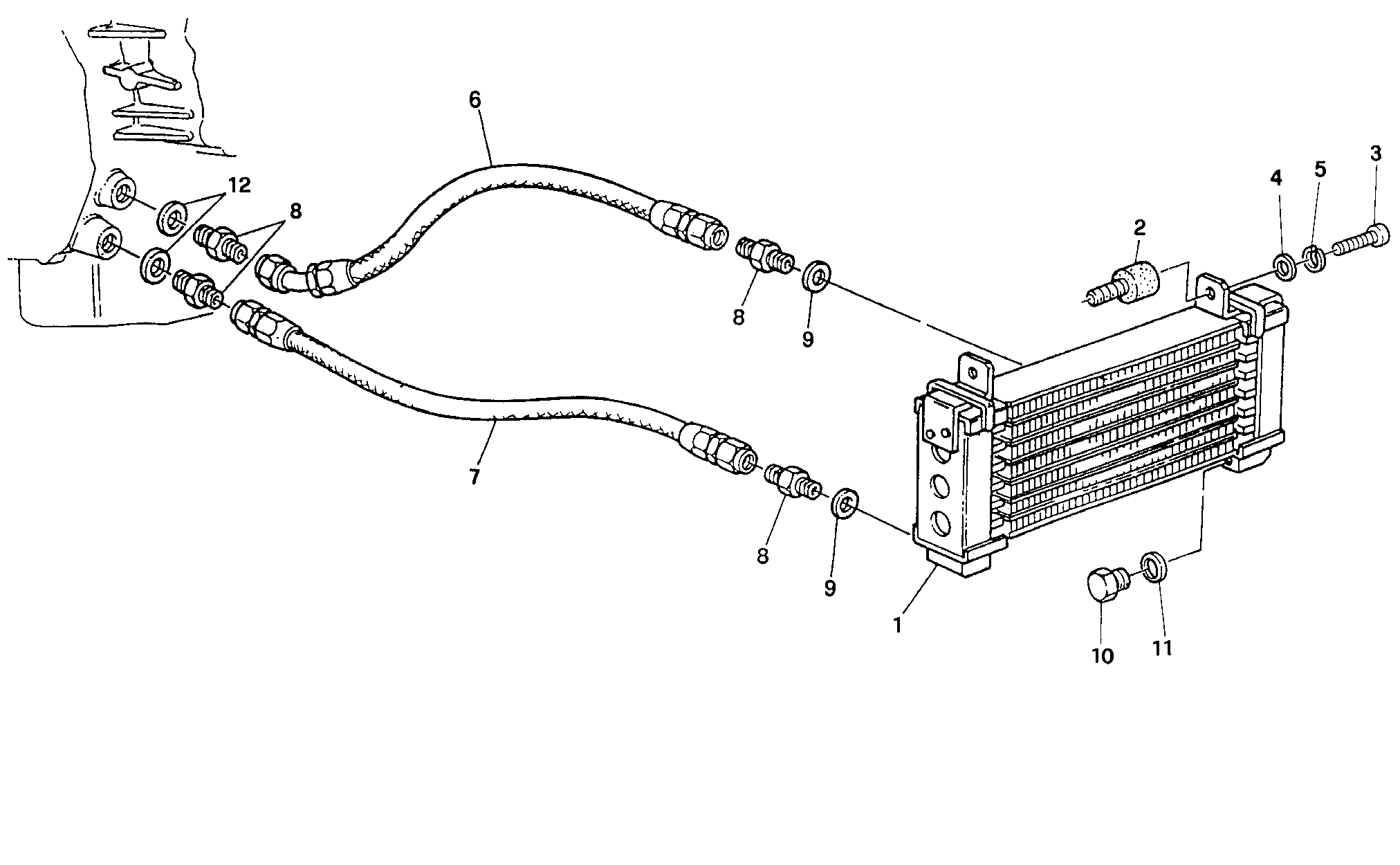

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840041A | Radiateur à huile | 1 |
| 2 | 70010111A | Silentbloc | 2 |
| 3 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 4 | 734406N01 | Rondelle | 2 |
| 5 | 734006N01 | Rondelle elastique | 2 |
| 6 | 87510161A | Tuyau de refoulement huile | 1 |
| 7 | 87510141A | Tuyau | 1 |
| 8 | 81510051A | Vis fixation tuyau huile M14X1.5 | 4 |
| 9 | 22020176A | Joint aluminium | 2 |
| 10 | 77910211A | Vis M8X1.00X12 | 1 |
| 11 | 015092280 | Joint 2 mm | 1 |
| 12 | 42020064A | Joint aluminium | 2 |
