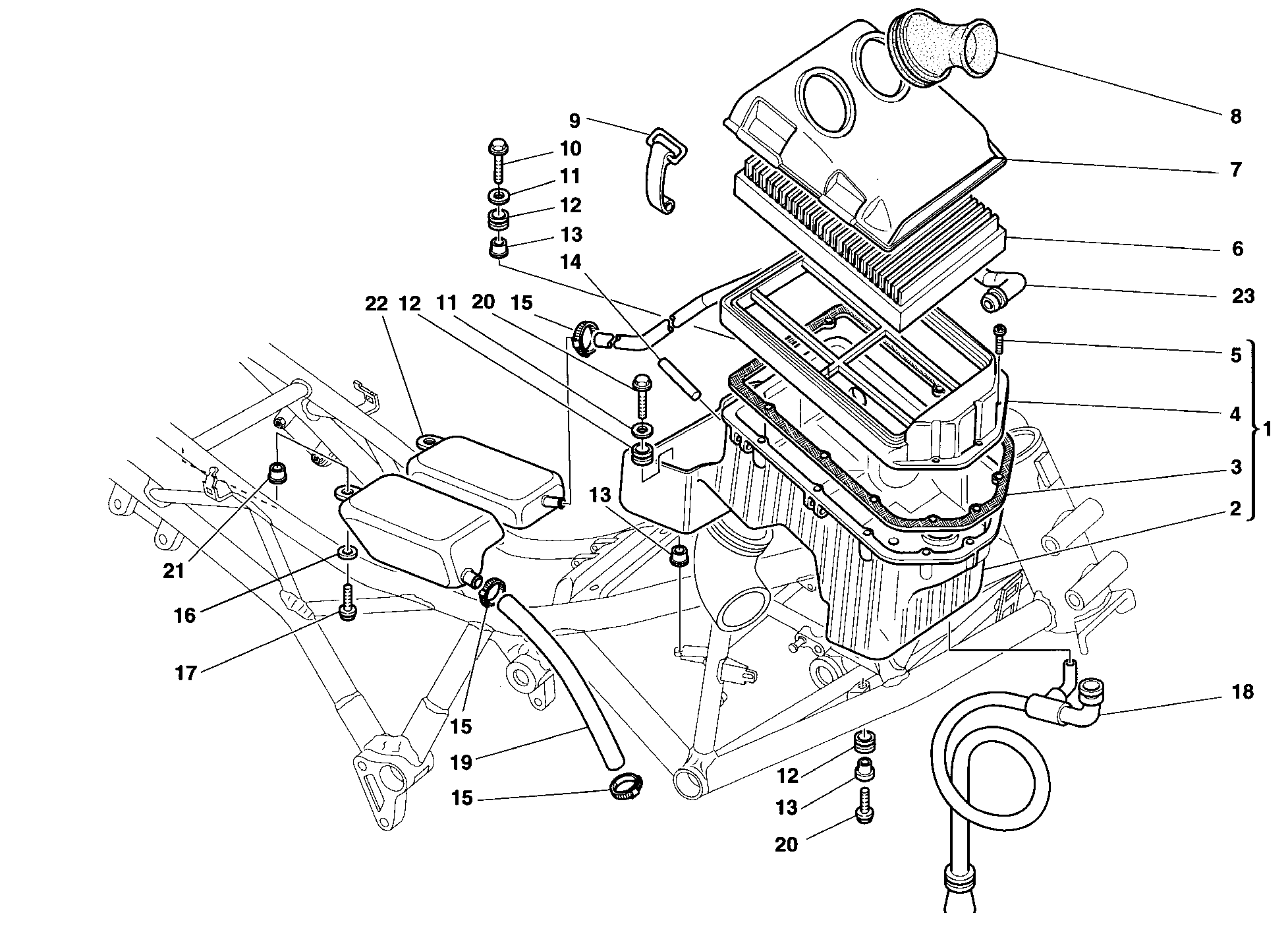

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44220411A | Boîte filtre à air | 1 |
| 2 | 44210421A | Demi-Boite inférieure | 1 |
| 3 | 78810271A | Joint | 1 |
| 4 | 44210072A | Demi-Boite supérieure | 1 |
| 5 | 77450021A | Vis taraud 3.9X25 | 12 |
| 6 | 42610091A | Filtre à air | 1 |
| 7 | 24610463A | Couvercle boîte filtre | 1 |
| 8 | 13510081A | Manchon | 2 |
| 9 | 76010031A | Crochet | 4 |
| 10 | 707006N01 | Vis M6X25 | 1 |
| 11 | 85250031A | Rondelle 6.4 mm | 2 |
| 12 | 000018048 | Joint en caoutchouc Anti-Vibration | 4 |
| 13 | 71311341A | Entretoise | 4 |
| 14 | 742231045 | Goupille elastique | 4 |
| 15 | 74140021A | Collier | 3 |
| 16 | 075549310 | Rondelle | 2 |
| 17 | 77156672B | Vis tceif M6X1,00X20 ch5 | 2 |
| 18 | 87720451A | Tuyau drainage | 1 |
| 19 | 87610473A | Tube D'Event | 1 |
| 20 | 77950011A | Vis | 3 |
| 21 | 71610511A | Entretoise | 2 |
| 22 | 58510082B | Réservoir event | 1 |
| 23 | 87610711A | Tube D'Event | 1 |
