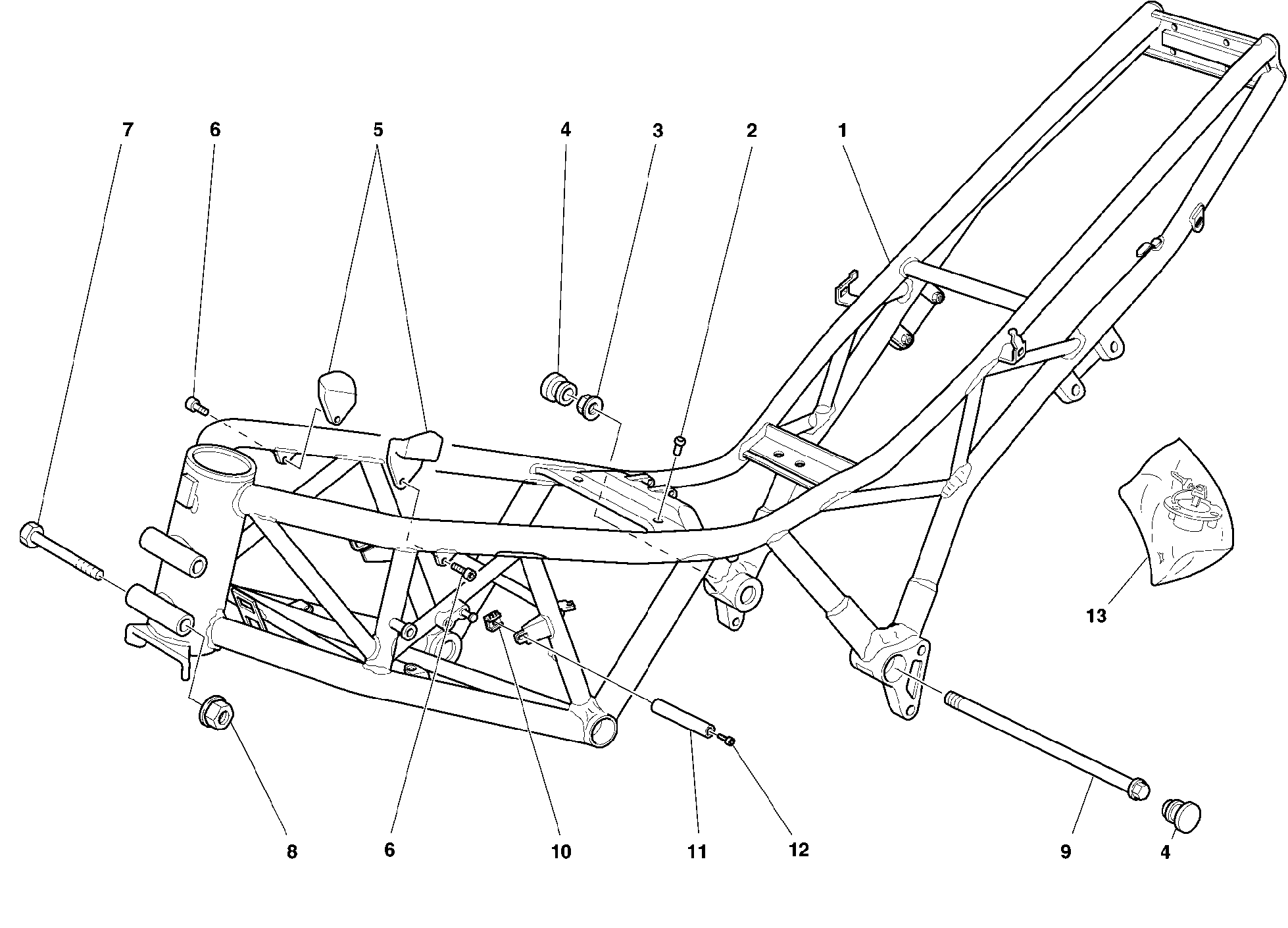

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010421A | Cadre | 1 |
| 2 | 76440041A | Passe-Cable | 1 |
| 3 | 729910FF1 | Écrou bride M10X1.25 | 2 |
| 4 | 87210261A | Bouchon 24 mm | 4 |
| 5 | 86610351A | Tampon | 2 |
| 6 | 77156632B | Vis M6X12 | 2 |
| 7 | 77250221A | Vis M8X55 | 2 |
| 8 | 729908FN1 | Ecrou | 2 |
| 9 | 77210011A | Vis support moteur | 2 |
| 10 | 096091130 | Ecrou | 2 |
| 11 | 68410272A | Colonne | 2 |
| 12 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 13 | 59820261A | Jeu serrure | 1 |
