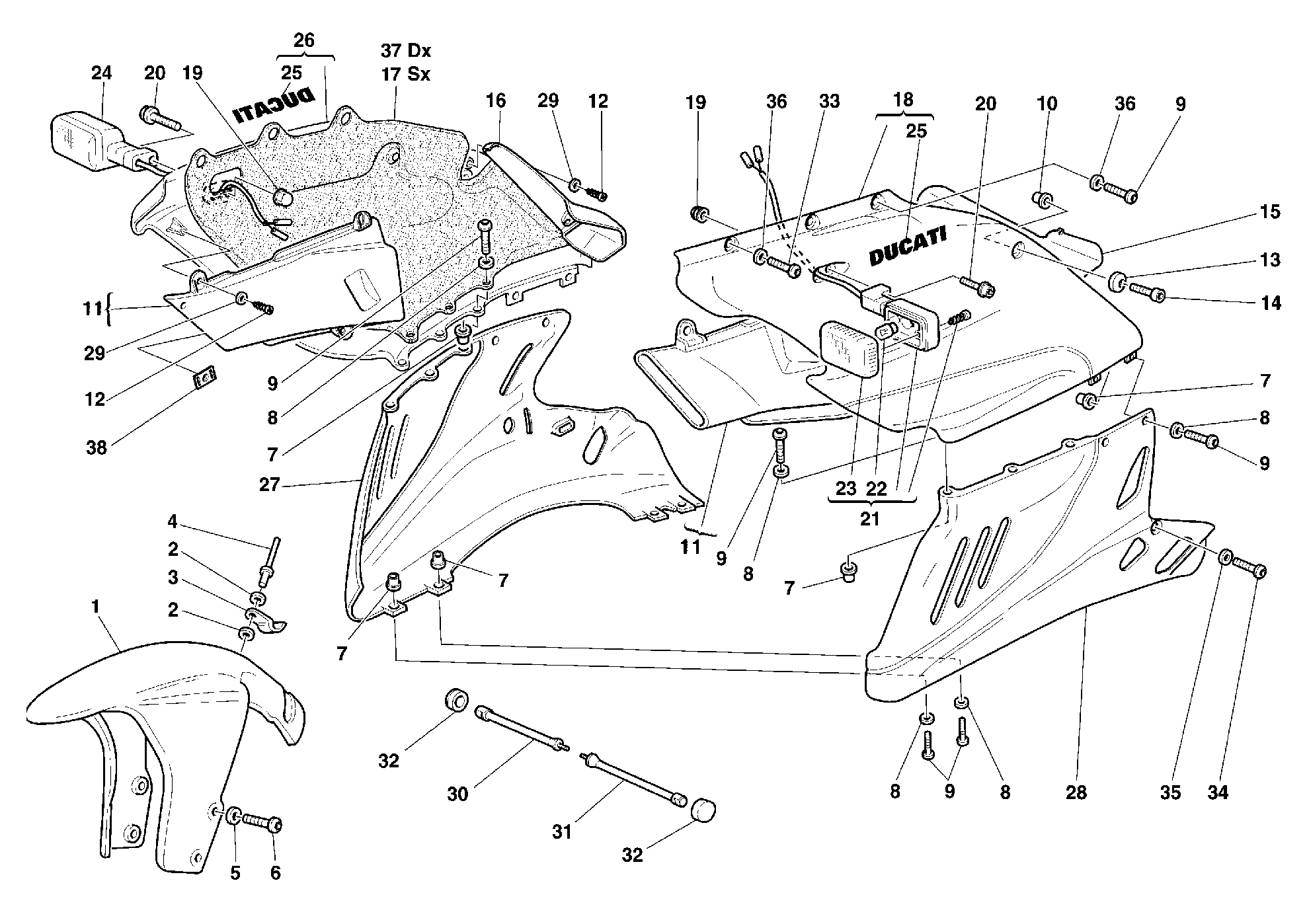

44 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 56410181A | Garde-Boue avant rouge | 1 |
| 1 | 56410181AB | Garde-Boue avant jaune | 1 |
| 2 | 85210751A | Rondelle | 2 |
| 3 | 85010031A | Agrafe | 1 |
| 4 | 73640131B | Rivet arrachage | 1 |
| 5 | 85610421A | Rondelle en nylon 6X12X0,5 | 4 |
| 6 | 77250241A | Vis M6X16 | 4 |
| 7 | 800063150 | Insertion filetée wellnut M5X0,8X16 | 18 |
| 8 | 800063161 | Rondelle en nylon 11X5.2X0,5 | 18 |
| 9 | 77510111A | Vis M5X18 | 22 |
| 10 | 036499020 | Insertion filetée wellnut M6 | 2 |
| 11 | 69923741A | Jeu deflect.air inf.Gche-Drt cote alternateur | 1 |
| 12 | 722370658 | Vis | 10 |
| 13 | 84110281A | Cuvette | 2 |
| 14 | 77950011A | Vis | 2 |
| 15 | 48410361A | Déflecteur air gauche | 1 |
| 16 | 48410351A | Déflecteur air droite | 1 |
| 17 | 48610531A | Panneau thermofuge gauche | 1 |
| 18 | 48010821AA | Demi-Carene supérieure gauche | 1 |
| 18 | 48010821AB | Demi-Carene supérieure gauche | 1 |
| 19 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 20 | 77156672B | Vis tceif M6X1,00X20 ch5 | 2 |
| 21 | 800074505 | Clignotant avant Gauche-Arriere droite | 1 |
| 22 | 800036726 | Ampoule 12V 10W Ba15S | 2 |
| 23 | 800074507 | Cabochon, clignotant | 2 |
| 24 | 800074504 | Clignotant avant Droite-Arriere gauche | 1 |
| 25 | 43510971AA | Embleme Ducati gris clair | 2 |
| 25 | 43510971AB | Emblema Ducati gris fonce | 2 |
| 26 | 48010811AA | Demi-Carene supérieur droite | 1 |
| 26 | 48010811AB | Demi-Carene supérieur droite | 1 |
| 27 | 48010831AA | Carene inférieure droite rouge | 1 |
| 27 | 48010831AB | Demi-Carene inférieure droite jaune | 1 |
| 28 | 48010841AA | Demi-Carene inférieur gauche | 1 |
| 28 | 48010841AB | Demi-Carene inférieur gauche | 1 |
| 29 | 85250021A | Rondelle 3.2X7X1 | 10 |
| 30 | 68410421A | Colonnette droit | 1 |
| 31 | 68410431A | Colonnette gauche | 1 |
| 32 | 000017847 | Manchon caoutchouc | 2 |
| 33 | 77510131A | Vis tbei 5X25 | 2 |
| 34 | 77510082A | Vis tbei 6X14 | 2 |
| 35 | 85610401A | Joint | 2 |
| 36 | 85640021A | Rondelle 5X9X0,5 | 6 |
| 37 | 48610521A | Panneau thermofuge droite | 1 |
| 38 | 85040391A | Fixation rapide | 2 |
