Pincez pour zoomer · touchez une pièce
15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

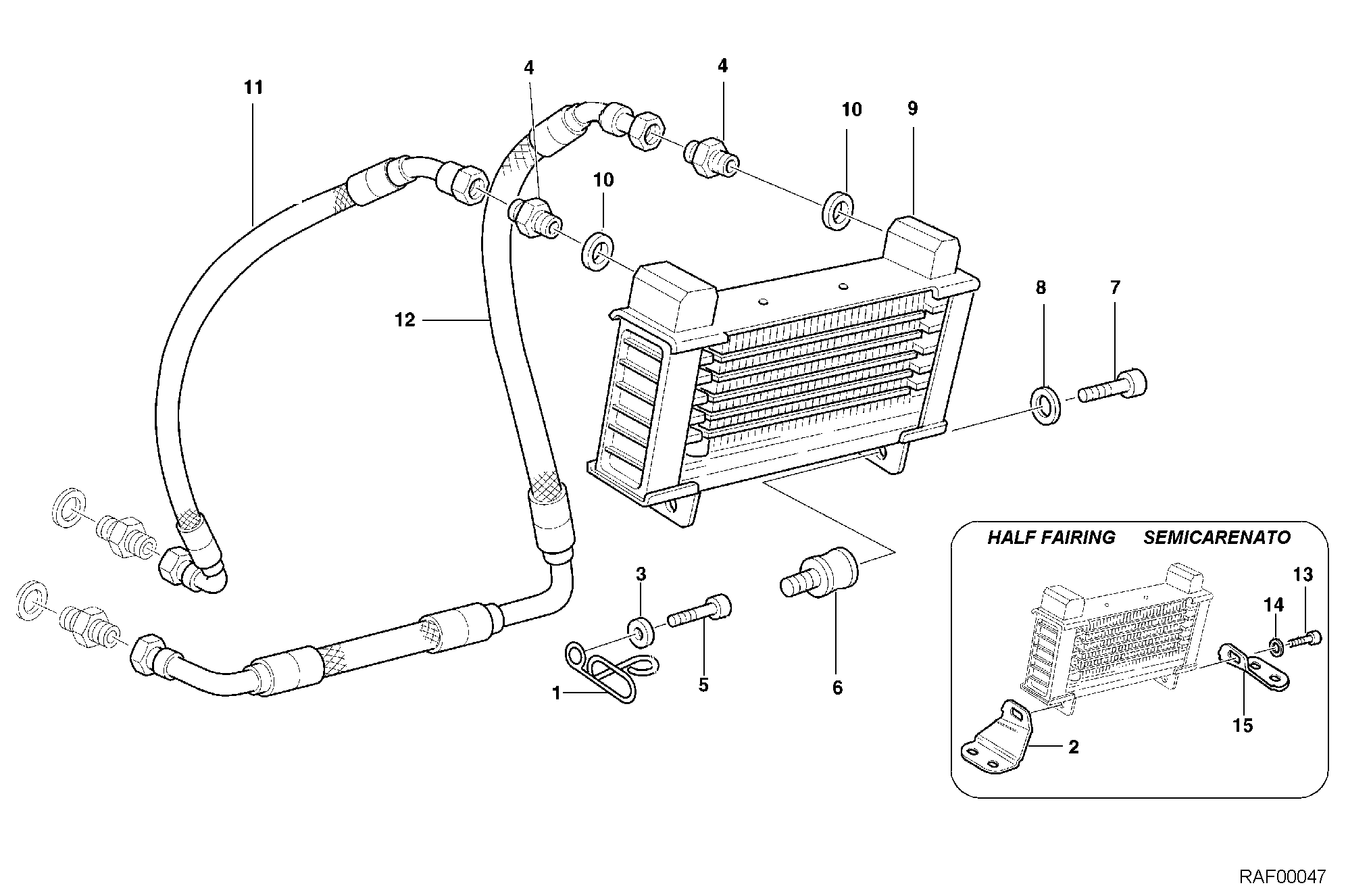

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911091A | Bague | 1 |
| 2 | 83011701A | Support radiateur droite | 1 |
| 3 | 734306N01 | Rondelle | 1 |
| 4 | 81510051A | Vis fixation tuyau huile M14X1.5 | 2 |
| 5 | 60N102511 | Vis tcei M6X1.00X30 | 1 |
| 6 | 70010111A | Silentbloc | 2 |
| 7 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 8 | 84110281A | Cuvette | 2 |
| 9 | 54840251A | Radiateur à huile | 1 |
| 10 | 22020176A | Joint aluminium | 2 |
| 11 | 87510252B | Tuyau de refoulement huile | 1 |
| 12 | 87510262B | Tuyau | 1 |
| 13 | 77950041A | Vis | 2 |
| 14 | 84110281A | Cuvette | 2 |
| 15 | 83011711A | Support radiateur gauche | 1 |
