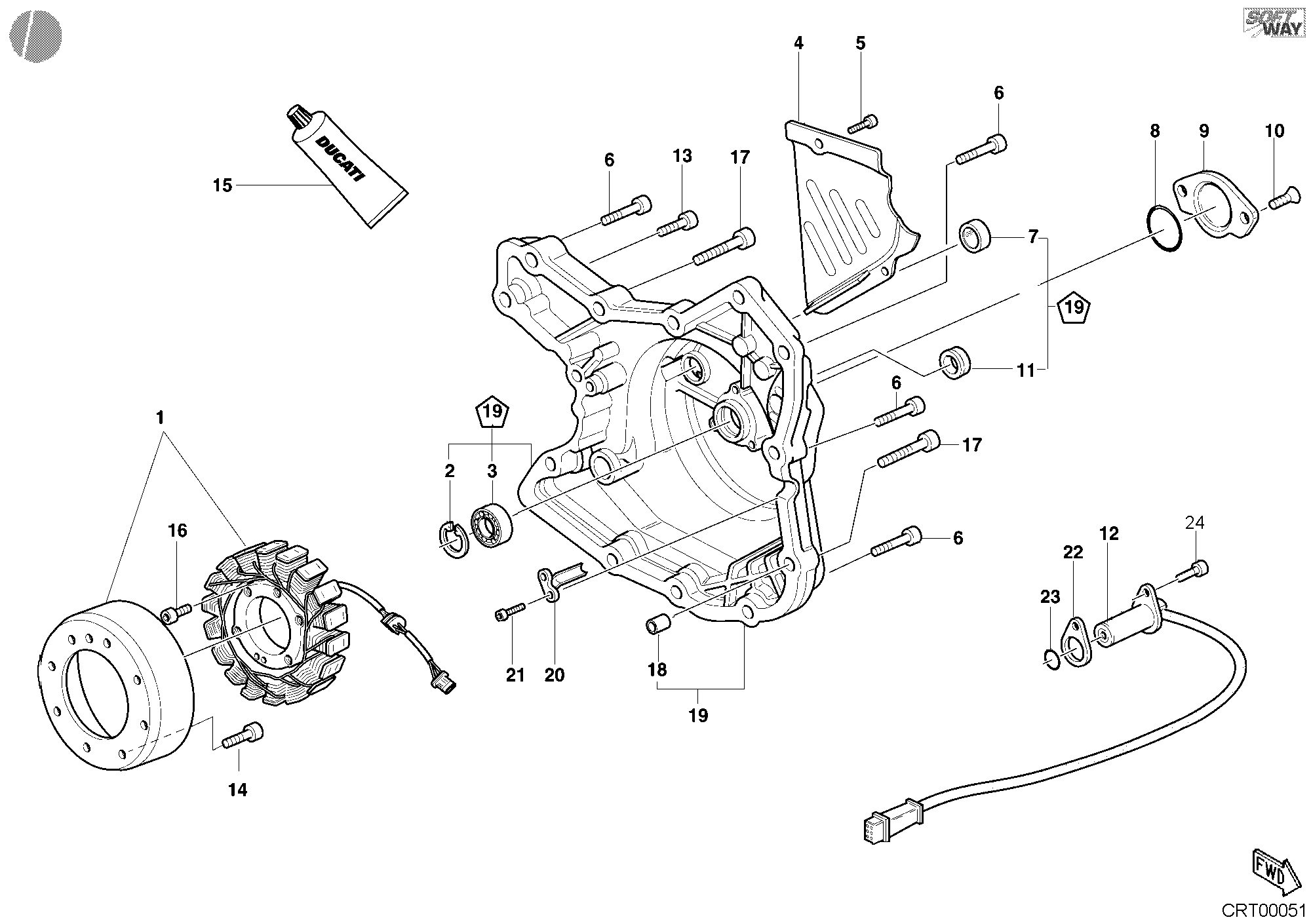

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440143B | Volant magnetique | 1 |
| 2 | 735033380 | Circlip | 1 |
| 3 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 4 | 24710831AE | Couvercle pignon chaîne | 1 |
| 5 | 77150642B | Vis tcei M6X1.00X14 | 2 |
| 6 | 60N102510 | Vis tête hexagonale creuse M6X25 | 9 |
| 7 | 25410011A | Hublot | 1 |
| 8 | 88640351A | Joint torique | 1 |
| 9 | 24710021BC | Couvercle | 1 |
| 10 | 77750492C | Vis | 2 |
| 11 | 937831524 | Bague D'Etancheite | 1 |
| 12 | 55240201A | Capteur phase et tours | 1 |
| 13 | 60N102509 | Vis tête hexagonale creuse M6X20 | 1 |
| 14 | 77940751A | Vis tcce M6X25 | 8 |
| 15 | 942470014 | Colle liquide | 1 |
| 16 | 77150732B | Vis M6X40 | 3 |
| 17 | 60N102511 | Vis tcei M6X1.00X30 | 2 |
| 18 | 040049240 | Goujon de référence | 2 |
| 19 | 24220452A | Couvercle générateur | 1 |
| 20 | 83011441A | Equerre | 1 |
| 21 | 77150402B | Vis M5X14 | 2 |
| 22 | 78810661AA | Joint 0,6 mm | 2 |
| 22 | 78810661AB | Joint 0,8 mm | 1 |
| 22 | 78810661AC | Joint 1.0 mm | 1 |
| 23 | 88640031A | Joint torique | 1 |
| 24 | 60N107335 | Vis tcei M6X1.00X16 | 1 |
