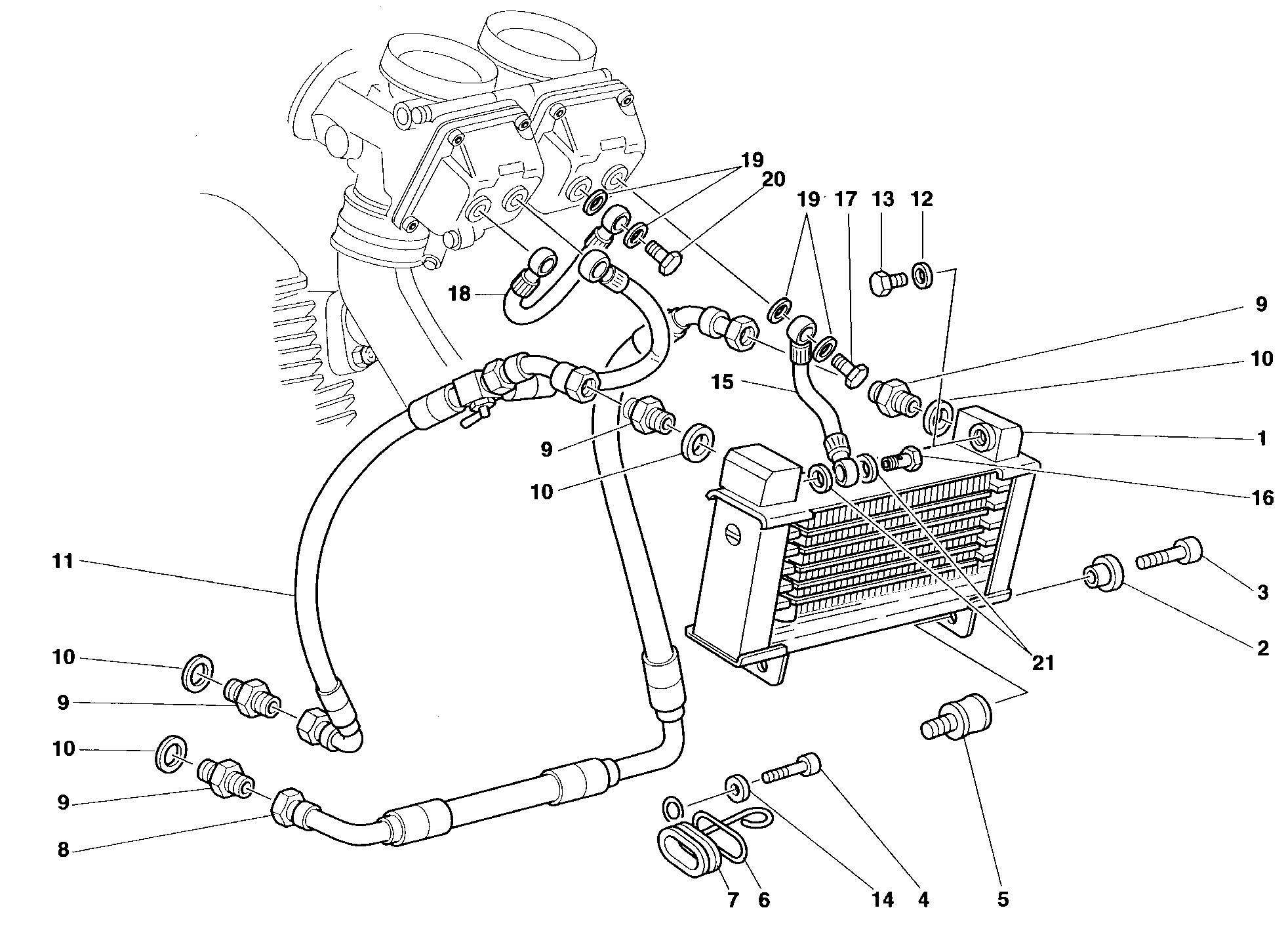

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840221A | Radiateur à huile | 1 |
| 2 | 84110011C | Cuvette | 2 |
| 3 | 707006N02 | Vis tête hexagonale creuse M6X10 | 2 |
| 4 | 60N102511 | Vis tcei M6X1.00X30 | 1 |
| 5 | 70010111A | Silentbloc | 2 |
| 6 | 82911091A | Bague | 1 |
| 7 | 079741090 | Passe-Cable | 1 |
| 8 | 87510261B | Tuyau | 1 |
| 9 | 81510051A | Vis fixation tuyau huile M14X1.5 | 2 |
| 10 | 22020176A | Joint aluminium | 2 |
| 11 | 87510161A | Tuyau de refoulement huile | 1 |
| 12 | 015092280 | Joint 2 mm | 1 |
| 13 | 77910211A | Vis M8X1.00X12 | 1 |
| 14 | 734306N01 | Rondelle | 1 |
| 15 | 93310122A | Tuyau huile | 1 |
| 16 | 77910111A | Vis fixation tuyau huile | 1 |
| 17 | 78110052A | Goulotte | 2 |
| 18 | 93310061A | Tuyau | 1 |
| 19 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 20 | 78110051A | Goulotte | 2 |
| 21 | 42020008A | Joint en cuivre 11X8.2X1 | 2 |
