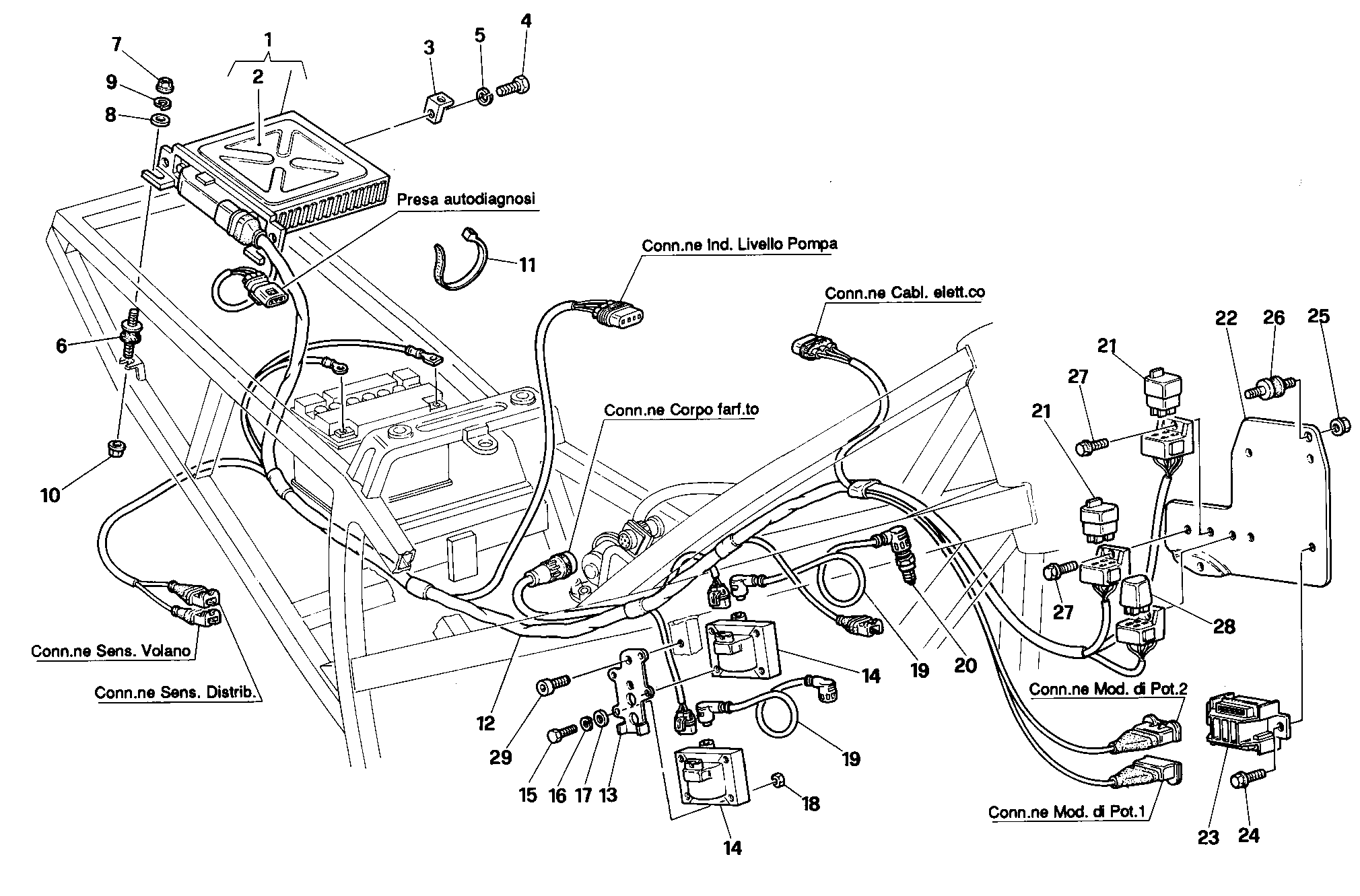

31 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28640041A | Centrale contrôle moteur | 1 |
| 1 | 28640081A | Centrale contrôle moteur | 1 |
| 2 | 54610241A | Eprom | 1 |
| 2 | 54610331A | Eprom | 1 |
| 3 | 82710081A | Plaquette | 1 |
| 4 | 706105210 | Vis M5X10 | 1 |
| 5 | 734005N01 | Rondelle elastique | 1 |
| 6 | 70010131A | Antivibration | 3 |
| 7 | 724306001 | Ecrou | 3 |
| 8 | 734306N01 | Rondelle | 3 |
| 9 | 734006N01 | Rondelle elastique | 3 |
| 10 | 75050011A | Écrou autobloquant M6 H5.5 | 3 |
| 11 | 069191030 | Collier | 45 |
| 12 | 51010161A | Câblage D'Injection | 1 |
| 13 | 54410081B | Plaque | 1 |
| 14 | 28540031A | Bobine D'Allumage | 2 |
| 15 | 77050272B | Vis | 4 |
| 16 | 734004N01 | Rondelle elastique | 4 |
| 17 | 85250011A | Rondelle | 4 |
| 18 | 74950011A | Ecrou | 4 |
| 19 | 67110031A | Cablage | 2 |
| 20 | 67040071A | Bougie champion Ra4Hc | 2 |
| 21 | 000067464 | Relais à fusibles | 2 |
| 22 | 54410061A | Plaque | 1 |
| 23 | 28740011A | Groupe puissance | 1 |
| 24 | 77250241A | Vis M6X16 | 2 |
| 25 | 729906FN1 | Écrou M6 | 3 |
| 26 | 70010041A | Silentbloc | 3 |
| 27 | 77250031A | Vis 5X10 | 3 |
| 28 | 53840011A | Intermitence | 1 |
| 29 | 60N102505 | Vis allen M6X12 | 2 |
