Pincez pour zoomer · touchez une pièce

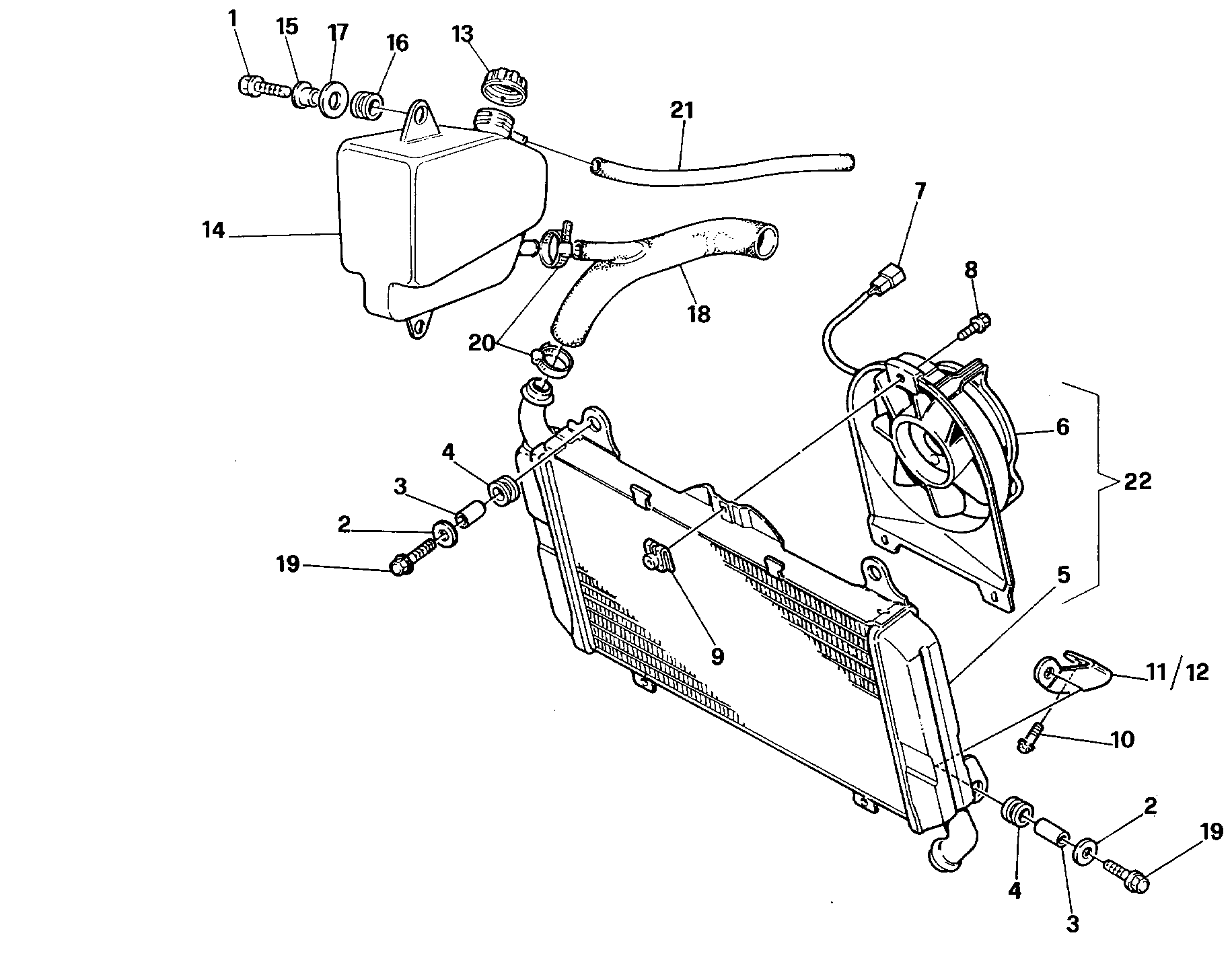

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77250011A | Vis M6X25 | 2 |
| 2 | 85240031A | Rondelle | 4 |
| 3 | 000041583 | Entretoise | 4 |
| 4 | 000041582 | Caoutchouc | 4 |
| 5 | 54840011A | Radiateur | 1 |
| 6 | 55040021A | Electro-Ventilateur | 1 |
| 7 | 38640031A | Connecteur | 1 |
| 8 | 77940031A | Vis | 3 |
| 9 | 724200004 | Ecrou | 3 |
| 10 | 77250021A | Vis | 2 |
| 11 | 83010111A | Bride droite | 1 |
| 12 | 83010121B | Bride gauche | 1 |
| 13 | 800053734 | Bouchon | 1 |
| 14 | 58510031A | Vase expansion | 1 |
| 15 | 037072030 | Douille | 2 |
| 16 | 037072020 | Silentbloc | 2 |
| 17 | 067059010 | Rondelle butée | 2 |
| 18 | 80010091A | Manchon | 1 |
| 19 | 77250101A | Vis | 4 |
| 20 | 74140271A | Collier | 2 |
| 21 | 80010161A | Tube D'Event | 1 |
| 22 | 54810051A | Radiateur D'Eau avec electrorotor | 1 |
