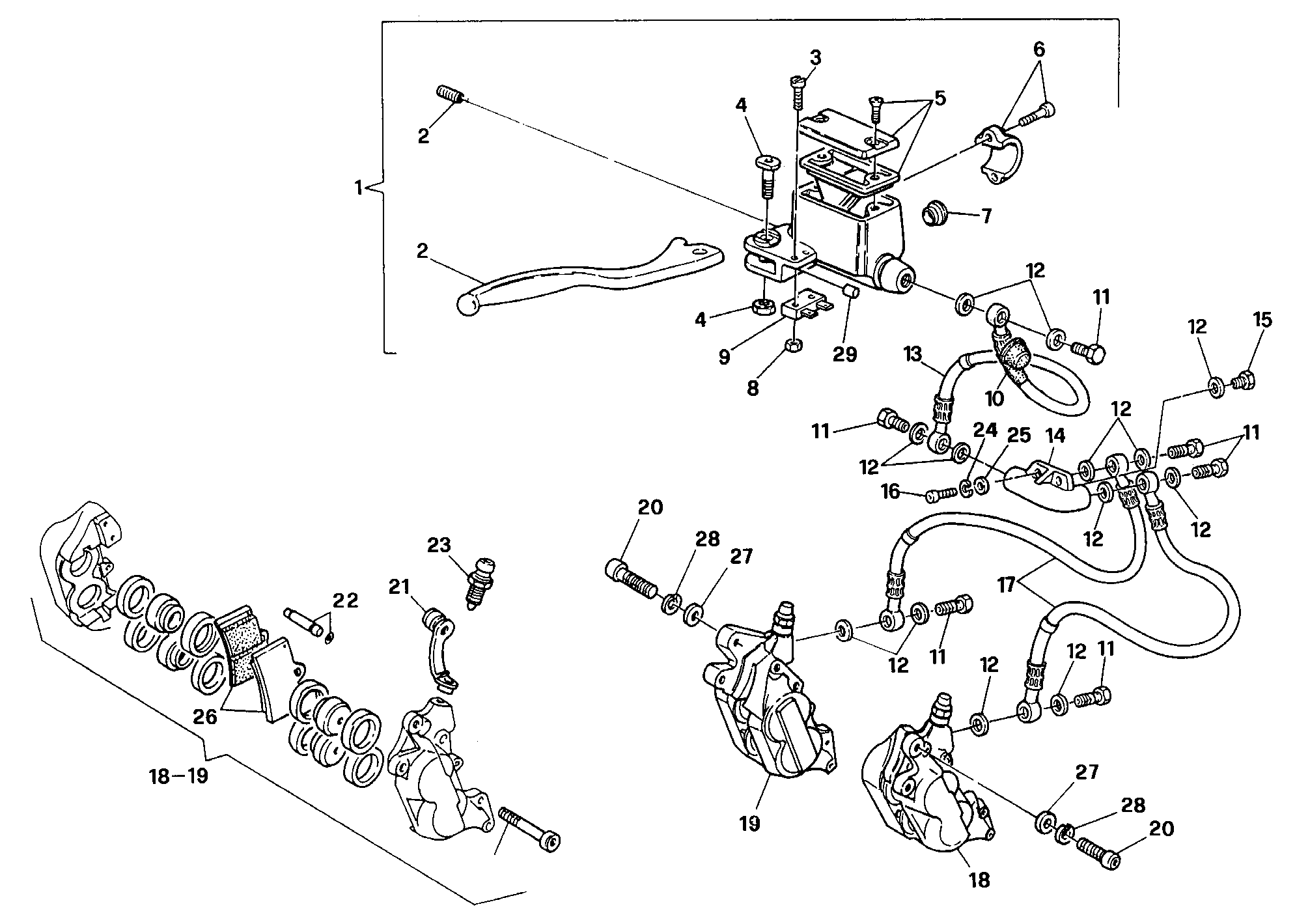

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 62440072A | Pompe frein avant | 1 |
| 2 | 62610021A | Levier | 1 |
| 3 | 77653072A | Vis | 2 |
| 4 | 000046664 | Pivot levier frein | 1 |
| 5 | 000046665 | Couvercle pompe huile | 1 |
| 6 | 62640011A | Cavalier | 1 |
| 8 | 724650214 | Ecrou | 2 |
| 9 | 53940041A | Micro interrupteur stop | 1 |
| 10 | 067054190 | Capuchon | 1 |
| 11 | 78140011A | Vis fixation tuyau huile | 6 |
| 12 | 85250241A | Rondelle 10X14X1 | 13 |
| 13 | 61840181A | Tube Pompe/Deviateur | 1 |
| 14 | 079654174 | Raccord | 1 |
| 15 | 78050012A | Bouchon filetée M10X1 | 1 |
| 16 | 77110518B | Vis tcei M6X25 | 2 |
| 17 | 61840191B | Tuyau | 2 |
| 18 | 61040094A | Étrier frein avant gauche | 1 |
| 19 | 61040104A | Étrier frein avant droite | 1 |
| 20 | 77151568B | Vis M10X30 | 4 |
| 21 | 61240052A | Pare-Poussiere | 2 |
| 22 | 61240061A | Pivot | 2 |
| 23 | 61240071A | Soupape R niflard | 2 |
| 24 | 85310031A | Rondelle elastique 6 mm | 2 |
| 25 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 26 | 61340041A | Jeu plaquettes frein avant | 2 |
| 27 | 734117101 | Rondelle | 4 |
| 28 | 85350071A | Rondelle elastique | 4 |
| 29 | 19540021A | Tampon caoutchouc | 1 |
