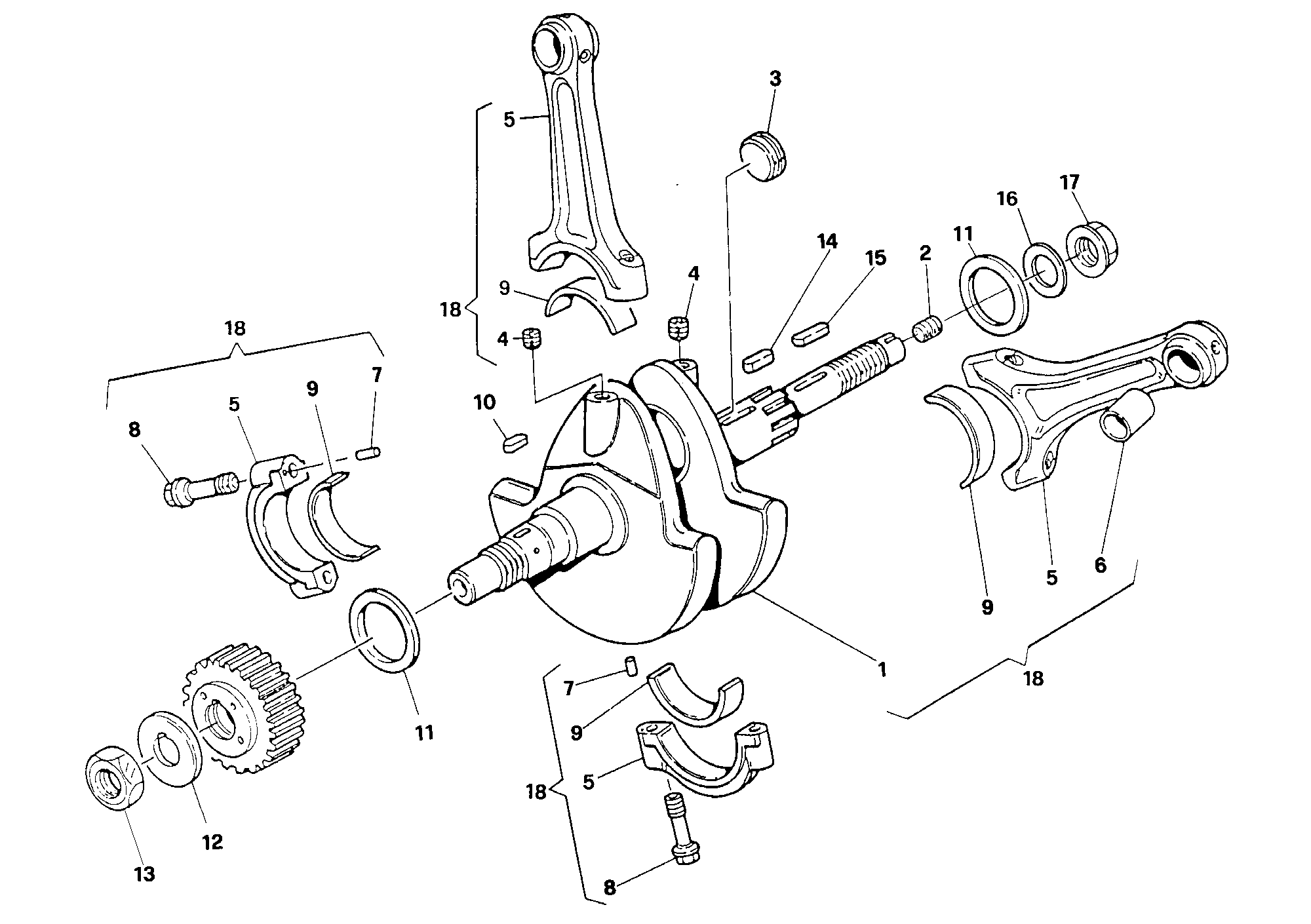

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14620021B | Vilebrequin | 1 |
| 2 | 77911091A | Vis sans tête filetée | 1 |
| 3 | 89510041A | Bouchon fileté | 1 |
| 4 | 77911091A | Vis sans tête filetée | 2 |
| 5 | 15820022A | Jeu de bielles | 1 |
| 6 | 71110071A | Roulement bielle | 1 |
| 7 | 742240570 | Goupille 2.5X10 sw | 2 |
| 8 | 77910072A | Vis, chapeau bielle | 2 |
| 9 | 11210011A | Demi-Roulement normal | 4 |
| 9 | 11210011AB | Demi-Roulement diminue | 1 |
| 9 | 11210011AC | Demi-Roulement diminue | 1 |
| 10 | 061947050 | Clé woodruff | 1 |
| 11 | 075547050 | Rondelle de butée 36.5X48 | 1 |
| 11 | 85211001A | Rondelle butée | 1 |
| 11 | 85211011A | Rondelle butée | 1 |
| 12 | 061947030 | Rondelle blocage | 1 |
| 13 | 066047040 | Écrou M22X1X8 | 1 |
| 14 | 741010770 | Clé 4X4X10 uni 6604 | 1 |
| 15 | 075929190 | Clé woodruff | 1 |
| 16 | 79950012A | Belleville | 1 |
| 17 | 74810131A | Ecrou | 1 |
| 18 | 14520021C | Vilebrequin | 1 |
