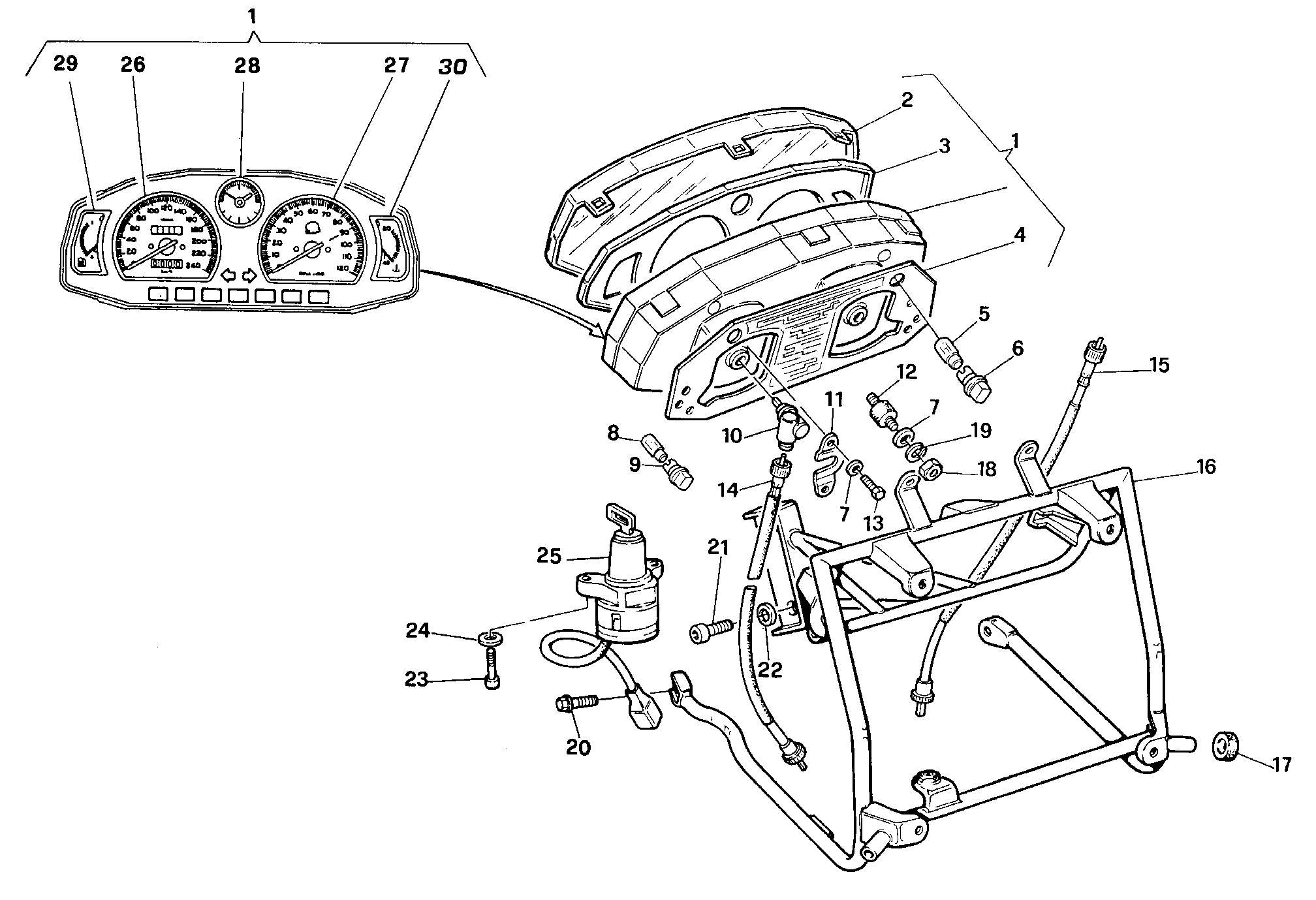

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 40020021A | Tableau de bord complet | 1 |
| 2 | 037033620 | Protection | 1 |
| 3 | 037033625 | Panneau instruments | 1 |
| 4 | 037033650 | Circuit imprime | 1 |
| 5 | 037033645 | Lampe 2W | 2 |
| 6 | 037033641 | Porte ampoule | 2 |
| 7 | 85250011A | Rondelle | 4 |
| 8 | 800020602 | Ampoule 12V 1.2W T5 | 9 |
| 9 | 037033640 | Porte ampoule | 9 |
| 10 | 000043141 | Renvoi | 2 |
| 11 | 000043142 | Plaquette | 2 |
| 12 | 037033630 | Joint en caoutchouc Anti-Vibration | 3 |
| 13 | 040446065 | Vis M4X12 | 4 |
| 14 | 40310011A | Câble Compteur-Km | 1 |
| 15 | 037038720 | Câble Compte-Tours | 1 |
| 16 | 47010121A | Cadre av. | 1 |
| 17 | 000017847 | Manchon caoutchouc | 2 |
| 18 | 724304001 | Ecrou | 3 |
| 19 | 734630449 | Rosette | 3 |
| 20 | 77250021A | Vis | 2 |
| 21 | 60N107350 | Vis tcei M8X1.25X16 | 2 |
| 22 | 734008N01 | Rondelle elastique | 2 |
| 23 | 77940011A | Vis | 2 |
| 24 | 734008N01 | Rondelle elastique | 2 |
| 25 | 65240011A | Commutateur À clé | 1 |
| 25 | 65240031A | Commutateur À clé | 1 |
| 26 | 40140041A | Compteur-Km. | 1 |
| 26 | 40140061A | Compteur-Km. | 1 |
| 27 | 40240051A | Compte tours | 1 |
| 28 | 40440041A | Montre | 1 |
| 29 | 40440051A | Jauge niveau essence | 1 |
| 30 | 40440021A | Thermometre eau | 1 |
