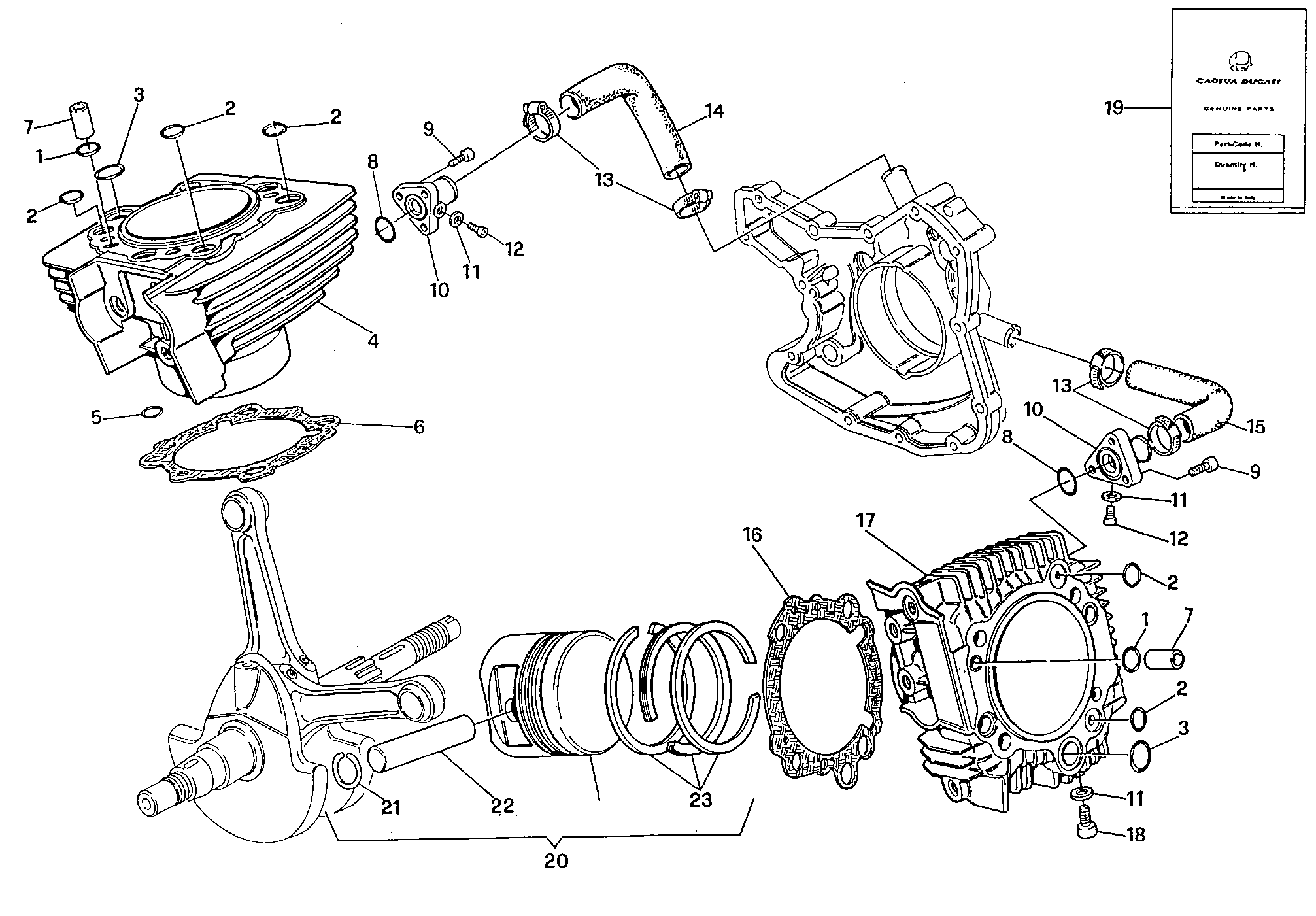

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 040017030 | Joint torique 2031 | 2 |
| 2 | 46320196A | Joint torique 115 11.62X2.62Mm | 5 |
| 3 | 938233081 | Joint gaco 'o' | 2 |
| 4 | 12020121A | Groupe cylindre Vertical-Piston | 1 |
| 4 | 12510021A | Cylindre vertical | 1 |
| 5 | 938232037 | Joint torique | 1 |
| 6 | 78610391A | Joint base cylindre | 1 |
| 7 | 075517125 | Douille | 2 |
| 8 | 938232087 | Joint torique | 2 |
| 9 | 60N107335 | Vis tcei M6X1.00X16 | 6 |
| 10 | 81410021A | Raccord entree eau auxcylindres | 2 |
| 11 | 42020007A | Joint en cuivre | 2 |
| 12 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 13 | 74140021A | Collier | 4 |
| 14 | 80010131A | Manchon entree eau cylindre vertical | 1 |
| 15 | 80010141A | Manchon entree eau cylindrehorizontal | 1 |
| 16 | 78610471A | Joint base cylindre | 1 |
| 17 | 12020131A | Groupe cylindre horizontal- piston | 1 |
| 17 | 12510031A | Cylindre horizontal | 1 |
| 18 | 707006208 | Vis M6X8 | 1 |
| 19 | 79120031A | Jeu joints Cylindre-Culasse | 1 |
| 20 | 12220081A | Piston complet | 2 |
| 21 | 12110061A | Bague elastique Bloque-Axe | 4 |
| 22 | 12110051A | Axe de piston | 2 |
| 23 | 12120141A | Jeu segments | 2 |
