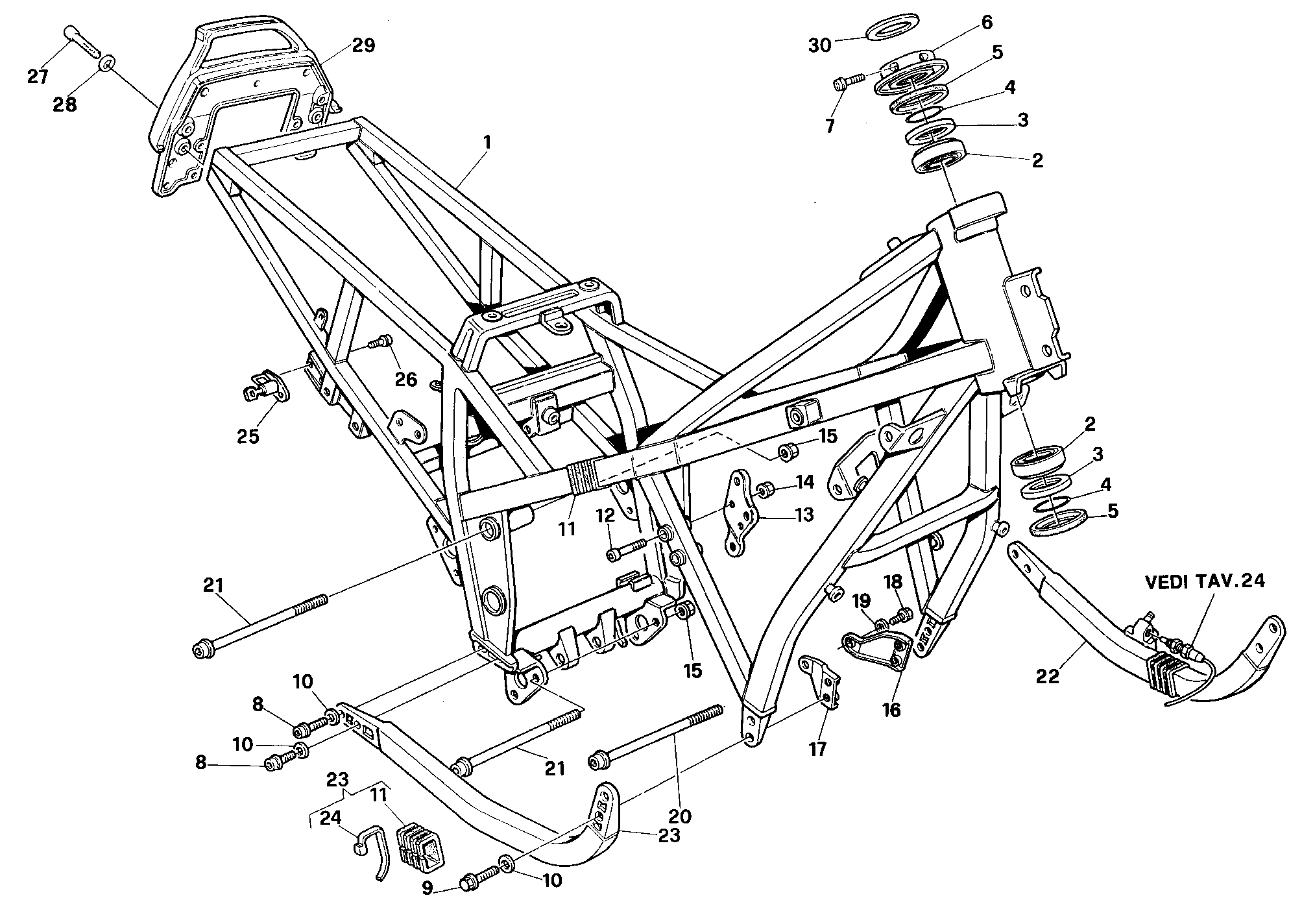

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010112A | Cadre | 1 |
| 2 | 762604606 | Roulement | 2 |
| 3 | 037037020 | Entretoise | 2 |
| 4 | 46320046A | O ring | 2 |
| 5 | 937817081 | Bague étanchéité | 2 |
| 6 | 037037030 | Embout | 1 |
| 7 | 77950011A | Vis | 1 |
| 8 | 707310425 | Vis | 4 |
| 9 | 707310435 | Vis | 4 |
| 10 | 734310N01 | Rondelle | 8 |
| 11 | 037083020 | Tampon | 4 |
| 12 | 77152322B | Vis | 2 |
| 13 | 82710281A | Plaquette droite | 1 |
| 14 | 729908FN1 | Ecrou | 2 |
| 15 | 729910FF1 | Écrou bride M10X1.25 | 3 |
| 16 | 037091030 | Plaquette gauche | 1 |
| 17 | 037091050 | Plaquette droite | 1 |
| 18 | 77250111A | Vis | 2 |
| 19 | 732710001 | Rondelle | 2 |
| 20 | 77910121A | Vis | 2 |
| 21 | 037091080 | Tirant | 1 |
| 22 | 037091245 | Partie cadre G. | 1 |
| 23 | 037091240 | Partie cadre D. | 1 |
| 24 | 069191030 | Collier | 2 |
| 25 | 59840011A | Serrure casque | 1 |
| 25 | 59840081A | Serrure casque | 1 |
| 26 | 60N102504 | Vis tcei M6X1.00X10 | 1 |
| 27 | 60N102509 | Vis tête hexagonale creuse M6X20 | 4 |
| 28 | 734006N01 | Rondelle elastique | 4 |
| 29 | 80610011A | Poignee | 1 |
| 29 | 80610011AB | Poignee | 1 |
| 30 | 71310731A | Entretoise | 1 |
