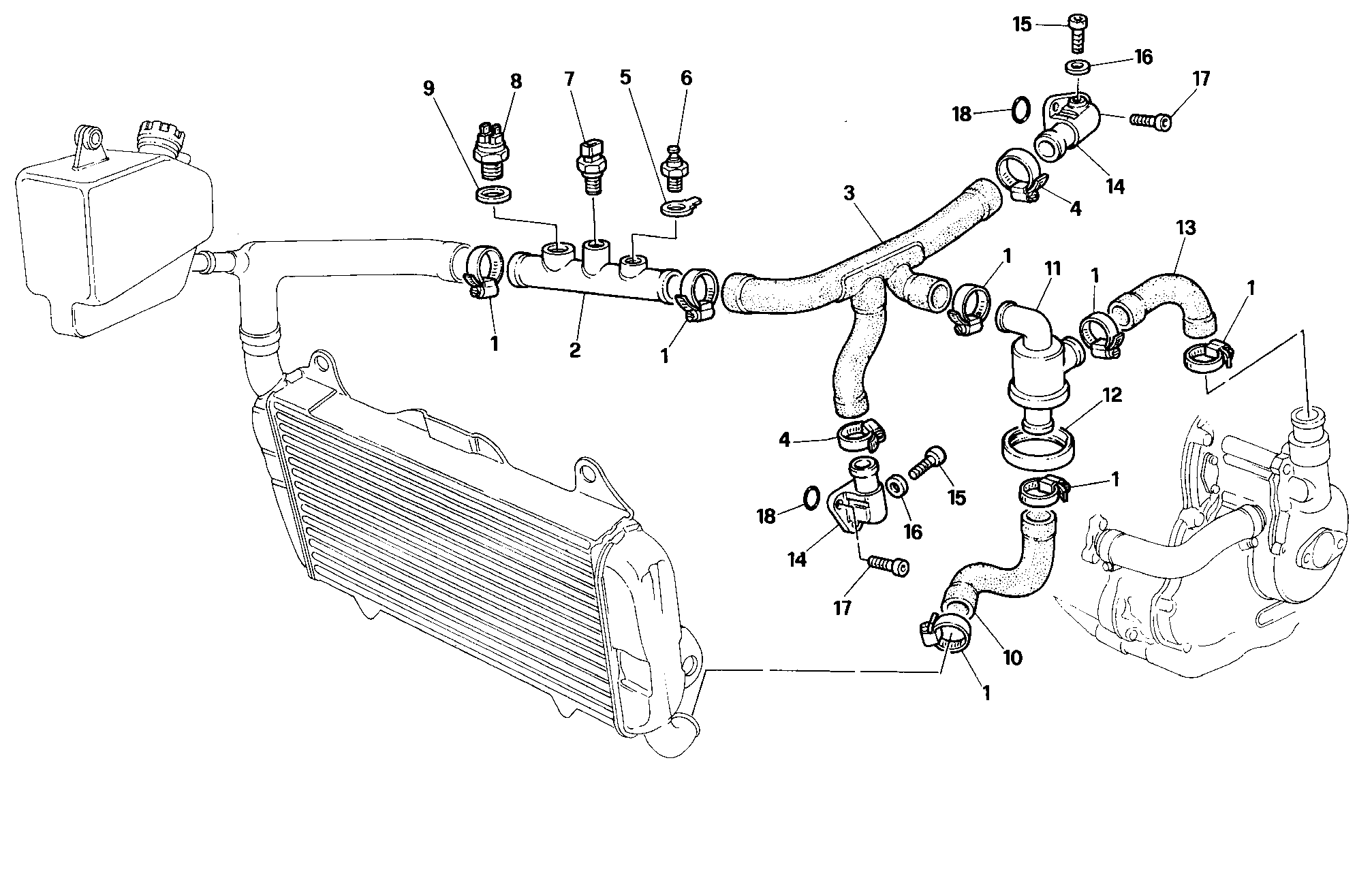

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74140271A | Collier | 2 |
| 2 | 87710081A | Tuyau | 1 |
| 3 | 80010191A | Manchon | 1 |
| 4 | 74140021A | Collier | 2 |
| 5 | 51240011A | Prise pour faston du cablede masse | 1 |
| 6 | 037093180 | Thermistor | 1 |
| 7 | 700010001 | Capteur température eau | 1 |
| 8 | 55240013A | Thermocontact | 1 |
| 9 | 22032083A | Joint aluminium | 1 |
| 10 | 80010051C | Manchon | 1 |
| 11 | 55340021A | Thermostate | 1 |
| 12 | 88110111A | Anneau de prot. thermostat | 1 |
| 13 | 80010011B | Manchon | 1 |
| 14 | 81410032B | Raccord sortie eau | 2 |
| 15 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 16 | 42020007A | Joint en cuivre | 2 |
| 17 | 60N107335 | Vis tcei M6X1.00X16 | 6 |
| 18 | 938232087 | Joint torique | 2 |
