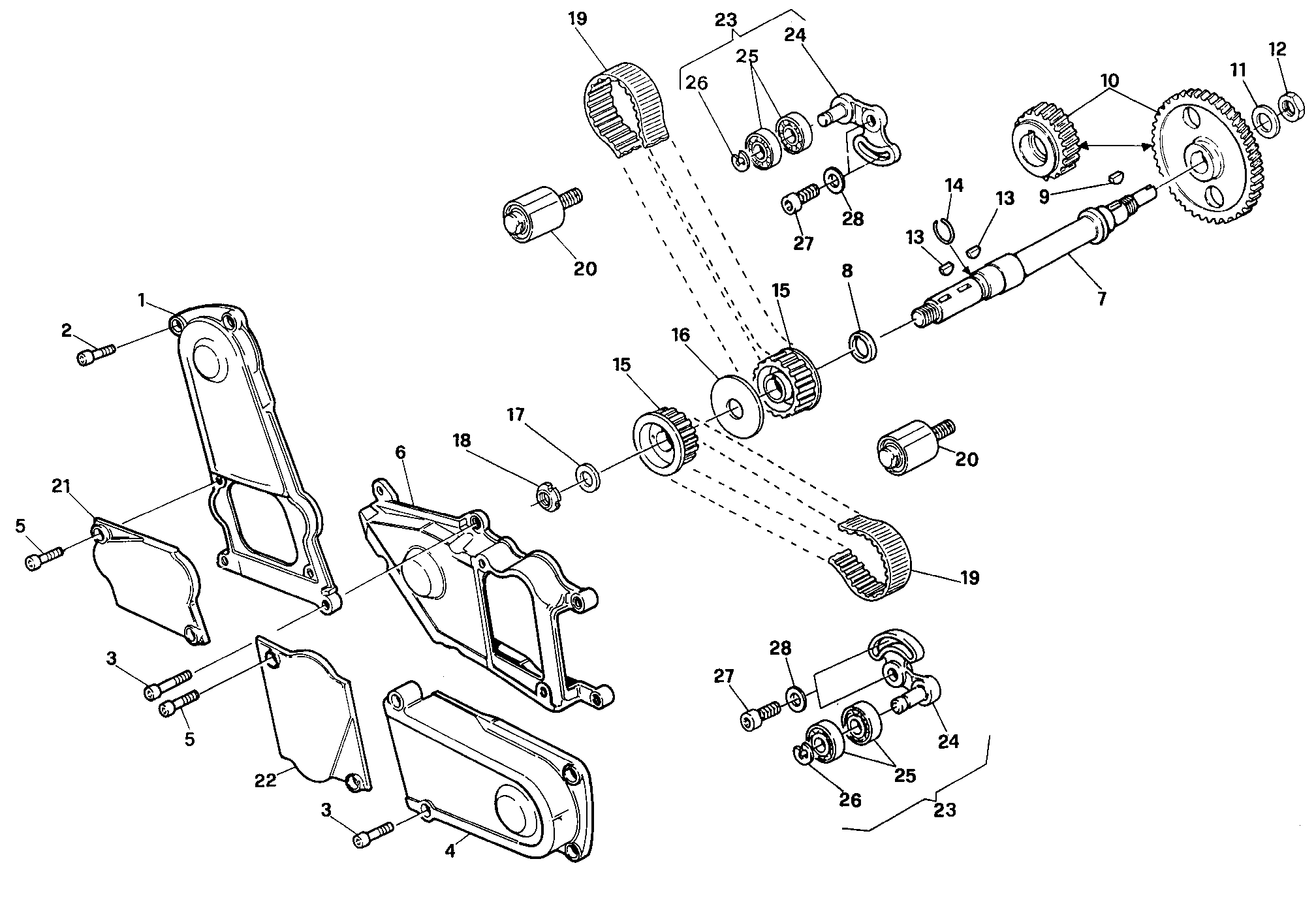

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24510071A | Couvercle courroie distribution vertical | 1 |
| 2 | 60N102505 | Vis allen M6X12 | 4 |
| 3 | 60N102509 | Vis tête hexagonale creuse M6X20 | 4 |
| 4 | 24510081A | Couvercle courroie distribution horizont | 1 |
| 5 | 77150402B | Vis M5X14 | 4 |
| 6 | 24510061A | Couvercle central | 1 |
| 7 | 14710011A | Arbre renvoi distribution | 1 |
| 8 | 71310181A | Entretoise | 1 |
| 9 | 075529025 | Clé woodruff | 1 |
| 10 | 17120011A | Engranages distribution | 1 |
| 11 | 040029040 | Rondelle blocage | 1 |
| 12 | 012440060 | Écrou M14X1,00X7 | 1 |
| 13 | 741721008 | Clé woodruff 4X5 | 2 |
| 14 | 88210031A | Bague elastique arrêt | 1 |
| 15 | 25510011B | Poulie distribution | 2 |
| 16 | 85610021A | Rondelle de butée 2 mm | 1 |
| 17 | 079769040 | Rondelle 15.2X24X1 | 1 |
| 18 | 729441542 | Embout elastique | 1 |
| 19 | 73740021A | Courroie dentee commande distribution | 2 |
| 20 | 037029350 | Groupe tendeur fixe | 2 |
| 21 | 24510091A | Couvercle tendeur vertical | 1 |
| 22 | 24510101A | Couvercle tendeur horizontal | 1 |
| 23 | 45120011A | Tendeur complet mobile | 2 |
| 24 | 45110051A | Tendeur nu | 2 |
| 25 | 751661238 | Roulement | 4 |
| 26 | 021407350 | Bague benzing 8Mm din 6799 | 2 |
| 27 | 77151222B | Vis M8X18 | 4 |
| 28 | 46230037A | Rondelle | 4 |
