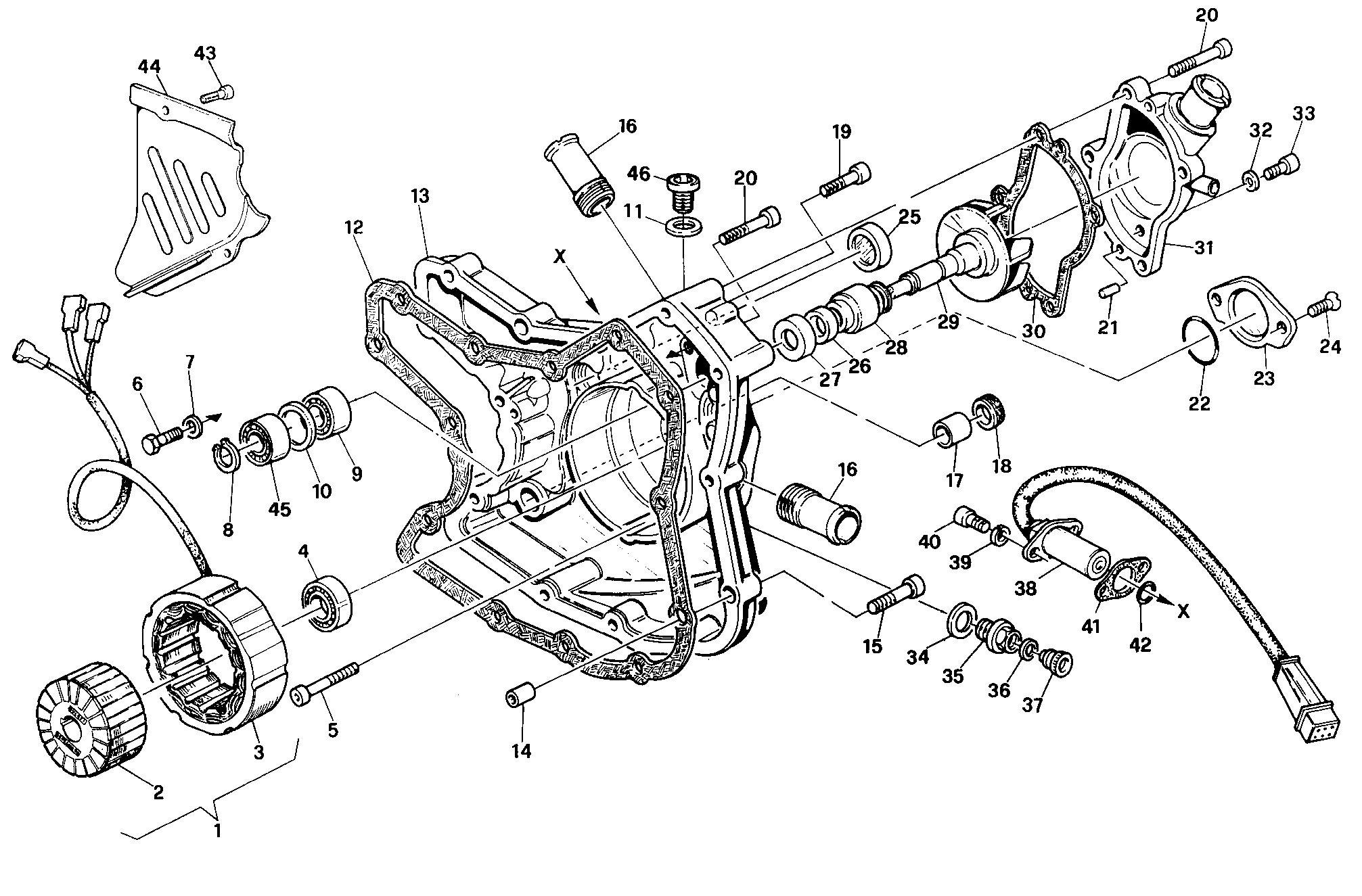

49 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440122A | Alternateur | 1 |
| 2 | 26540011A | Rotor volant magnetique | 1 |
| 3 | 26540051A | Stator | 1 |
| 4 | 751101747 | Roulement 17Bc10X3 uni 4259 | 1 |
| 5 | 77150732B | Vis M6X40 | 2 |
| 6 | 60N101079 | Vis te M6X1.00X16 | 2 |
| 7 | 46230038A | Rondelle | 2 |
| 8 | 735001237 | Circlip | 1 |
| 9 | 70250021A | Roulement | 1 |
| 10 | 71310451A | Entretoise | 1 |
| 11 | 42020062A | Joint aluminium | 1 |
| 12 | 942470014 | Colle liquide | 1 |
| 13 | 24220071A | Couvercle alternateur complet | 1 |
| 14 | 040049240 | Goujon de référence | 1 |
| 15 | 60N102511 | Vis tcei M6X1.00X30 | 3 |
| 16 | 66810012A | Goulotte pompe eau | 2 |
| 17 | 774993421 | Douille | 1 |
| 18 | 937831524 | Bague D'Etancheite | 1 |
| 19 | 60N102510 | Vis tête hexagonale creuse M6X25 | 8 |
| 20 | 60N102509 | Vis tête hexagonale creuse M6X20 | 6 |
| 21 | 001152010 | Goujon de référence | 2 |
| 22 | 938232131 | Joint torique 2031 | 1 |
| 23 | 24710021B | Carter | 1 |
| 23 | 24710021BA | Couvercle | 1 |
| 24 | 77750492C | Vis | 2 |
| 25 | 25410011A | Hublot | 1 |
| 26 | 93050021A | Contre-Face | 1 |
| 27 | 71310831A | Entretoise | 1 |
| 28 | 93050011A | Tenue mecanique | 1 |
| 29 | 25120011A | Couronne mobile pompe eau | 1 |
| 30 | 78810063A | Joint | 1 |
| 31 | 24710091A | Couvercle pompe eau | 1 |
| 32 | 42020007A | Joint en cuivre | 1 |
| 33 | 60N102504 | Vis tcei M6X1.00X10 | 1 |
| 34 | 22032083A | Joint aluminium | 1 |
| 35 | 067046050 | Embout Passe-Cable | 1 |
| 36 | 067046030 | Passe-Cable | 1 |
| 37 | 067046040 | Bouchon | 1 |
| 38 | 55240051A | Capteur | 2 |
| 39 | 734005N01 | Rondelle elastique | 4 |
| 40 | 706205212 | Vis M5X12 | 4 |
| 41 | 78810031B | Joint | 2 |
| 41 | 78810121A | Joint | 2 |
| 41 | 78810131A | Joint | 2 |
| 42 | 938232056 | Joint torique 14.00X1,78 | 2 |
| 43 | 60N107335 | Vis tcei M6X1.00X16 | 2 |
| 44 | 24710831A | Couvercle pignon chaîne | 1 |
| 45 | 751202374 | Roulement | 1 |
| 46 | 77910261A | Vis | 1 |
