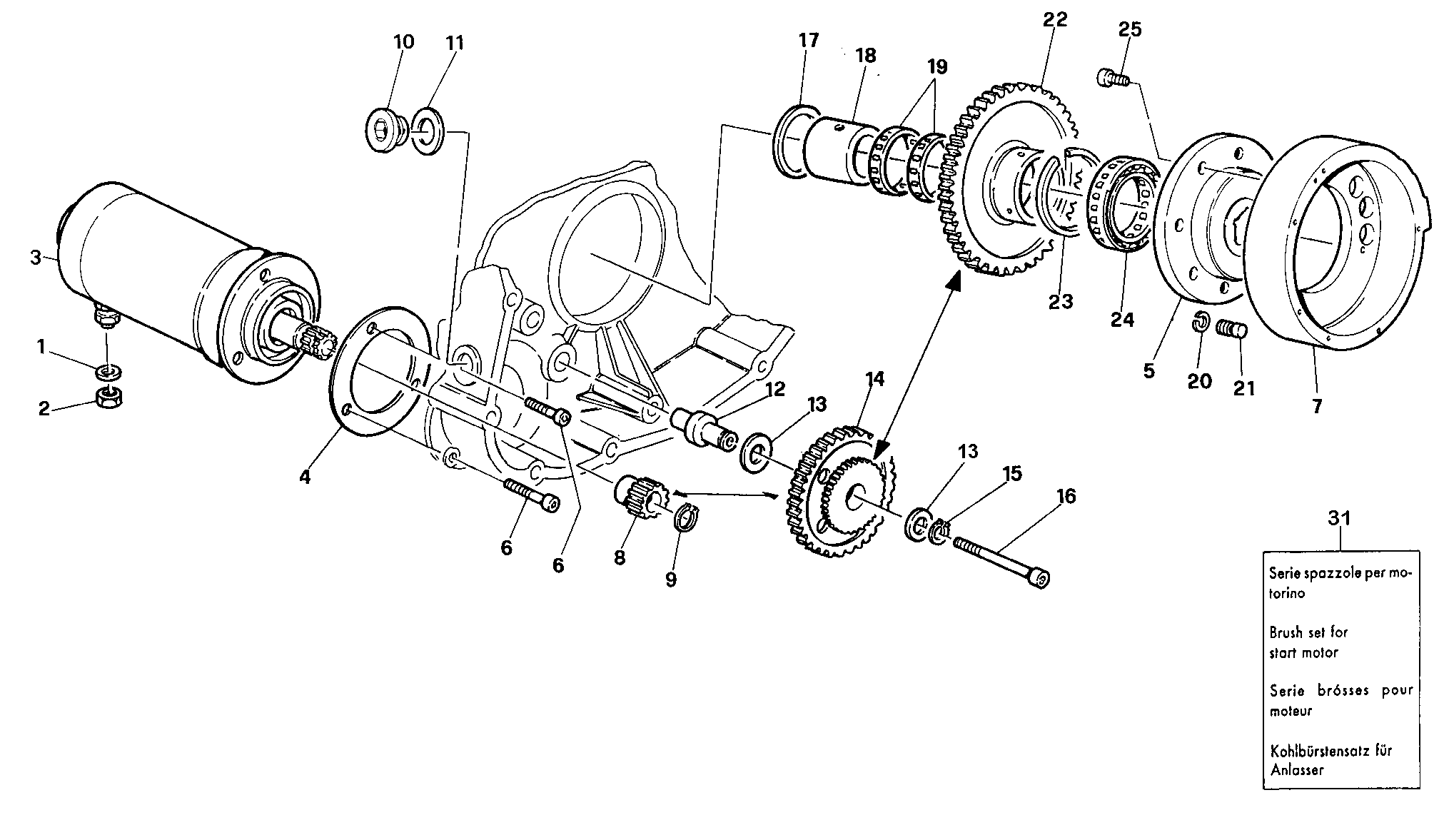

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 734005N01 | Rondelle elastique | 4 |
| 2 | 724306001 | Ecrou | 1 |
| 3 | 27040011A | Démarreur électrique | 1 |
| 4 | 78810541A | Joint | 1 |
| 5 | 16010032A | Bride D attache | 1 |
| 6 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 7 | 27610022A | Volant magnetique | 1 |
| 8 | 17610011A | Pignon demmareur électrique | 1 |
| 9 | 735001237 | Circlip | 1 |
| 10 | 78040011A | Bouchon filetée 22X1.5 | 1 |
| 11 | 22032083A | Joint aluminium | 1 |
| 12 | 066050020 | Pivot engranage | 1 |
| 13 | 012440050 | Rondelle de butée 14.2X22 | 2 |
| 14 | 17610021A | Pignon intermediaire | 1 |
| 15 | 735001440 | Circlip 14 din 471 | 1 |
| 16 | 77150772B | Vis | 1 |
| 17 | 061950065 | Rondelle de butée 35.5X48 | 1 |
| 18 | 88110101A | Anneau intérieur | 1 |
| 19 | 061950075 | Cage à aiguilles | 2 |
| 20 | 064729040 | Bague darret | 1 |
| 21 | 064729045 | Pivot 6X8X10 | 1 |
| 22 | 17310011A | Engranage conduit | 1 |
| 23 | 88240011A | Anneau arrêt | 1 |
| 24 | 70140011A | Roue libre | 1 |
| 25 | 77140011A | Vis M6X12 | 7 |
| 31 | 067050815 | Série brosses démarreur électrique | 1 |
