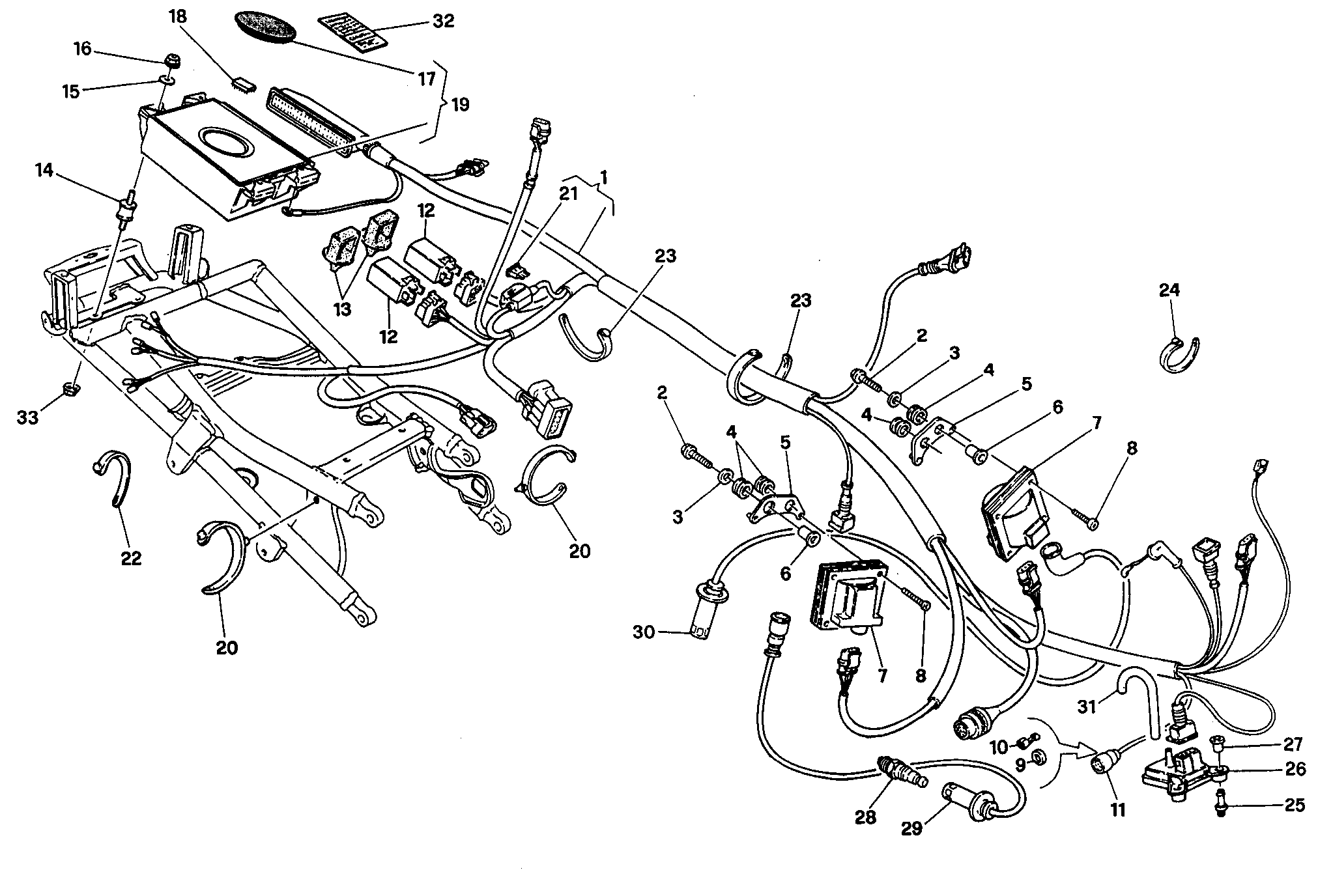

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51010631C | Câblage D'Injection | 1 |
| 2 | 800062727 | Vis te M6X1X16 ch8 | 2 |
| 3 | 000056359 | Rosette | 2 |
| 4 | 079772068 | Joint en caoutchouc Anti-Vibration | 4 |
| 5 | 82910961A | Support | 2 |
| 6 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
| 7 | 28540031A | Bobine D'Allumage | 2 |
| 8 | 77150252B | Vis M4X25 | 4 |
| 9 | 76440051A | Caoutchouc | 1 |
| 10 | 38740021A | Terminal | 2 |
| 11 | 38640061A | Connecteur | 1 |
| 12 | 28740401A | Relais | 2 |
| 13 | 82911271A | Support | 2 |
| 14 | 70010231A | Antivibration | 4 |
| 15 | 00A006385 | Rosette | 4 |
| 16 | 000037901 | Ecrou | 4 |
| 17 | 87240181A | Bouchon caoutchouc | 1 |
| 18 | 54610711A | Eprom 062 | 1 |
| 18 | 54610771A | Eprom 061 U | 1 |
| 19 | 28640121A | Centrale contrôle moteur | 1 |
| 20 | 74110101A | Collier 70Mm | 2 |
| 21 | 38940081A | Fusible 15A | 2 |
| 22 | 74110121A | Collier caoutchouc 62Mm | 16 |
| 23 | 74110131A | Collier caoutchouc 82Mm | 2 |
| 24 | 000053724 | Collier | 3 |
| 25 | 83210121A | Pivot | 3 |
| 26 | 55240021A | Détecteur pression | 1 |
| 27 | 76410161A | Joint en caoutchouc Anti-Vibration | 3 |
| 28 | 67090121A | Bougie | 2 |
| 29 | 67110011A | Câble bougie tête horizontal | 1 |
| 30 | 67110021A | Câble bougie tête vertical | 1 |
| 31 | 87710401A | Tuyau | 1 |
| 32 | 43311801B | Plaquette non rimuovere | 1 |
| 33 | 800044240 | Écrou autobloquant bride M6X1,00 | 4 |
