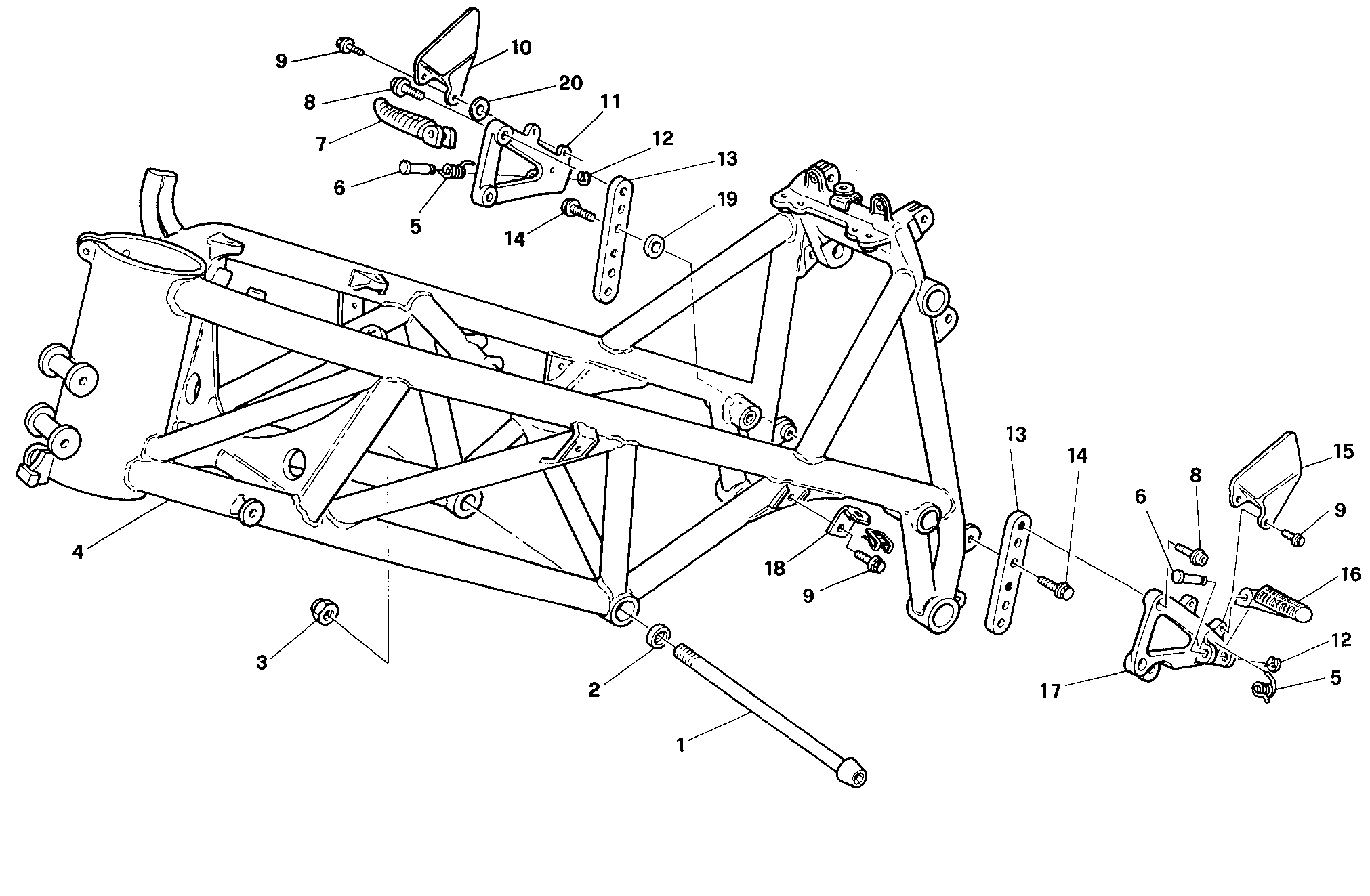

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77210091C | Vis Moteur-Cadre | 2 |
| 2 | 85610461A | Rondelle | 2 |
| 3 | 75010271B | Ecrou | 2 |
| 4 | 47010352A | Cadre | 1 |
| 5 | 79910451A | Ressort Repose-Pieds | 2 |
| 6 | 82110511A | Pivot Repose-Pieds | 2 |
| 7 | 46410061A | Repose-Pieds avant droit | 1 |
| 8 | 77157232B | Vis tceif M8X1.25X25 ch6 | 4 |
| 9 | 77250251A | Vis M6X10 | 8 |
| 10 | 24710741A | Plaque protection droit | 1 |
| 11 | 82410161A | Support Repose-Pieds avant droit | 1 |
| 12 | 88450031A | Circlip benzing din 6799 | 2 |
| 13 | 83011291A | Plaquette | 2 |
| 14 | 77157212B | Vis M8X16 | 4 |
| 15 | 24710731A | Plaque protection gauche | 1 |
| 16 | 46410051A | Repose-Pieds avant gauche | 1 |
| 17 | 82410151A | Support Repose-Pieds avant gauche | 1 |
| 18 | 82710671A | Plaquette | 4 |
| 19 | 71311101A | Entretoise | 2 |
| 20 | 71310991A | Entretoise | 2 |
